Voici le moyen de numériser en SCREEN5 et SCREEN7 en plus de la numérisation en SCREEN8 native sur le 8280.
La source => http://www.msxarchive.nl/pub/msx/mirrors/hanso/hwmodsetc/philipsnms8280scr5and7dig.pdf
Le principe de fonctionnement: (traduit par Google)
Lorsque l'ordinateur est allumé en noir et blanc l'ADC (Analog to Digital Converter) est passé en mode binaire 3x4, 2x4 morceaux sont connectés.
En mode noir et blanc les valeurs des couleurs sont égaux: R = G = B.
Si le programme de dessin est mis au gris puis à l'écran 5 tandis que la numérisation 4 bits par pixel sont utilisés. En écran 7 il y aura 2 pixels numérisés (cadencé) en même temps, le total des morceaux 2x4. Parce que ce qui se passe en même temps que cela signifie en écran 7 tous les deux pixels adjacents sont égaux.
La modification Hardware semble très simple puisqu'il suffit de:
a) Supprimer la connexion entre la [Pin 3 IC303 V7030] de GND.
b) Relier cette Pin 3 à la Pin 4 du connecteur AC (B / W).
Nb: J'ai pas compris cette traduction par contre!
Les photos sur les pages suivantes montrent des extraits de le schéma pertinent et le côté composant de la carte analogique. Lisez le manuel de service NMS8280 pour plus d'informations.
Voici les deux images extraite du PDF:
Voici un petit Tutoriel suivi du listing du programme permettant de tirer parti de l'exploit.

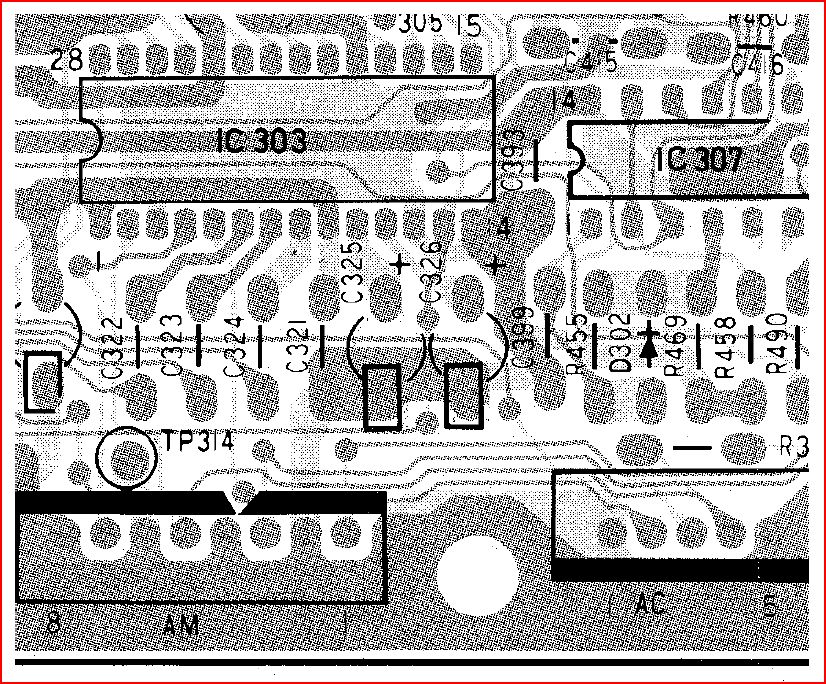

1) En Rouge, la piste à couper:

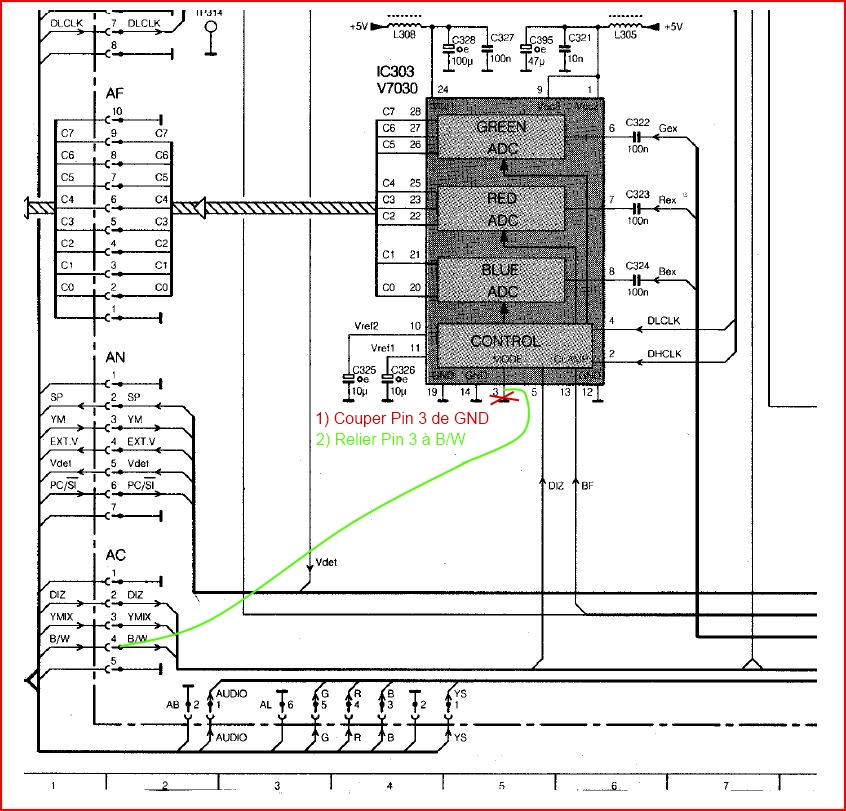

2) En Vert, le shunte depuis la [Pin 3 du V7030 MODE] à la [Pin 4 du Connecteur AC qui véhicule le signal B/W]

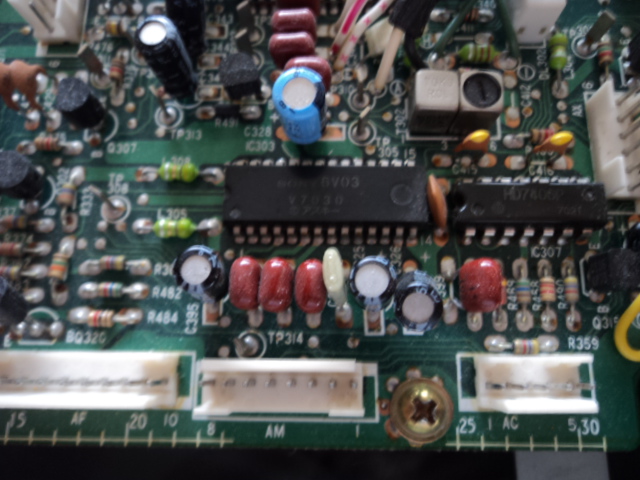

Le V7030:
Avant la découpe de la Pin 3:

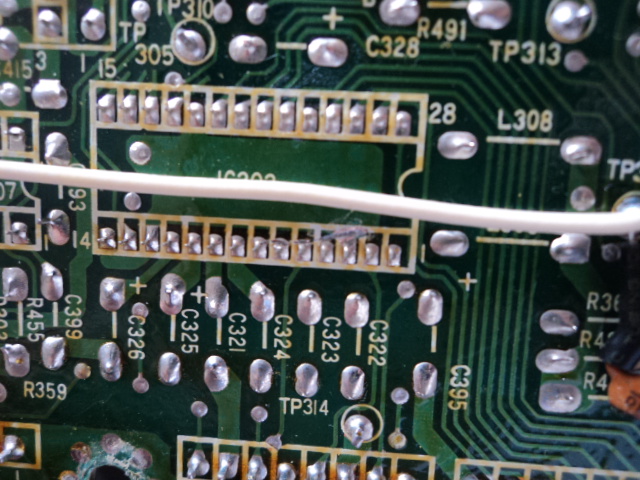

Après la découpe de la Pin 3:

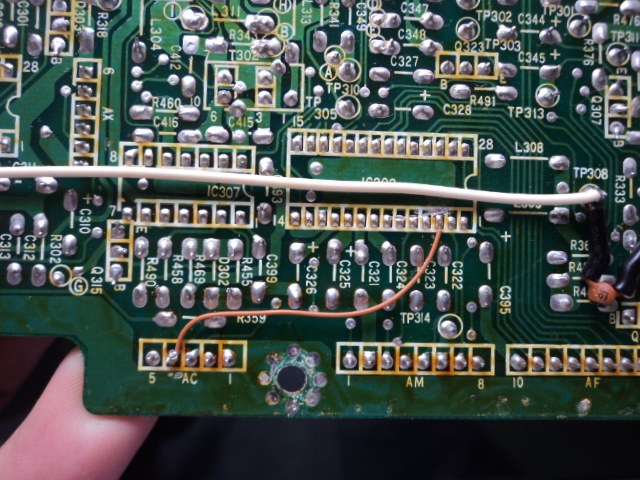

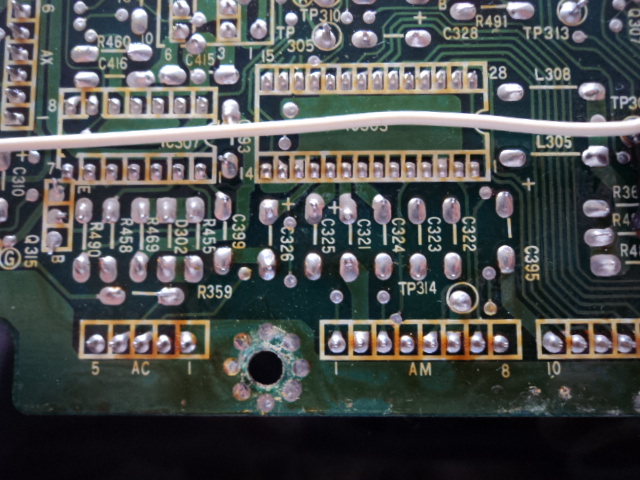

Une fois le Shunte entre [V7030 Pin 3] et [Connecteur AC Pin 4]:
Ajouter ces quelques lignes de commandes qui permettent de "Softfixer" la Syncrho dans tous les SCREENS voulus
0 'save"sc5sc7.asc",a
1 PRINT"1) LANCER LE 'SOFTFIXE' SYNCHRO H SUR NMS8280 AVEC VDP9958
2 PRINT"
3 PRINT" => BARRE D ESPACE LORSQUE LE SCREEN 8 SERA CENTRE...
4 PRINT" => ALLUMER LA VIDEO PAL POUR EVITER DES PARASITES
5 A$=INKEY$:IF A$=""THEN5
6 SET VIDEO 2,0,0:SET VIDEO 0,0,0:SET VIDEO 2,0,0:COLOR 1,15,5
7 SCREEN8,,,,,2:A$=INKEY$:IF A$=""THEN7
8 SCREEN8,,,,,3:SCREEN0:'MODE ENTRELACE FIXE LA STABILITE
10 DIMR(15),G(15),B(15)
11 OUT&HF6,&HFF
20 FORN=1TO10:KEYN,"":NEXT
24 ONERRORGOTO7000
25 ONSTOPGOSUB26:STOPON:GOTO29
26 POKE&HF3F6,&H10:'RUN
29 'SET VIDEO 0
Permet de sauvegarder facilement les modifications apportées
Explique la procédure à suivre
Permet de Fixer la Synchro sur 9958.
Permet de sortir du programme avec CTRL+STOP au lieu de le relancer indéfiniment .
Permet de ne pas sortir de SET VIDEO 2,0,0
Voici le résulta en images:

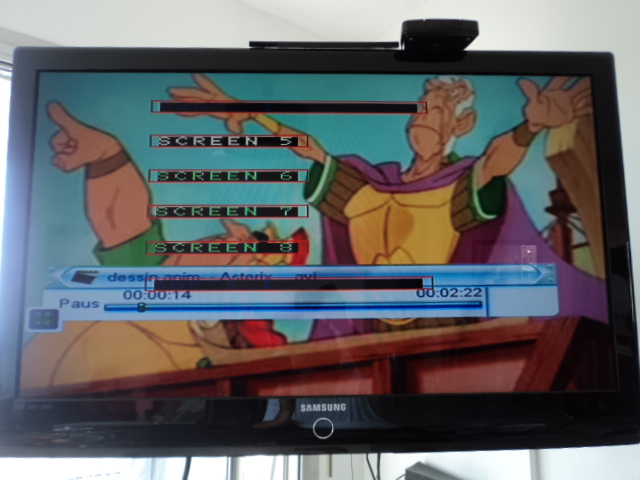

Page d'accueil et source vidéo (SET VIDEO 2,0,0)

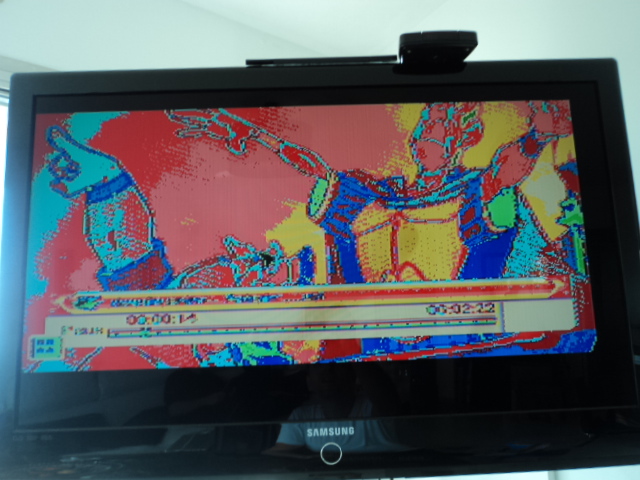

SCREEN 5 couleurs:

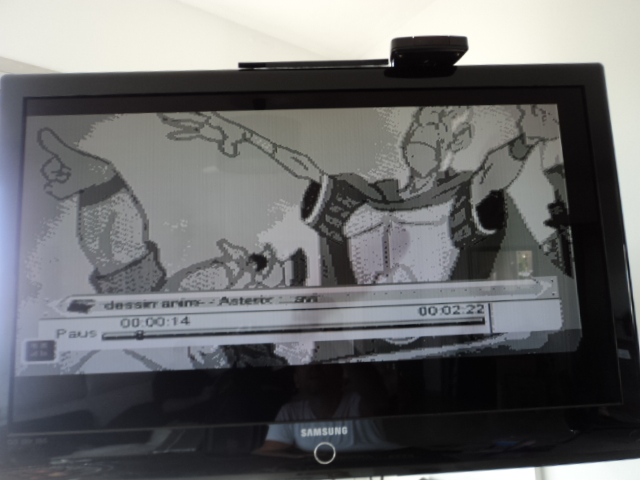

SCREEN 5 Noir et blanc:

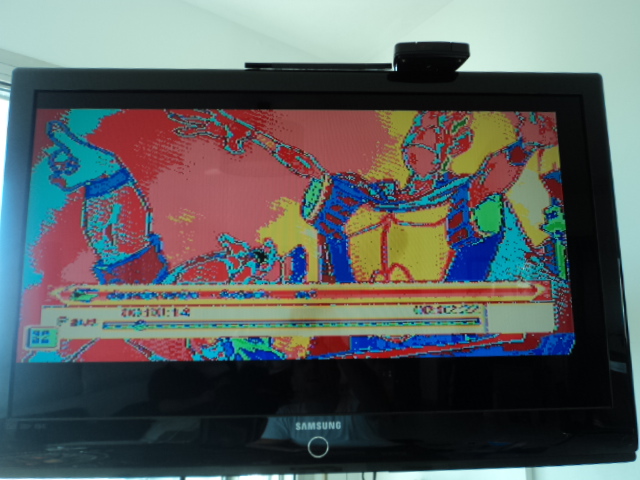

SCREEN 5 vraies couleurs:

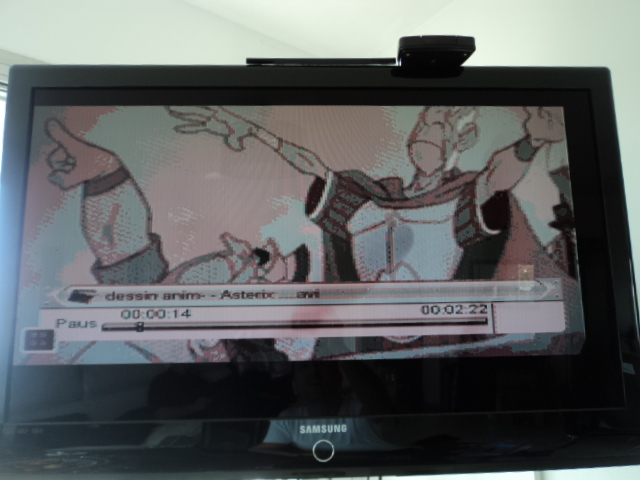

SCREEN 5 noir et blanc et Rouge:

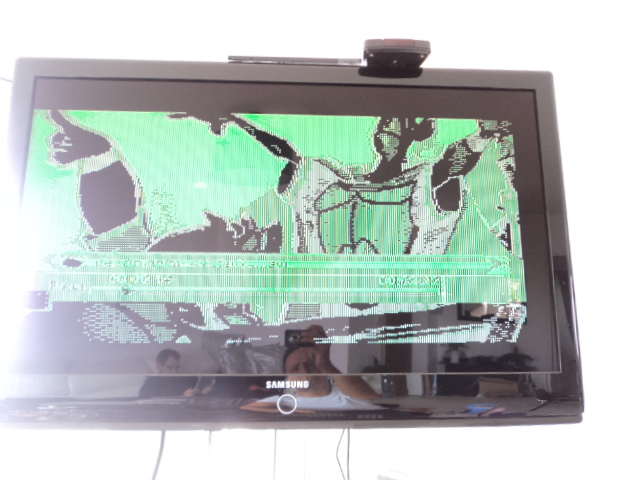

SCREEN 6 couleurs:

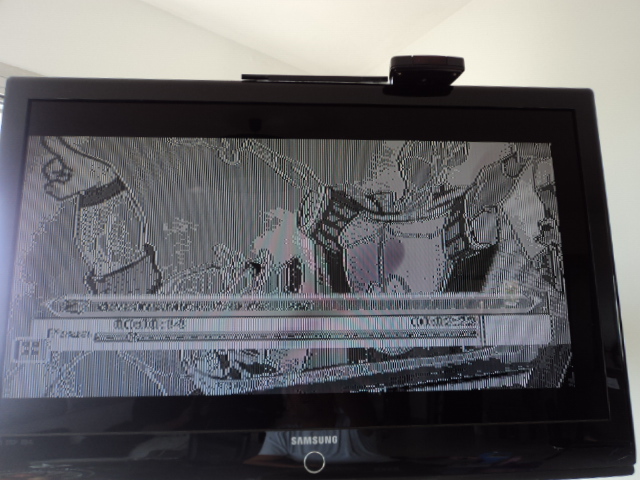

SCREEN 6 Noir et blanc:

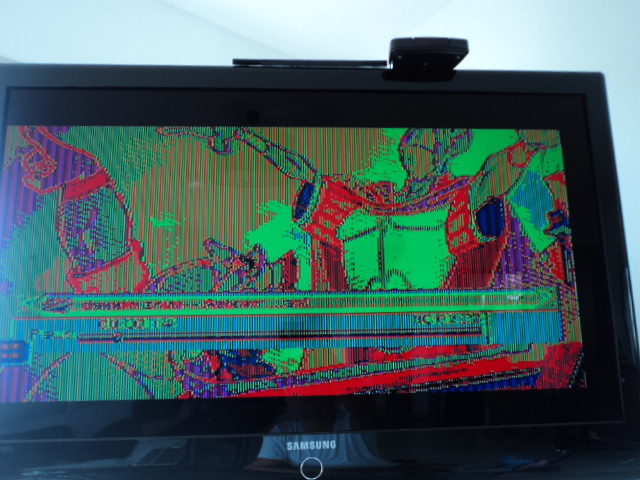

SCREEN 6 vraies couleurs:

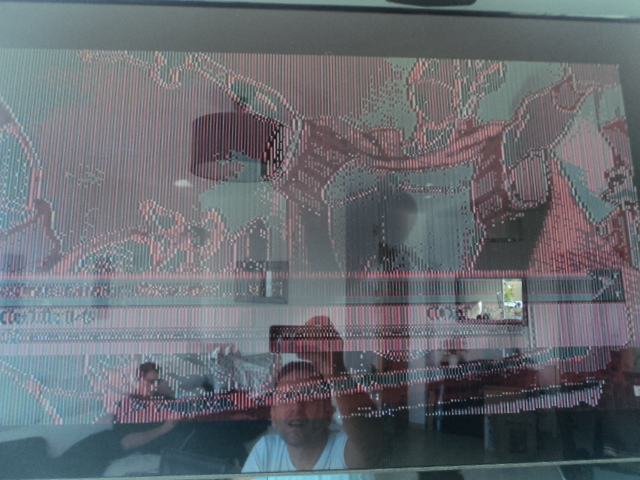

SCREEN 6 noir et blanc et rouge:

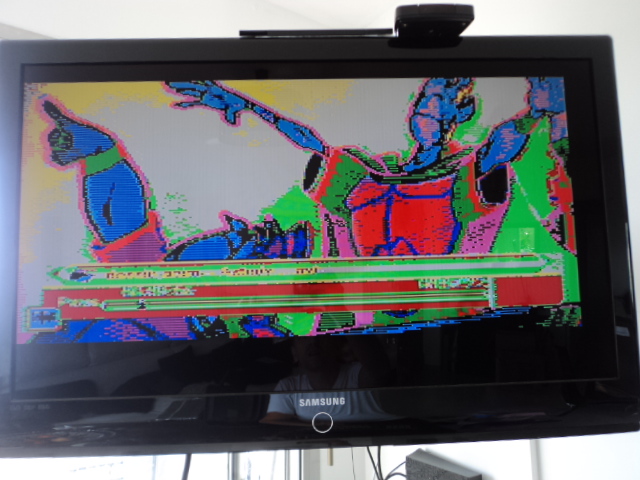

SCREEN 7 couleurs:

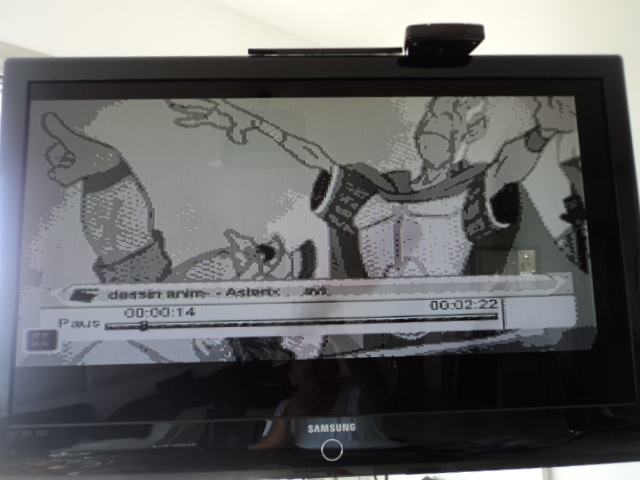

SCREEN 7 noir et Blanc:
SCREEN 7 vraies couleurs:

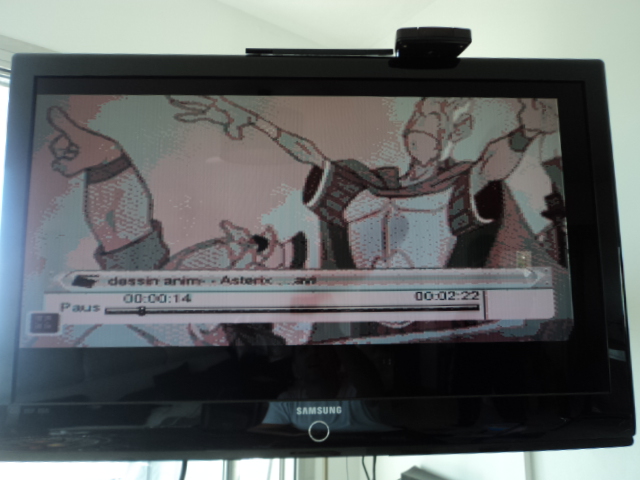

SCREEN 7 noir et blanc et rouge:
Ca vaut le coup d'essayer du SCREEN 12 en noir et blanc, on sait jamais
Voici le software permettant de tirer parti de cet exploit.
La source => http://www.msxarchive.nl/pub/msx/mirrors/hanso/hwmodsetc/philipsnms8280scr5and7dig.pdf
Le principe de fonctionnement: (traduit par Google)
Lorsque l'ordinateur est allumé en noir et blanc l'ADC (Analog to Digital Converter) est passé en mode binaire 3x4, 2x4 morceaux sont connectés.
En mode noir et blanc les valeurs des couleurs sont égaux: R = G = B.
Si le programme de dessin est mis au gris puis à l'écran 5 tandis que la numérisation 4 bits par pixel sont utilisés. En écran 7 il y aura 2 pixels numérisés (cadencé) en même temps, le total des morceaux 2x4. Parce que ce qui se passe en même temps que cela signifie en écran 7 tous les deux pixels adjacents sont égaux.
La modification Hardware semble très simple puisqu'il suffit de:
a) Supprimer la connexion entre la [Pin 3 IC303 V7030] de GND.
b) Relier cette Pin 3 à la Pin 4 du connecteur AC (B / W).
Nb: J'ai pas compris cette traduction par contre!
Code TEXT :
Sur l'ancienne version de la NMS8280 cela nécessite la "removalk" d'un fil, sur la récente coupe du print connection à la broche 3.
Les photos sur les pages suivantes montrent des extraits de le schéma pertinent et le côté composant de la carte analogique. Lisez le manuel de service NMS8280 pour plus d'informations.
Voici les deux images extraite du PDF:
Voici un petit Tutoriel suivi du listing du programme permettant de tirer parti de l'exploit.
1) En Rouge, la piste à couper:
2) En Vert, le shunte depuis la [Pin 3 du V7030 MODE] à la [Pin 4 du Connecteur AC qui véhicule le signal B/W]
Le V7030:
Avant la découpe de la Pin 3:
Après la découpe de la Pin 3:
Une fois le Shunte entre [V7030 Pin 3] et [Connecteur AC Pin 4]:
Ajouter ces quelques lignes de commandes qui permettent de "Softfixer" la Syncrho dans tous les SCREENS voulus
0 'save"sc5sc7.asc",a
1 PRINT"1) LANCER LE 'SOFTFIXE' SYNCHRO H SUR NMS8280 AVEC VDP9958
2 PRINT"
3 PRINT" => BARRE D ESPACE LORSQUE LE SCREEN 8 SERA CENTRE...
4 PRINT" => ALLUMER LA VIDEO PAL POUR EVITER DES PARASITES
5 A$=INKEY$:IF A$=""THEN5
6 SET VIDEO 2,0,0:SET VIDEO 0,0,0:SET VIDEO 2,0,0:COLOR 1,15,5
7 SCREEN8,,,,,2:A$=INKEY$:IF A$=""THEN7
8 SCREEN8,,,,,3:SCREEN0:'MODE ENTRELACE FIXE LA STABILITE
10 DIMR(15),G(15),B(15)
11 OUT&HF6,&HFF
20 FORN=1TO10:KEYN,"":NEXT
24 ONERRORGOTO7000
25 ONSTOPGOSUB26:STOPON:GOTO29
26 POKE&HF3F6,&H10:'RUN
29 'SET VIDEO 0
Permet de sauvegarder facilement les modifications apportées
Explique la procédure à suivre
Permet de Fixer la Synchro sur 9958.
Permet de sortir du programme avec CTRL+STOP au lieu de le relancer indéfiniment .
Permet de ne pas sortir de SET VIDEO 2,0,0
Voici le résulta en images:
Page d'accueil et source vidéo (SET VIDEO 2,0,0)
SCREEN 5 couleurs:
SCREEN 5 Noir et blanc:
SCREEN 5 vraies couleurs:
SCREEN 5 noir et blanc et Rouge:
SCREEN 6 couleurs:
SCREEN 6 Noir et blanc:
SCREEN 6 vraies couleurs:
SCREEN 6 noir et blanc et rouge:
SCREEN 7 couleurs:
SCREEN 7 noir et Blanc:
SCREEN 7 vraies couleurs:
SCREEN 7 noir et blanc et rouge:
Ca vaut le coup d'essayer du SCREEN 12 en noir et blanc, on sait jamais
Voici le software permettant de tirer parti de cet exploit.
Code TEXT :
Edité par
igal
Le 09/10/2021 à 17h27
10 DIMR(15),G(15),B(15)
11 OUT&HF6,&HFF
20 FORN=1TO10:KEYN,"":NEXT
24 ONERRORGOTO7000
25 ONSTOPGOSUB26:STOPON:GOTO29
26 POKE&HF3F6,&H10:RUN
29 SETVIDEO0
37 SCREEN5
38 COLOR=NEW
39 COLOR5,0,0
40 CLS
50 COLOR=(3,0,0,0)
60 COLOR=(4,7,7,7)
70 COLOR=(5,1,6,1)
80 COLOR=(6,1,6,1)
90 COLOR=(7,1,6,1)
100 OPEN"grp:"AS#1
110 LINE(60,10)-(188,20),8,B
120 PSET(64,12)
130 COLOR3
140 PRINT#1,"SUPER DIGITISER"
150 LINE(60,40)-(132,50),8,B
160 PSET(64,42)
170 COLOR4
180 PRINT#1,"SCREEN 5"
190 LINE(60,70)-(132,80),8,B
200 PSET(64,72)
210 COLOR5
220 PRINT#1,"SCREEN 6"
230 LINE(60,100)-(132,110),8,B
240 PSET(64,102)
250 COLOR6
260 PRINT#1,"SCREEN 7"
270 LINE(60,130)-(132,140),8,B
280 PSET(64,132)
290 COLOR7
300 PRINT#1,"SCREEN 8"
310 LINE(60,160)-(188,170),8,B
320 PSET(64,162)
330 COLOR3
340 PRINT#1,"SUPER DIGITISER"
350 GOSUB710
360 SR=SC+1
365 IFSR=8THEN2300:'>>>>>>>>>>>>>>>SCREEN8
366 '*********************************
370 COLOR=(2,0,0,6)
380 COLOR=(3,0,0,0)
390 COLOR=(4,7,7,7)
400 COLOR=(5,1,6,1)
410 COLOR=(6,1,6,1)
420 COLOR=(7,1,6,1)
430 CLS
440 LINE(60,10)-(188,20),8,B
450 PSET(64,12)
460 COLOR2
470 PRINT#1,"-PALLET CHOISE-"
480 LINE(60,40)-(188,50),8,B
490 PSET(64,42)
500 COLOR4
510 PRINT#1,"ORIGINAL PALLET"
520 LINE(60,70)-(188,80),8,B
530 PSET(64,72)
540 COLOR5
550 PRINT#1,"REAL B&W"
560 LINE(60,100)-(188,110),8,B
570 PSET(64,102)
580 COLOR6
590 PRINT#1,"REAL COLOR"
600 LINE(60,130)-(188,140),8,B
610 PSET(64,132)
620 COLOR7
630 PRINT#1,"REAL B&W&R"
640 LINE(60,160)-(188,170),8,B
650 PSET(64,162)
660 COLOR3
670 PRINT#1,"SUPER DIGITISER"
680 GOSUB710
690 PA=SC-4
700 GOTO 2000
701 '*******************************
710 SC=4:XC=0
720 ONSTRIGGOSUB990,990,990
730 FORN=0TO2:STRIG(N)ON:NEXT
740 N1=1:N2=7:ST=1
750 FORCO=N1TON2STEPST
760 COLOR=(3,0,0,CO)
770 IFSTICK(0)<>0THEN 880
780 A=PAD(12)
790 B=PAD(14):IFB=1THENB=0
800 XC=XC+ABS(B):IFXC<50THEN820
810 GOTO 860
820 FORN=1TO50:NEXT
830 NEXT CO
840 IFCO<5THEN740
850 N1=7:N2=1:ST=-1:GOTO 750
860 XC=0:IFB=ABS(B)THEN910
870 GOTO 950
880 IFSTICK(0)=5THEN910:'^
890 IFSTICK(0)=1THEN950:'V
900 GOTO 820
910 COLOR=(SC,1,6,1)
920 SC=SC+1:IFSC=8THENSC=4
930 COLOR=(SC,7,7,7)
940 GOTO 820
950 COLOR=(SC,1,6,1)
960 SC=SC-1:IFSC=3THENSC=7
970 COLOR=(SC,7,7,7)
980 GOTO 820
990 RETURN 995
995 FORN=0TO2:STRIG(N)OFF:NEXT
1000 RETURN
1999 '***********************
2000 IF PA=0THEN2050:'ORIGINAL PALLET
2010 IF PA=1THEN2500:'REAL B/W
2020 IF PA=2THEN2100:'REAL COLOR 2100
2030 IF PA=3THEN2200:'real b/w 2200
2040 '********************************
2050 SCREENSR,1:COLOR=NEW:GOTO 3000
2100 SCREEN SR,1
2101 OUT&HF6,&B11101111
2105 IFSR=6THEN2160
2120 COLOR=NEW
2150 GOTO 3000
2160 COLOR=(0,0,0,0)
2161 COLOR=(1,7,0,0)
2162 COLOR=(2,0,7,0)
2163 COLOR=(3,0,0,7)
2165 GOTO 3000
2200 SCREENSR,1:OUT&HF6,&B11101111
2209 FORN=0TO15
2210 COLOR=(N,N/2,N/2,N/2)
2220 NEXT
2221 FORN=1TO14STEP2
2222 COLOR=(N,N/2+1,N/2,N/2)
2223 NEXT
2230 GOTO 3000
2300 SCREEN SR:GOTO 3000
2500 'real b/w
2510 SCREENSR,1
2520 OUT&HF6,&B11101111
2525 IFSR=6THEN2580
2530 FORN=0TO15
2540 COLOR=(N,N/2,N/2,N/2)
2560 NEXT
2570 GOTO 3000
2580 COLOR=(0,0,0,0)
2590 COLOR=(1,2,2,2)
2600 COLOR=(2,4,4,4)
2610 COLOR=(3,7,7,7)
2620 GOTO 3000
3000 ONKEYGOSUB3150,3210,3270:'** save ** load ** edit
3010 FORN=1TO3:KEY(N)OFF:NEXT
3020 SETVIDEO3
3030 CLS
3031 A=1
3035 FORN=1TO100:NEXT
3040 IFNOT(STRIG(0)ORSTRIG(1))THEN3040
3050 IFSR<>8THENCOLOR,,15ELSECOLOR,,255
3060 COPY SCREEN
3070 FORN=1TO5:NEXT
3080 SETVIDEO 1
3090 COLOR,,0
3095 IFA=0THEN3100
3096 FORN=1TO100:NEXT:A=0
3100 IFSTRIG(0)ORSTRIG(1)THEN3050
3110 FORN=1TO2:KEY(N)ON:NEXT
3115 IFSR<>8THENKEY(3)ON
3120 IFSTRIG(0)ORSTRIG(1)THEN3010
3130 GOTO 3120
3140 '**************************
3150 FORN=1TO3:KEY(N)OFF:NEXT
3155 MO$="SAVE"
3160 GOSUB 5910:'>>>>>>> naam
3175 IFNA$=""THEN3190
3180 IFSR=8THENBSAVE NA$+".pic",0,&HD3FF,S:GOTO 3190
3181 IFSR=7THENBSAVE NA$+".tm7",0,&HD3FF,S:BSAVE NA$+".pm7",&HFA80,&HFA9F,S:GOTO 3190
3182 IFSR=6THENBSAVE NA$+".tm6",0,&H69FF,S:BSAVE NA$+".pm6",&H7680,&H769F,S:GOTO 3190
3183 BSAVE NA$+".tm5",0,&H69FF,S:BSAVE NA$+".pm5",&H7680,&H769F,S
3190 FORN=1TO2:KEY(N)ON:NEXT
3195 IFSR<>8THENKEY(3)ON
3200 RETURN
3210 FORN=1TO3:KEY(N)OFF:NEXT
3211 MO$="LOAD"
3220 GOSUB 5910:'>>>>>>> naam
3225 IFNA$=""THEN3250
3230 IFSR=8THENBLOAD NA$+".pic",S:GOTO 3250
3231 IFSR=7THENBLOAD NA$+".tm7",S:BLOAD NA$+".pm7",S:GOTO 3240
3232 IFSR=6THENBLOAD NA$+".tm6",S:BLOAD NA$+".pm6",S:GOTO 3240
3233 BLOAD NA$+".tm5",S:BLOAD NA$+".pm5",S
3240 COLOR=RESTORE
3250 FORN=1TO2:KEY(N)ON:NEXT
3251 IFSR<>8THENKEY(3)ON
3260 RETURN
3270 FORN=1TO3:KEY(N)OFF:NEXT
3280 GOSUB5000
3290 ONKEYGOSUB3150,3210,3270
3300 FORN=1TO3:KEY(N)ON:NEXT
3310 RETURN
5000 NR=15:KA=15:XC=0
5010 IFSR=6THENNR=3:KA=3
5020 SP$=STRING$(6,CHR$(&HFF))
5030 FORN=0TONR
5040 SPRITE$(N)=SP$
5050 PUTSPRITEN,(10,N*13),N,N
5060 COLORSPRITE$(N)=CHR$(KA)+STRING$(4,CHR$(N))+CHR$(KA)
5070 NEXT
5080 GOSUB5750
5090 ONKEYGOSUB5570,5630,5700
5100 FORN=1TO3:KEY(N)ON:NEXT
5110 PUTSPRITESP,(0,220),,SP
5120 FORN=1TO50:NEXT
5130 PUTSPRITESP,(10,SP*13),,SP
5140 A=STICK(0):GOSUB 5220
5150 A=PAD(12)
5160 B=PAD(14):IFB=1THENB=0
5170 XC=XC+ABS(B):IFXC<25THEN5190
5180 GOSUB5250
5190 A$=INKEY$:IFA$<>""THENGOSUB5310
5200 FORN=1TO50:NEXT
5210 GOTO 5110
5220 IF A=5THEN5270
5230 IF A=1THEN5290
5240 RETURN
5250 IFB=ABS(B)THENXC=0:GOTO 5270
5260 XC=0:GOTO 5290
5270 SP=SP+1:IFSP>NRTHENSP=0
5280 RETURN
5290 SP=SP-1:IFSP<0THENSP=NR
5300 RETURN
5310 IFA$="r"THENGOSUB5380
5320 IFA$="R"THENGOSUB5410
5330 IFA$="g"THENGOSUB5440
5340 IFA$="G"THENGOSUB5470
5350 IFA$="b"THENGOSUB5500
5360 IFA$="B"THENGOSUB5530
5370 RETURN
5380 R(SP)=R(SP)+1:IFR(SP)>7THENR(SP)=7
5390 COLOR=(SP,R(SP),G(SP),B(SP))
5400 RETURN
5410 R(SP)=R(SP)-1:IFR(SP)<0THENR(SP)=0
5420 COLOR=(SP,R(SP),G(SP),B(SP))
5430 RETURN
5440 G(SP)=G(SP)+1:IFG(SP)>7THENG(SP)=7
5450 COLOR=(SP,R(SP),G(SP),B(SP))
5460 RETURN
5470 G(SP)=G(SP)-1:IFG(SP)<0THENG(SP)=0
5480 COLOR=(SP,R(SP),G(SP),B(SP))
5490 RETURN
5500 B(SP)=B(SP)+1:IFB(SP)>7THENB(SP)=7
5510 COLOR=(SP,R(SP),G(SP),B(SP))
5520 RETURN
5530 B(SP)=B(SP)-1:IFB(SP)<0THENB(SP)=0
5540 COLOR=(SP,R(SP),G(SP),B(SP))
5550 RETURN
5560 '***********************************
5570 '************** save pallet
5580 FORN=1TO3:KEY(N)OFF:NEXT
5585 MO$="SAVE"
5590 GOSUB 5910:'>>>>>>>>>naam
5600 IFNA$=""THEN5620
5610 IFSR=7THENBSAVE NA$+".pm7",&HFA80,&HFA9F,S:GOTO 5620
5611 IFSR=6THENBSAVE NA$+".pm6",&H7680,&H769F,S:GOTO 5620
5612 BSAVE NA$+".pm5",&H7680,&H769F,S
5620 RETURN 5080
5630 '************** load pallet
5640 FORN=1TO3:KEY(N)OFF:NEXT
5645 MO$="LOAD"
5650 GOSUB 5910:'>>>>>>>>>naam
5660 IFNA$=""THEN5690
5670 IFSR=7THENBLOAD NA$+".pm7",S:GOTO 5680
5671 IFSR=6THENBLOAD NA$+".pm6",S:GOTO 5680
5672 BLOAD NA$+".pm5",S
5680 COLOR=RESTORE
5690 RETURN 5030
5700 '************** exit
5710 FORN=1TO3:KEY(N)OFF:NEXT
5714 DEFUSR=&H69:A=USR(0)
5720 RETURN5730
5730 RETURN
5740 '**********************************
5750 '
5760 IFSR=5THENVA=&H7680
5770 IFSR=6THENVA=&H7680
5780 IFSR=7THENVA=&HFA80
5790 M=VA
5800 FORN=0TO15
5810 A$="0000000"+BIN$(VPEEK(M))
5820 A$=RIGHT$(A$,8)
5830 B(N)=VAL("&b"+RIGHT$(A$,4))
5840 R(N)=VAL("&b"+LEFT$(A$,4))
5850 M=M+1
5860 G(N)=VPEEK(M)
5870 M=M+1
5880 NEXT
5890 RETURN
5900 '**************************************
5910 N=15:IFSR=8THENN=255
5915 COLORN,1
5920 COPY(80,100)-(220,140),0TO(80,100),1
5930 LINE(80,130)-(220,140),1,BF
5931 LINE(80,100)-(120,110),1,BF
5940 LINE(80,130)-(220,140),N,B
5941 LINE(80,100)-(120,110),N,B
5945 PSET(82,102)
5949 PRINT#1,MO$
5950 PSET(82,132)
5960 PRINT#1,"FILENAME:";
5970 NA$=""
5980 FORX=154TO154+8*8 STEP8
5990 PRESET(X,132)
6000 A$=INPUT$(1)
6010 IFA$=CHR$(&H1B)THENCOPY(80,100)-(220,140),1TO(80,100),0:NA$="":RETURN
6020 IFA$=CHR$(&HD)THEN6140
6030 IFA$=CHR$(&H8)THEN 6100
6040 IFA$=CHR$(&H1D)THEN 6100
6050 IF ASC(A$)<=&H20THEN5990
6060 IF ASC(A$)>=&H7BTHEN5990
6070 IFX>154+7*8THEN6140
6080 NA$=NA$+A$:PRINT#1,A$:NEXTX
6090 GOTO 6140
6100 A$=" "
6110 X=X-8:IFX<=154THENX=154:NA$=" "
6120 PRESET(X,132):PRINT#1,A$
6130 NA$=LEFT$(NA$,LEN(NA$)-1):GOTO 5990
6140 COPY(80,100)-(220,140),1TO(80,100),0
6145 FORN=1TO20:NEXT
6150 RETURN
7000 '************************************************
7001 N=15:IFSR=8THENN=255
7002 COLORN,1
7003 STOP OFF
7010 COPY(80,130)-(220,140),0TO(80,130),1
7020 LINE(80,130)-(220,140),1,BF
7030 LINE(80,130)-(220,140),N,B
7035 ER$=""
7040 IF ERR=66THENER$=" DISK FULL"
7050 IF ERR=69THENER$="DISK I/O ERROR"
7060 IF ERR=70THENER$=" DISK OFFLINE"
7070 IF ERR=68THENER$="WRITE PROTECTED"
7080 IF ERR=53THENER$="FILE NOT FOUND"
7090 IF ERR=67THENER$=" TO MANY FILES"
7100 IF ERR=61THENER$=" BAD FILE MODE"
7110 IF ERR=56THENER$=" BAD FILE NAME"
7120 IF ERR=60THENER$=" BAT FAT"
7130 IFER$=""THENER$=" PROGRAM ERROR"
7140 PSET (82,132):PRINT#1,ER$
7150 IFINKEY$<>""THEN7150
7160 IFINKEY$=""THEN7160
7170 COPY(80,130)-(220,140),1TO(80,130),0
7171 FORN=1TO100:NEXT
7175 DEFUSR=&H156:A=USR(0)
7180 STOP ON
7190 IFERL>3160ANDERL<3250THENRESUME3250
7200 RESUME NEXT
Disont que pour un usage normal ca resite, cet ordis a ete tester et torturer par les pires Gamers
, et a ete valider ensuite pour etre commercialiser, mais bon ca..... c'etait.... avant.... Igal , sinon ce modele n'aurait pas ete autorisé
Plus serieusement , les digits N&B et N&B+couleurs rendent mieux, surtout en screen 5 et 7, normal vue que ces palettes s'adaptent probablement mieux a du monochrome (et pas forcement en vert ou en gris)
, et a ete valider ensuite pour etre commercialiser, mais bon ca..... c'etait.... avant.... Igal , sinon ce modele n'aurait pas ete autorisé Plus serieusement , les digits N&B et N&B+couleurs rendent mieux, surtout en screen 5 et 7, normal vue que ces palettes s'adaptent probablement mieux a du monochrome (et pas forcement en vert ou en gris)
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
@TurboSeb: Effectivement, le [Noir et Blanc] ainsi que [Noir et blanc + couleurs] peuvent être intéressant pour de la cinématique en temps réel.
Le SCREEN5 étant plus léger que le SCREEN8, on devrait atteindre un nombre de FPS intéressant. surtout que tout se passe en temps réel et donc au niveau Hardware
En regardant sur le bout de schéma, on peut voir que la Pin 3 du V7030 s'appelle [MODE]. Peut être la sélection du mode Noir et Blanc ou Couleur
Pour ce qui est du SCREEN 12, faudrait creuser au niveau du Software pour voir comment il arrive à force le Noir et blanc à la place de la couleur
Edité par
igal
Le 31/10/2013 à 20h39
Le SCREEN5 étant plus léger que le SCREEN8, on devrait atteindre un nombre de FPS intéressant. surtout que tout se passe en temps réel et donc au niveau Hardware
En regardant sur le bout de schéma, on peut voir que la Pin 3 du V7030 s'appelle [MODE]. Peut être la sélection du mode Noir et Blanc ou Couleur
Pour ce qui est du SCREEN 12, faudrait creuser au niveau du Software pour voir comment il arrive à force le Noir et blanc à la place de la couleur
Edité par
igal
Le 31/10/2013 à 20h39
Et bien avec toutes ses recherche qui aboutissent, j'ai bien envie de lui décerner un "Titre" a notre chercheur et decouvreur Favori!
Merci Docteur Igal
en plus ca lui va bien je trouve
Edité par
TurboSEB
Le 01/11/2013 à 03h39
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Juste un petit mot pour vous informer que dorénavant, toutes les photos du tutoriel ont été ré-uploadées
Rendez vous sur le premier post de la première page
https://transfert.free.fr/download/nHFmPi7j1rN3eqaKHfJIhgESG0w
Rendez vous sur le premier post de la première page
https://transfert.free.fr/download/nHFmPi7j1rN3eqaKHfJIhgESG0w
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
