Dans de nombreux schémas postés sur le village, notamment relatifs aux mappers, on trouve la famille des 74x670.
Or, aucun des logiciels de CAO que j'utilise ne propose une simulation de ce composant.

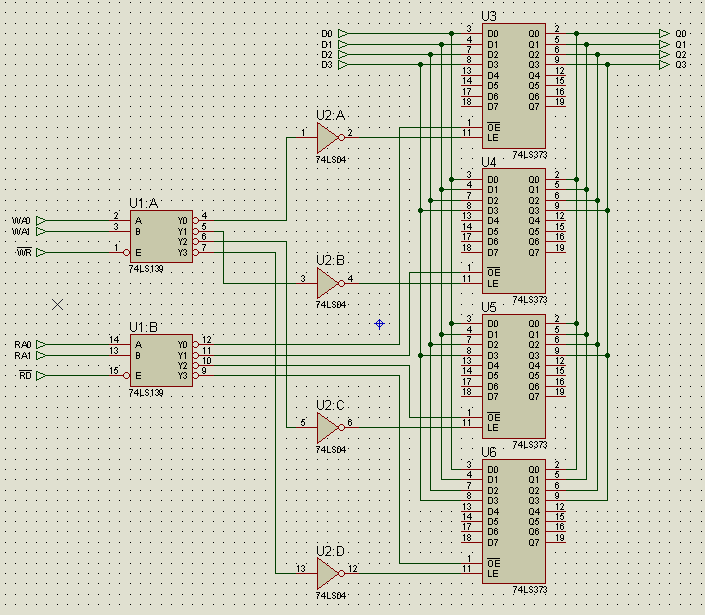

Voici une implémentation d'un "clone" 74x670, à base de composants communément simulés :


Les simulations des mapper Konami, SCC et ASCII obtenues avec ce "clone" semblent correctes.
Cela mérite tout de même confirmation ..

Je ne suis pas parvenu à simplifier l'implémentation du "clone"..


NB : Si quelqu'un a la description VHDL ou Verilog du 74x670, je suis preneur ... Edité par SveN Le 30/07/2014 à 15h35
