L'atelier MSX1 HX-10 : Problème de clavier et de chaleur Clavier et alimentation

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 24/07/2014 à 13h25
Bonjour,

J'avais la touche BS qui fonctionnait mal. Ce n'était pas gênant mais maintenant la touche Z ne répond plus. Quelqu'un a-t-il une solution pour réparer ça ?

Autre chose, j'ai remarqué que le HX-10 chauffait pas mal vers le centre, à droite du port cartouche, lorsque j'utilise un Memory Mapper et une interface CF Sunrise en même temps. Quelqu'un a-t-il déjà remarqué ça ? Je n'ai pas encore identifié quel composant chauffait autant. On peut peut-être le remplacer par un autre qui chauffe moins. Edité par GDX Le 15/12/2016 à 11h56

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2014 à 13h39
je n'ai jamais démonté mon Toshiba HX-10 , au toucher le clavier ressemble a un pseudo mécanique

au vu de cette photo ce sont des touches soudées

http://www.old-computers.com/museum/photos/Toshiba_HX10_Opened_s1.jpg

regarde cette photo : a droite de port cartouche il y un radiateur pour dissiper la chaleur , les ports cartouches consomment donc ça chauffe !!

http://www.msxvillage.fr/upload/hx_10dps_inside.jpg


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 24/07/2014 à 14h12
Il y a bien un micro-switch pour chaque touche. Je crains que le seul moyen soit le remplacement.

En me basant sur la photo, on dirait que ce sont les 2 composants, le vert et le noir, entre les diodes (des régulateurs?) qui chauffent. A moins que ce soit les diodes.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2014 à 15h19
ce sont des régulateurs ou des transistors de puissance
rien n'empéche de mettre un petit radiateur en alu sur chaque
un simple languette de la largeur du composant ou un peu plus tenu par une vis de 3mm mais il ne faut pas que ça se touche !!


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 25/07/2014 à 07h20
Bonne nouvelle !

Le clavier des HX-10 sont facilement réparable à condition de dessouder la touche qui ne répond plus. :top

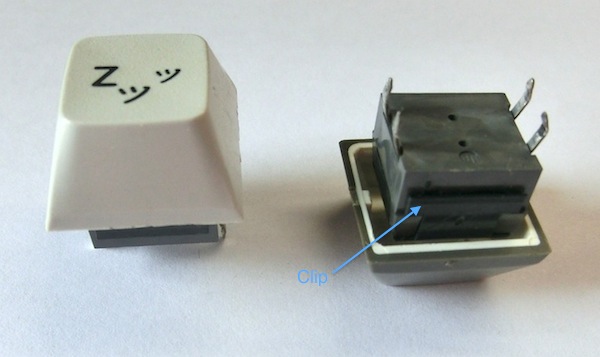

Une fois dessoudée, il suffit de déclipcer la touche de son boitier avec les ongles. Ça se retire assez facilement.

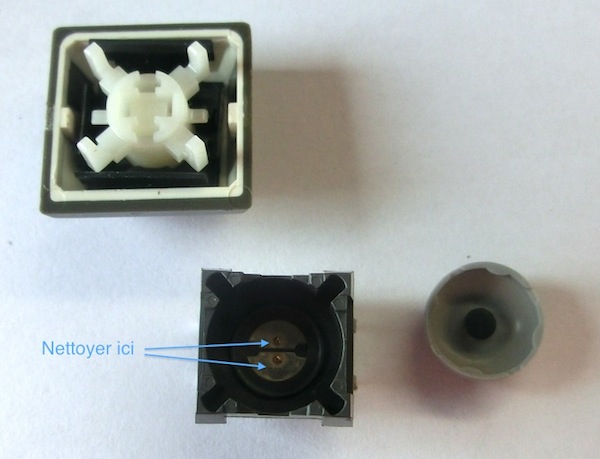

Ensuite on retire la partie en silicone afin de nettoyer le contact au fond du boîtier. Si nécessaire, gratter avec une petite pointe sans rayer.

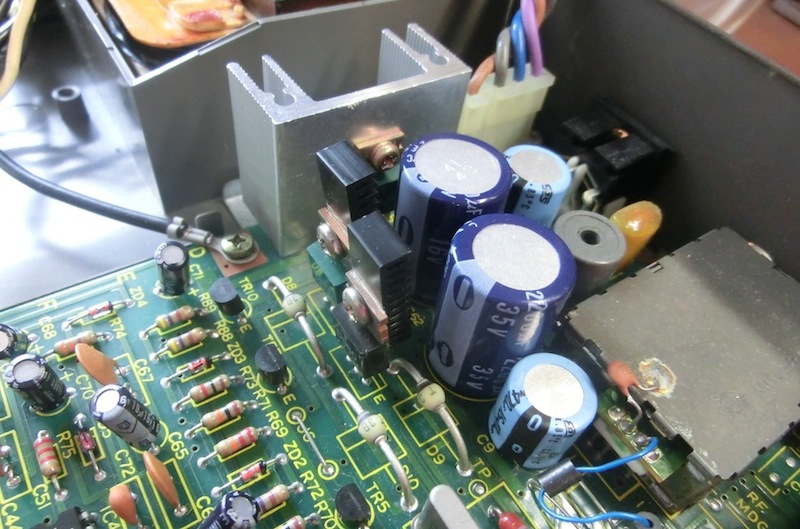

Avant de d'ouvrir le MSX complètement, je l'ai fait fonctionner un peu avec l'interface CF et l'extension pour vérifier là où ça chauffe vraiment. Les 2 composants entre les diodes chauffent belle et bien. Surtout le noir qui était brulant. J'ai donc mis les radiateurs avec un peu de pate thermique en évitant qu'ils se touchent.



Le HX-10 est comme neuf ! :glass

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 25/07/2014 à 11h56
du bon vieux matériel qui se répare ce clavier ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 25/07/2014 à 14h47
Merci GDX.

Je viens enfin de comprendre à quoi servent les platines en métal trouées! Y coller un Radiateur :top

Par contre, si ton composant chauffe plus qu'en temps normal, soit il est fatigué, soit un autre composant en amont ou en aval tire un peu la langue!


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 25/07/2014 à 15h09
et la température ambiante il faut en tenir compte , moi avec 28°C dans ma petite piéce le ventilo du PC pédale comme un malade

l'échauffement dépend de plusieurs facteurs :

- la tension d'entrée du composant plus : c'est élevé plus ça va chauffer

- l'intensité demandée : plus on tire et plus ça chauffe

au vu des photos ce sont des transistors

le mieux c'est de relever la référence des composant pour trouver les caractéristiques


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 25/07/2014 à 15h48
Ch'ui pas devain, mais sans chercher loin, alim basic avec transfo, diode de redressement, condos, les composants avec radiateur, des regulateurs de tention :), au pif, celui avec le gros radiateur alu, le +12v (+15v) et les deux autres sans gros radiateurs, +5v et -12v ^^ , mois soliciter.



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 25/07/2014 à 16h21
Il fait en effet très chaud ici et ce MSX ne chauffe autant que l'orsque j'utilise ces 2 cartouches en même temps.
L'interface CF doit tirer pas mal de jus. Avant je ne pouvais pas l'utiliser car je n'avais pas de Memory Mapper.

Ce MSX doit être prévu que pour une cartouche. Le BUS d'extension est en général un port cartouche bridé.

Les références des composant sont à peu près visibles sur une autre photo que j'ai prise.

Le composant vert c'est apparemment :

T
A473
Y 3C

(je ne suis pas sûr pour le A ni le pour Y 3C.)

Le noir c'est :

T
D880
Y 3K Edité par GDX Le 15/06/2017 à 13h26

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 25/07/2014 à 17h36


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 25/07/2014 à 17h54
60V en entrée et 7V, 3A en sortie. Je trouve ça étrange comme valeurs.
Edité par GDX Le 15/06/2017 à 13h26

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 26/07/2014 à 12h58
c'est un transistor et non pas un régulateur

7V c'est la tension maxi base emetteur

60V c'est la tension maxi aux broches emetteur collecteur

pas trouvé de schéma du HX-10 pour voir comment c'est employé

voici le codage des transistors japonais

2. JIS
Cette codification se retrouve sur les transistors japonais et prend la forme :

[chiffre] [deux lettres] [numéro de série] [suffixe]

Exemple : 2SC1947

De la même manière que pour JEDEC, le chiffre est égal au nombre de broches moins un. Les lettres indiquent le champ d’application du circuit en fonction de la codification ci-dessous :

- SA : Transistor PNP HF
- SB : Transistor PNP AF
- SC : Transistor NPN HF
- SD : Transistor NPN AF
- SE : Diodes
- SF : Thyristors
- SG : Gunn
- SH : UJT – Unijonction
- SJ : P-channel FET/MOSFET
- SK : N-channel FET/MOSFET
- SM : Triac
- SQ : LED
- SR : Rectifier
- SS : Diodes Signal
- ST : Diodes Avalanche
- SV : Varicaps
- SZ : Diodes Zener

Le numéro de série est compris entre 100 et 9999 et ne signifie rien de particulier si ce n’est une idée de la date d’introduction du circuit. Le suffixe (optionnel) indique que le type est approuvé par différentes organisations Japonaises.

Remarque : Du fait que le premier chiffre des transistors commence toujours par 2 suivi du S, ces deux premiers caractères sont souvent « oubliés » sur le marquage du boîtier, par exemple un 2SC733 sera marqué C733.

2SA478 - Les principales caractéristique des transistors bipolaires. Caractéristiques techniques. Répertoire mondial des transistors.

Marquage composant: 2SA478

Matériau utilisé: Ge

Polarité du transistor: PNP

Puissance dissipable maximale pour une température du boitier de 25°C (Pc): 0.125

Tension collecteur–base (maximale) Ucb: 40

Tension maximale de VCE au delà de laquelle le transistor risque d'être détruit (Uce): 40

Tension émetteur–base (maximale) Ueb: 2

Courant collecteur maximal (Ic): 0.4

Température maximale de jonction (Tj), °C: 85

Fréquence maximale de fonctionnement fT: 20

Capacite collecteur (Cc), pF: 5

Gain en courant DC hFE (hfe): 60

Boitier: TO1

ce transistor ne supporte que 0.4A donc 400Ma c'est un PNP je pense qu'il régule le -12V

l'autre étant un NPN régule le +5V ou bien le +12V


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/07/2014 à 16h01
Ok, je comprends mieux.

Les deux sans radiateur doivent sans doute s'occuper du 12V et du -12V. Celui de 0.4A est sûrement pour le -12V.

Celui avec le gros radiateur alu doit sans doute s'occuper du 5V. Vue que ni l'extension ni l'interface CF n'utilise le +/-12V, logiquent, ça doit être lui qui chauffe plus. Il doit communiquer sa chaleur aux autres.

A l'occasion, je remplacerais le gros radiateur alu si j'en trouve un mieux. Edité par GDX Le 26/07/2014 à 16h04

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 26/07/2014 à 19h18
Plus d'ailettes égal plus de dissipation car plus de surface en contact avec l'air.
