Sur la base d'un Schéma de Jipe j'ai fait le PCB pour une cartouche à mapper Konami.
Schéma

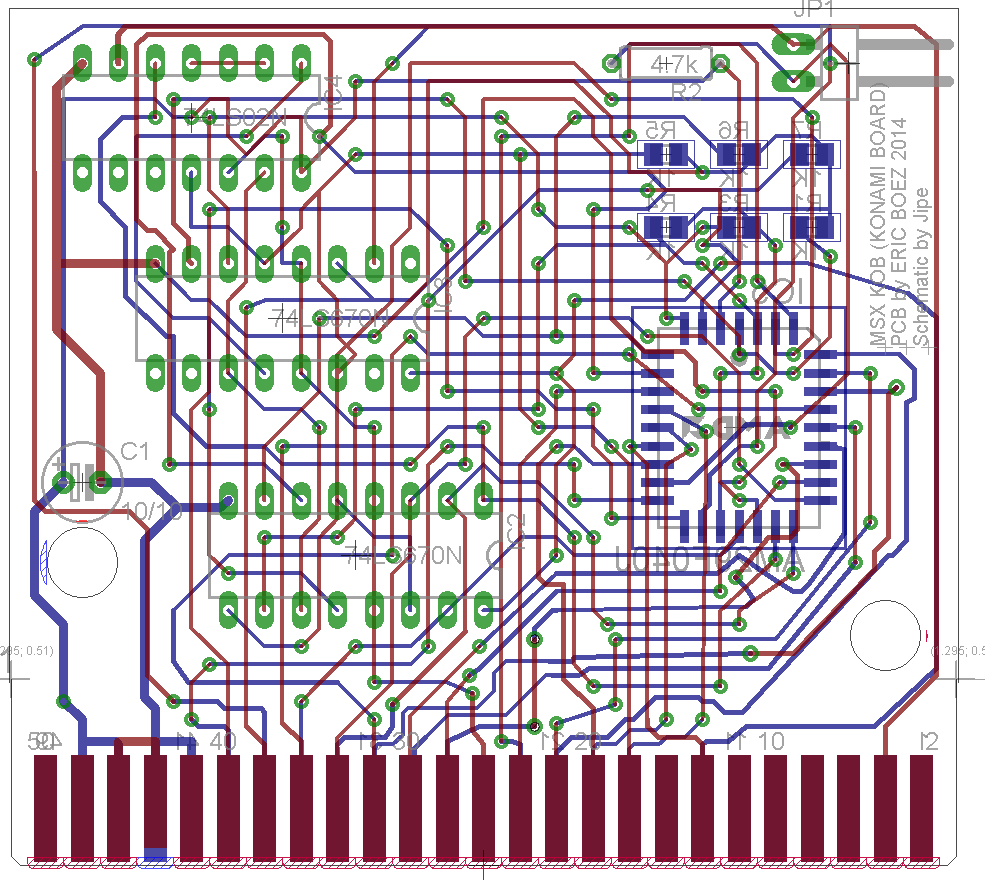

une vue du PCB
Ce PCB utilise une 29F040 au format PLCC pour diminuer la taille du PCB
2x 74LS670 et 1x 74LS02
j'y ai mis des resistances de 1k en CMS
Edit : gerber dispo sur demande
EDIT Correction du PCB Edité par ericb59 Le 17/07/2014 à 16h15
Schéma
une vue du PCB
Ce PCB utilise une 29F040 au format PLCC pour diminuer la taille du PCB
2x 74LS670 et 1x 74LS02
j'y ai mis des resistances de 1k en CMS
Edit : gerber dispo sur demande
EDIT Correction du PCB Edité par ericb59 Le 17/07/2014 à 16h15
oui c'est vrai, tu as raison...
c'est un des premiers schema que j'ai reproduit sur eagle.
pour le schema il vaut mieux se référer à celui de jipe.
en tout cas eagle s'y retrouve c'est le principal...
c'est un des premiers schema que j'ai reproduit sur eagle.
pour le schema il vaut mieux se référer à celui de jipe.
en tout cas eagle s'y retrouve c'est le principal...
Jipe :
as tu testé le PCB en faisant le montage ?
Bien vu Jipe, je voulais posé la même question car ce montage m'intéresse vraiment bien
j'ai fait mon premier pcb routé avec ce schéma.
et bien sur la premiere version du pcb que j'ai fait fabriqué avait quelques bugs !
que j'ai corrigés avec quelques fils volants...
j'ai corrigé mes erreurs et ici, ce que je vous propose est la seconde version.
Normalement ce pcb est ok, mais je ne l'ai pas encore testé en vrai.
et bien sur la premiere version du pcb que j'ai fait fabriqué avait quelques bugs !
que j'ai corrigés avec quelques fils volants...
j'ai corrigé mes erreurs et ici, ce que je vous propose est la seconde version.
Normalement ce pcb est ok, mais je ne l'ai pas encore testé en vrai.
salut
il te manque une info !!!
ou est la pin 1 sur le PLCC
??? tu compte mettre des supports ou en direct ??? un marquage (un petit triangle) serait super !!
sinon super !!!
il te manque une info !!!
ou est la pin 1 sur le PLCC
??? tu compte mettre des supports ou en direct ??? un marquage (un petit triangle) serait super !! sinon super !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
z80 :
Attention au routage des bornes 26 et 27 du slot! pas conseillé de faire comme tu as fait.
Comme dit plus haut c'est l'un de mes premiers routage, et celui-ci est à 80% en automatique.
Sur les autres PCB, j'ai fait mes routages en manuel.
c'est juste que les pistes n'arrivent pas dans l'alignement du connecteur mais de biais
normalement le bus MSX n'utilise pas toute la longueur des connecteurs mais il peut y avoir un risque de court-circuit
normalement le bus MSX n'utilise pas toute la longueur des connecteurs mais il peut y avoir un risque de court-circuit
Jipe :
c'est juste que les pistes n'arrivent pas dans l'alignement du connecteur mais de biais
normalement le bus MSX n'utilise pas toute la longueur des connecteurs mais il peut y avoir un risque de court-circuit
normalement le bus MSX n'utilise pas toute la longueur des connecteurs mais il peut y avoir un risque de court-circuit
oui, mon premier pcb etait comme ca aussi, je n'ai pas eu de soucis particuliers...
je réglerai ca... Edité par ericb59 Le 16/07/2014 à 20h55
