L'atelier Carte EPM240-DEVBOARD
Reprise du message précédent
ok je te dit ça
Test fait: Mapper gouget 512 sram
-> Logo MSX s'affiche, mais ça bloque au basic, par moment le logo MSX se fige au demarrage
Pour info, la carte est branché sur mon NMS-8220 Edité par MSXlegend Le 07/02/2016 à 13h07
Mise à jour du Covox qui avait un petit soucis de CLOCK
Je met une SRAM sur mon proto et je test le mapper Gouget en partant du download
Je met une SRAM sur mon proto et je test le mapper Gouget en partant du download

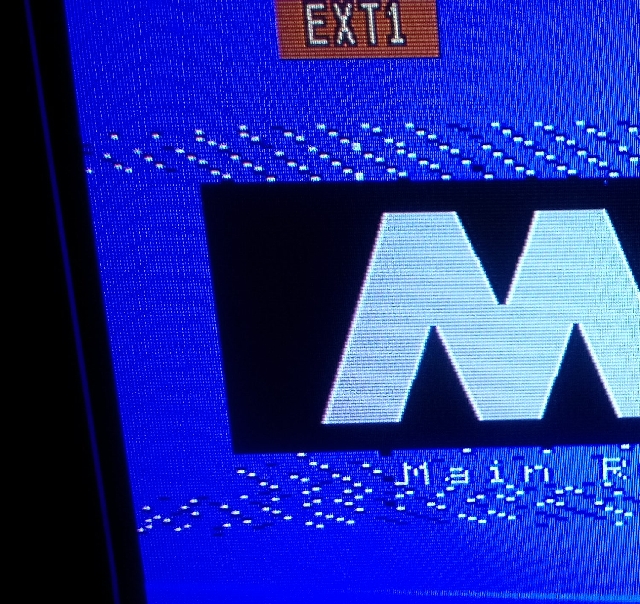

J'ai eu la peur de ma vie sur nms8250
Meme apres le retrait de la carte, ca me l'affichait encore. J'ai attendu 10 mn, et tout est revenu a la normale
ps: je prefere attendre ton test pour le gouget et le covox
Edité par
MSXlegend
Le 07/02/2016 à 14h49
Meme apres le retrait de la carte, ca me l'affichait encore. J'ai attendu 10 mn, et tout est revenu a la normale
ps: je prefere attendre ton test pour le gouget et le covox
Edité par
MSXlegend
Le 07/02/2016 à 14h49
Etrange phénomène
J'ai mis à jour les mappers Gouget et Tsujikawa.
Il y avait deux signaux câblés mais non déclarés.
Ca marche sur certains MSX et pas sur d'autres
Je regarde le Covox sur ma machine la plus capricieuse : Sony HBF1 XDJ
J'ai mis à jour les mappers Gouget et Tsujikawa.
Il y avait deux signaux câblés mais non déclarés.
Ca marche sur certains MSX et pas sur d'autres
Je regarde le Covox sur ma machine la plus capricieuse : Sony HBF1 XDJ
MSXlegend :
ça serait etonnant que ça ne fonctionne pas sur 2 modeles Philips
Il y a peut être un autre problème
J'ai mis à jour le Covox, il marche impec sur HBF1XDJ et NMS8245.
Désolé pour les soucis, pour me faire pardonner je prépare un projet supplémentaire.
Citation :
Désolé pour les soucis, pour me faire pardonner je prépare un projet supplémentaire.
Moi ça me va
le gouget 512k c'est bon
Le covox : Très mauvaise qualité de son !! le condo 10uf, c'est bien un polarisé? je n'ai pas de cms
Edité par
MSXlegend
Le 07/02/2016 à 15h56
MSXlegend :
le gouget 512k c'est bon
Nouveau projet rajouté
MSXlegend :
Le covox : Très mauvaise qualité de son !! le condo 10uf, c'est bien un polarisé? je n'ai pas de cms
Normal tu passe par le MSX et tu sort sur le HP en carton du moniteur
Ca reste possible de mettre une sortie fausse stéréo pour le brancher en direct.
En plus je suis passé par un player inconnu, alors forcement ça ne pouvait pas êtres pire
Covox
Covox + gouget 512k

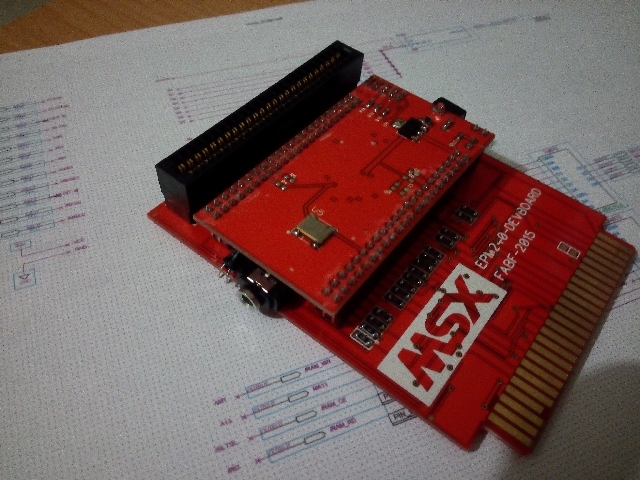

Avec une sortie audio jack 3.5, on sent nettement mieux la différence (juste un léger souffle qu'il faut que je regarde de plus près)
Un gouget 512k+covox+tada midi et je suis au paradis
Au fait on peut faire une cartouche Mapper musicale comme celle de popolon? C'est quoi comme mapper déjà? Edité par MSXlegend Le 07/02/2016 à 21h00
Covox
Covox + gouget 512k
Avec une sortie audio jack 3.5, on sent nettement mieux la différence
(juste un léger souffle qu'il faut que je regarde de plus près)Un gouget 512k+covox+tada midi et je suis au paradis
Au fait on peut faire une cartouche Mapper musicale comme celle de popolon? C'est quoi comme mapper déjà? Edité par MSXlegend Le 07/02/2016 à 21h00
Vu le schéma sous Quartus, ça émule simplement la partie Mapper de la ROM et pas le SON SCC.
De toute façon, pour émuler le son SCC, l' EPM240 est trop petit, il faut passer sur la game du dessus, le CycloneII par exemple.
Comment ça fonctionne ... pour l'utilisation avec une SRAM 512K, tu programme l' EPM240 avec scc_map.rar, tu charge par exemple Nemesis2 avec ROMLOAD.COM et tu insére une cartouche SCC dans le connecteur NOSCC.
Si tu insére une cartouche SCC non modifer dans le connecteur NOSCC, il prendra en compte simplement la puce SCC
De toute façon, pour émuler le son SCC, l' EPM240 est trop petit, il faut passer sur la game du dessus, le CycloneII par exemple.
Comment ça fonctionne ... pour l'utilisation avec une SRAM 512K, tu programme l' EPM240 avec scc_map.rar, tu charge par exemple Nemesis2 avec ROMLOAD.COM et tu insére une cartouche SCC dans le connecteur NOSCC.
Si tu insére une cartouche SCC non modifer dans le connecteur NOSCC, il prendra en compte simplement la puce SCC
Fabf :
Il y a peut être un autre problème
J'ai mis à jour le Covox, il marche impec sur HBF1XDJ et NMS8245.
Désolé pour les soucis, pour me faire pardonner je prépare un projet supplémentaire.
MSXlegend :
ça serait etonnant que ça ne fonctionne pas sur 2 modeles Philips
Il y a peut être un autre problème
J'ai mis à jour le Covox, il marche impec sur HBF1XDJ et NMS8245.
Désolé pour les soucis, pour me faire pardonner je prépare un projet supplémentaire.
À priori, ça doit être le niveau de finition ou plutôt d'intégration du Msx2 qui influ sur le fonctionnement. Comme il y'a eu plusieurs générations de d'intégration de Msx, le 8245 par exemple étant de la 2ème, voir de la 3ème génération de Msx2 Philips, le rend certe moins bricolable vue son intégration, mais paradoxalement plus stable car il bougera moins dans le temps, car ce ne sera pas par exemple cette microcraquelure sur tel résistance qui modifira la tension et donc le résultat escompté. Alors que tout intégré dans une puce se rapprochant plus d'un clone sera moins impacté par le vieillissement des soudures
Edité par
TurboSEB
Le 12/02/2016 à 05h22
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Citation :
Avec une sortie audio jack 3.5, on sent nettement mieux la différence
Tu as rajouté une sortie dans Quartus ou tu as hacké la carte ?
Citation :
Un gouget 512k+covox+tada midi et je suis au paradis
C'est possible on regarde ça cette semaine
Citation :
Au fait on peut faire une cartouche Mapper musicale comme celle de popolon?
On pourrait mais je le ferais pas
Un mapper 512Ko + le SN76489 doivent rentrer mais les conversions Coleco de GDX ne marcheront pas à cause du point suivant
Citation :
C'est quoi comme mapper déjà?
C'est un mapper différent des mappers standards mais j'ai pas bien compris l’intérêt.
Fabf :
Tu as rajouté une sortie dans Quartus ou tu as hacké la carte ?
Citation :
Avec une sortie audio jack 3.5, on sent nettement mieux la différence
Tu as rajouté une sortie dans Quartus ou tu as hacké la carte ?
provisoirement sur la carte, quartus c'est encore "nouveau" pour moi, il me faut un peu de temps pour m'y mette
