pour info, voici les resultat avec shem
ctrl a
0000 j'ai c3 03 DC 00 00 C3 etc jusqu'a la moitier de l'ecran puis j'ai des 00 jusqu'en bas
4000 j'ai FF FF FF FF FF FF FF FF etc puis ligne du bas que des 00 00 00 puis ça repart avec avec une serie de FF
8000 j'ai 00 00 00 FF FF FF FF FF etc puis pareil qu avec le 4000
A000 j'ai une page rempli de 00 30 ED 53 FA 9D CD etc et cela semble different jusqu'en bas
je viens de tester une rom de 16 ko et surprise..... un rond seulement puis erreur
Pourtant l'effacement a l'air de ce faire correctement
ctrl a
0000 j'ai c3 03 DC 00 00 C3 etc jusqu'a la moitier de l'ecran puis j'ai des 00 jusqu'en bas
4000 j'ai FF FF FF FF FF FF FF FF etc puis ligne du bas que des 00 00 00 puis ça repart avec avec une serie de FF
8000 j'ai 00 00 00 FF FF FF FF FF etc puis pareil qu avec le 4000
A000 j'ai une page rempli de 00 30 ED 53 FA 9D CD etc et cela semble different jusqu'en bas
je viens de tester une rom de 16 ko et surprise..... un rond seulement puis erreur
Pourtant l'effacement a l'air de ce faire correctement
est tu bien dans le slot ou il y a ta cartouche ? ( CTRL Y ) 01 ou 02 pour slot normaux
attention au jeu choisi prend en en qui démarre en 4000 de préférence
peut tu refaire une photo du montage et une avec le zoom de la mémoire Flash pour être sur du modéle ?
attention au jeu choisi prend en en qui démarre en 4000 de préférence
peut tu refaire une photo du montage et une avec le zoom de la mémoire Flash pour être sur du modéle ?
En attendant de faire mieux j'ai ceci:
http://a.imageshack.us/img59/6471/sam1955.png
http://a.imageshack.us/img180/2378/sam1959.png
Et comme tu peux voir, j'ai relié celle qui n'a pas de trou a la 48 scc Edité par MSXlegend Le 15/08/2010 à 23h43
http://a.imageshack.us/img59/6471/sam1955.png
http://a.imageshack.us/img180/2378/sam1959.png
Et comme tu peux voir, j'ai relié celle qui n'a pas de trou a la 48 scc Edité par MSXlegend Le 15/08/2010 à 23h43
la puce Flash est le bon modéle
le cablage est bon mais est tu sur de la continuité des fils ? passe un coup de multimétre pour vérifier les fils mis en place
regarde aussi si tu n'as pas cassé une piste en enlevant la ROM

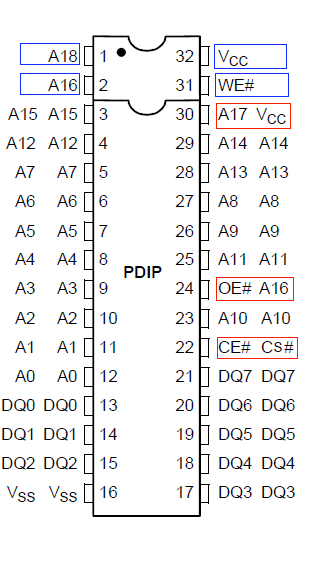

voici la correspondance des broches entre la rom d'origine et la RomFlash
le cablage est bon mais est tu sur de la continuité des fils ? passe un coup de multimétre pour vérifier les fils mis en place
regarde aussi si tu n'as pas cassé une piste en enlevant la ROM
voici la correspondance des broches entre la rom d'origine et la RomFlash
Ok je teste
Je pense que cela provient de la soudure double face de la flashrom , merci
ps: j'ai remplacer les photos plus haut, les images sont meilleur Edité par MSXlegend Le 15/08/2010 à 23h45
Je pense que cela provient de la soudure double face de la flashrom , merci
ps: j'ai remplacer les photos plus haut, les images sont meilleur Edité par MSXlegend Le 15/08/2010 à 23h45
Merci pour tes plans (scc et rom) qui m'ont été très utile. J'ai verifié la continuité des fils.
Il semblerait que les pin de la flashrom n°29,28,27,26,23 ne soient connecté nul part sur la scc.
Peut tu me confirmer sur quel pate scc les connecter (je crois que la 29rom ->33scc, 28rom ->32scc, mais je ne vois pas pour les autres)
merci beaucoup de ton aide
Il semblerait que les pin de la flashrom n°29,28,27,26,23 ne soient connecté nul part sur la scc.
Peut tu me confirmer sur quel pate scc les connecter (je crois que la 29rom ->33scc, 28rom ->32scc, mais je ne vois pas pour les autres)
merci beaucoup de ton aide
a mon avis tu as dessoudé la rom un peu sauvagement ( le pastis ? )
bon a va réparer avec quelques points de sutures
29 Flash A14 <--> 33 SCC
28 Flash A13 <--> 32 SCC
27 Flash A 8 <--> 24 Slot
26 Flash A 9 <--> 17 Slot
23 Flash A10 <--> 20 Slot
regarde sur les pistes du coté du SLOT on peux y trouver des pastilles avec le signal ( suis la piste )
souder directement sur le connecteur du slot doit se faire juste au bout pour me pas forcer quand on insére la cartouche
) bon a va réparer avec quelques points de sutures
29 Flash A14 <--> 33 SCC
28 Flash A13 <--> 32 SCC
27 Flash A 8 <--> 24 Slot
26 Flash A 9 <--> 17 Slot
23 Flash A10 <--> 20 Slot
regarde sur les pistes du coté du SLOT on peux y trouver des pastilles avec le signal ( suis la piste )
souder directement sur le connecteur du slot doit se faire juste au bout pour me pas forcer quand on insére la cartouche
Merci jipe
apparement, les flash 27,26,23 sont bon (j'ignorais que c'était sur les slot)
Seul le 28 et 29 sont mauvais. Bon il me reste a rajouter 2 fils et normalement c'est bon.
Mon fer chauffe mal, et le pastis trop
apparement, les flash 27,26,23 sont bon (j'ignorais que c'était sur les slot)
Seul le 28 et 29 sont mauvais. Bon il me reste a rajouter 2 fils et normalement c'est bon.
Mon fer chauffe mal, et le pastis trop
attention j'ai fait une erreur sur les broches
29 Flash A14 <--> 36 SCC MA14
28 Flash A13 <--> 35 SCC MA13
faut dire que je n'ai pas monté cette puce la mais une version miniature !!
29 Flash A14 <--> 36 SCC MA14
28 Flash A13 <--> 35 SCC MA13
faut dire que je n'ai pas monté cette puce la mais une version miniature !!
ça fonctionne, et un petit verre ......
de rien mais la prochaine fois je te fait payer le dépannage en matos MSX
comme quoi pour dessouder un composant tel qu'une rom il vaux mieux s'exercer sur une vieille carte de PC ou autre avant de s'attaquer a sa SCC préférée
enfin tout est bien qui finit bien et cette cartouche a encore des heures de jeux devant elle
a toi polaris de jouer avec tout ce me
ier pour en faire un beau tuto .
comme quoi pour dessouder un composant tel qu'une rom il vaux mieux s'exercer sur une vieille carte de PC ou autre avant de s'attaquer a sa SCC préférée
enfin tout est bien qui finit bien et cette cartouche a encore des heures de jeux devant elle
a toi polaris de jouer avec tout ce me
ier pour en faire un beau tuto .
En tout cas je confirme que ça fonctionne très bien sur ma version de nemesis 2.
Pour info:
La mega flashrom est compatible avec le kit 7Mhz (pour le flashage uniquement)
c'est 2xplus rapide, une fois le jeu installé, un coup de switch sur normal et on peut y jouer comme un original.
.
.
.
..Et je deconnais pour le pastis j'ai horreur de ça
Pour info:
La mega flashrom est compatible avec le kit 7Mhz (pour le flashage uniquement)
c'est 2xplus rapide, une fois le jeu installé, un coup de switch sur normal et on peut y jouer comme un original.
.
.
.
..Et je deconnais pour le pastis
j'ai horreur de ça
Bonne nouvelle tout ça.
Ceci est spécifique au montage sur le circuit imprimé de MSXlegend?
Pour info ou as tu acheté tes puces MSX legend?
Jipe :
attention j'ai fait une erreur sur les broches
29 Flash A14 <--> 36 SCC MA14
28 Flash A13 <--> 35 SCC MA13
faut dire que je n'ai pas monté cette puce la mais une version miniature !!
29 Flash A14 <--> 36 SCC MA14
28 Flash A13 <--> 35 SCC MA13
faut dire que je n'ai pas monté cette puce la mais une version miniature !!
Ceci est spécifique au montage sur le circuit imprimé de MSXlegend?
Pour info ou as tu acheté tes puces MSX legend?
