je viens de remarquer que le CX5M est similaire au Victor HC 5

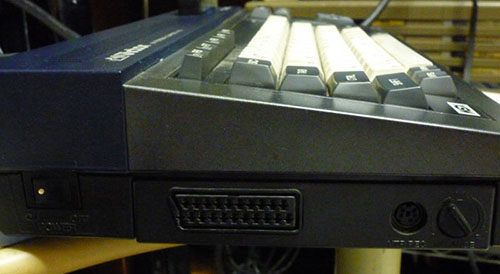

à la place de la SFG-01 il y a une sortie RGB pour de la superposition vidéo

http://blogs.yahoo.co.jp/dcc13579/37942735.html

C'est un HC-5 ca ? La photo sur MSX Hardware list a un clavier different !

http://www.msxarchive.nl/pub/msx/photos/hardware/Victor_HC-5.jpg

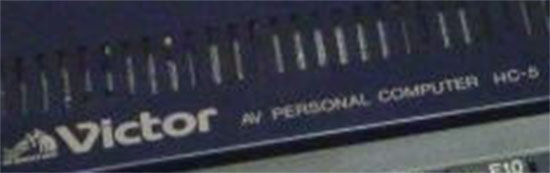

on dirait AV HC-5 non listé à la msx faq, ce japonais doit connaître son Victor







la superposition vidéo semble être une cartouche (60 broches = AV)

le jumeau du CX5 serait plutôt le HC6 ( vu en photo jamais en vrai )

http://www.msxgamesbox.com/passion/msxgamesbox/museum/html/jvc.php

C'est peut-être tout simplement la partie haut du capot qui n'est pas d'origine.

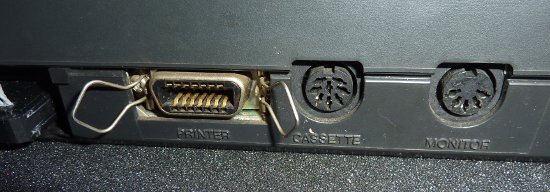

En plus, si en regarde cette photo, on a l'impression que l'encoche de la centronic a été agrandi.

Y'a peut-être un binsssss !!!!! au niveau boitier.

http://blogs.yahoo.co.jp/dcc13579/GALLERY/show_image.html?id=37942735&no=1

Les réponses à vos questions sont toutes là :

http://www.msx.org/wiki/Category:MSX1

Les MSX1 Victor étaient vendus avec le module HC-A602S. La prise RGB21 de ce module permet de faire de la superimposition. La seconde prise est une sortie vidéo mixée.


Le HC-60 est une version avec le module RF inclu au lieu du HC-A602S (qui a donc été vendu aussi en option).


Les MSX1 Yamaha et Victor ont tous le slot à 60 broches mais seuls les modèles ayant un VDP TMS9928A ou TMS9929A ont les broches de 0 à 10 câblées pour la superimposition donc les modèles avec le TMS9918A ne permettent pas d'utiliser le module HC-A602S. C'est indiqué dans le "service manual" des CX5M. De plus, Le module HC-A602S est NTSC. Il ne fonctionne sûrement pas non plus avec un MSX ayant le TMS9929A. Edité par GDX Le 08/10/2015 à 08h39

Bonsoir tous, voila je voudrais savoir si c’est possible de transformé un sfg01 en sfg05 sur tout pour les load et save sur disque plus pratique que sur cassette, j’ai trouve ce qui suit (traduit) sur le village mais je ne comprends pas le ic104 27c256, si mes souvenir sont exacte c’est 32 ko qui irai a la place d’une 16 ko

"Pour mettre à niveau la cartouche SFG-01 sur un SFG-05, vous devez connecter la ligne d'adresse A14 de l'EPROM (IC104, remplacer par le type 27C256). Souder un fil entre la broche 27 de la nouvelle EPROM à la broche 35 du connecteur côté emplacement Retirez la connexion 5V sur la carte de circuit imprimé entre les broches 27 et 28 sur l'EPROM. "

"Toutes les images ROM commencent à partir de l'adresse & h4000 à l'exception des images ROM SFG05 et YRM-303 qui commencent à & h0000".

oui la "Le Kiosque à Musique » [EN COURS] Problème FM avec la SFG Le 08/07/2013 à 15h16"
bien mais le fait de mettre une rom de 32ko ne dit pas si il faut remettre la meme programmation au meme endroit,
et si meme programmation cela ne resout pas le probleme de pas de disque
