Quand tu dis : La carte n'est pas reconnue en tant que moonsound.Elle est reconnue en quoi alors ?
Attend, un autre trucs ????
pour être sur d'un truc, tu l'essais sur quel MSX ?
Edité par metalgear2 Le 28/03/2014 à 16h04
c'est une façon de parler…
Elle est reconnue comme rien !
Je lance Monblaster Wave depuis mon TR ou bien un HB700, avec ma carte dans un slot MBWAVE me dit qu'il n'y a pas de carte moonsound installée.
Ca fonctionne avec la Wozblaster originale bien sur.

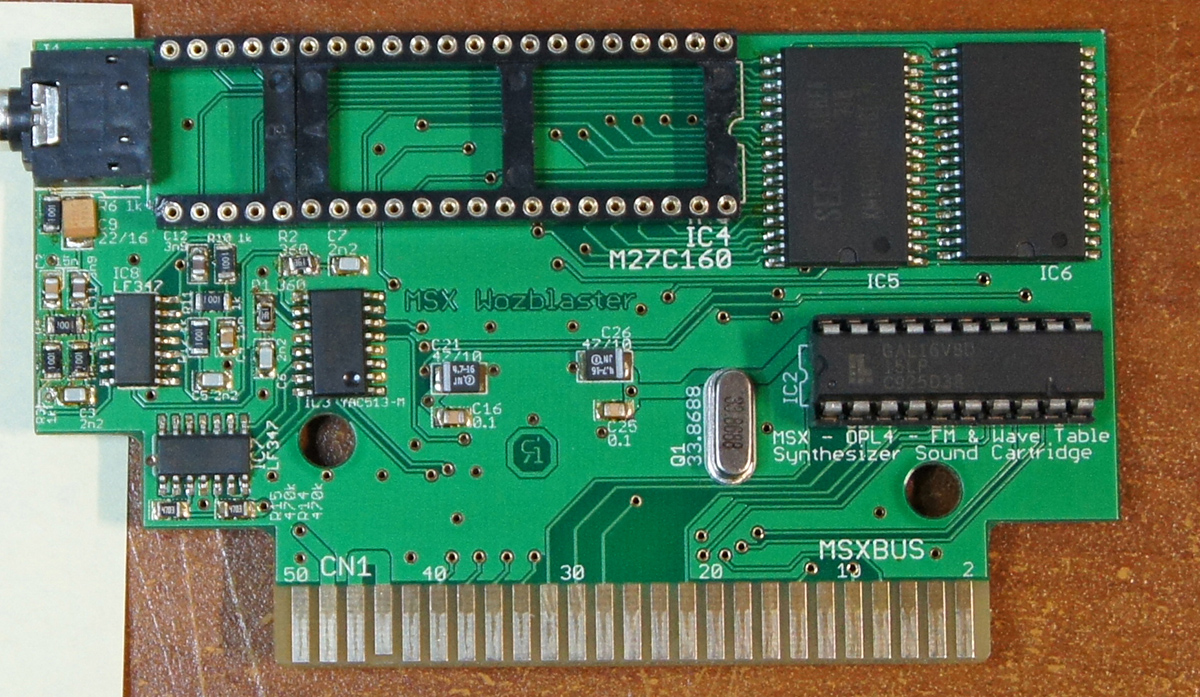

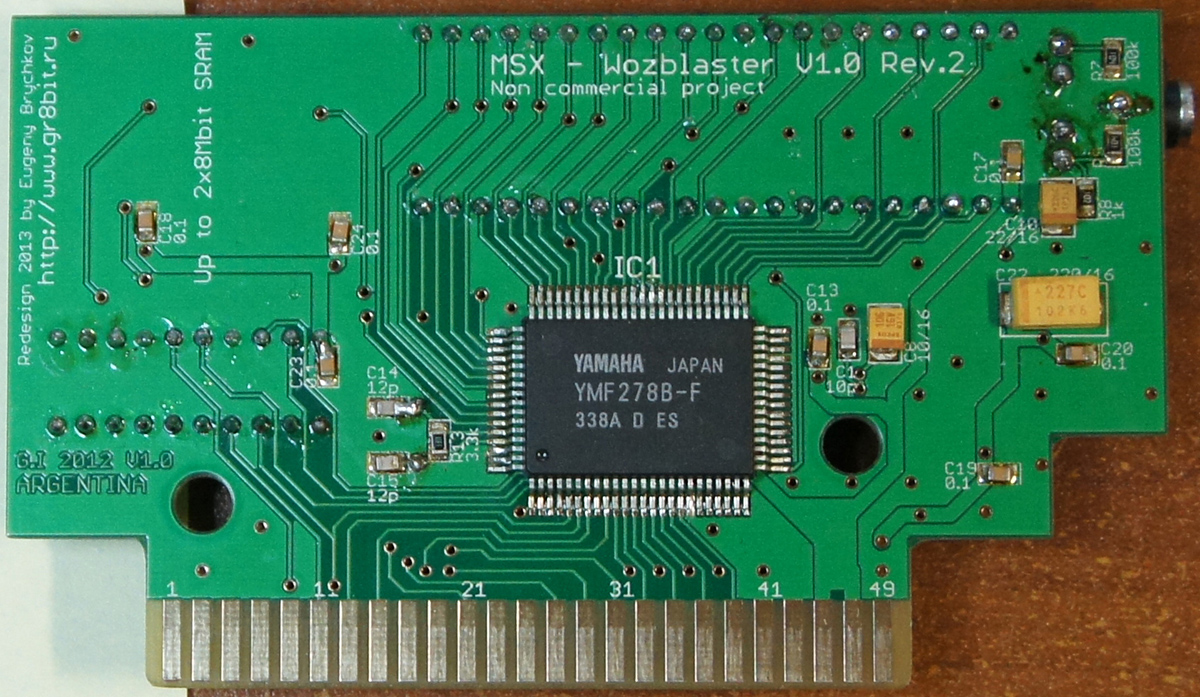

Voici la première que j'ai fait :
J'en 2 autres, mais aucune ne fonctionne
Le GAL16V8D et sa programmation son bon, j'ai déjà vérifié.
Elle est reconnue comme rien !
Je lance Monblaster Wave depuis mon TR ou bien un HB700, avec ma carte dans un slot MBWAVE me dit qu'il n'y a pas de carte moonsound installée.
Ca fonctionne avec la Wozblaster originale bien sur.
Voici la première que j'ai fait :
J'en 2 autres, mais aucune ne fonctionne
Le GAL16V8D et sa programmation son bon, j'ai déjà vérifié.
J'espére que tu inséres ta PCB du bon côté, c'est a dire, par exemple, l'eprom vers la bas sur ton HB700.

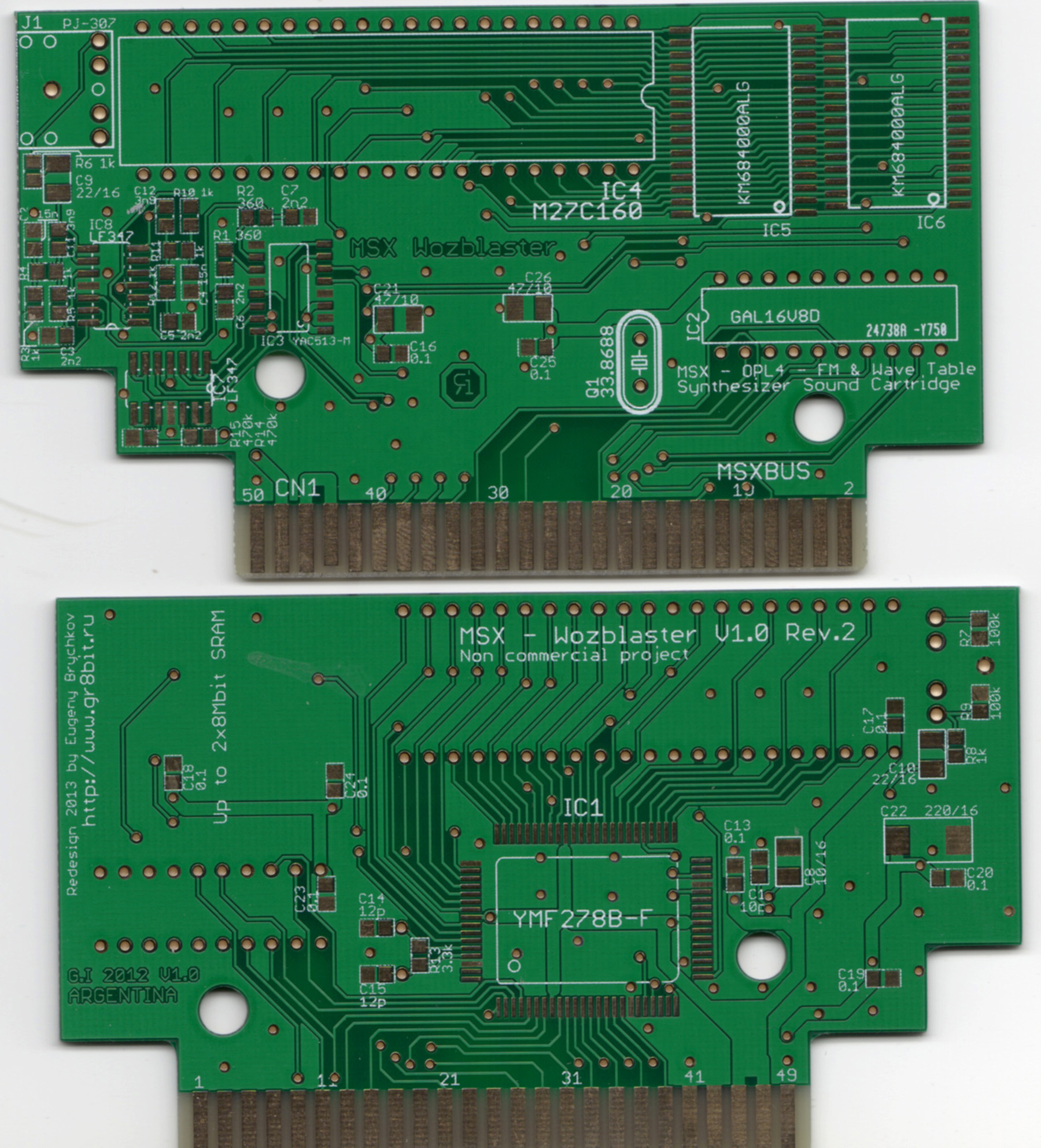

Je parle de cette carte bien sur :
http://1.bp.blogspot.com/-aLgY3Gelkgg/UHgxSVR8v9I/AAAAAAAAACM/VC22pgM1Irg/s1600/Msx+-+Wozblaster+V1.0.jpg
Car si tu l'insére comme elle est positionné sur la photo sur un 8235 par exemple, la PCB est à l'envers. Les deux GND et +5V se retrouvent du coté SLTSL !!!!!! Edité par metalgear2 Le 28/03/2014 à 16h47
Je parle de cette carte bien sur :
http://1.bp.blogspot.com/-aLgY3Gelkgg/UHgxSVR8v9I/AAAAAAAAACM/VC22pgM1Irg/s1600/Msx+-+Wozblaster+V1.0.jpg
Car si tu l'insére comme elle est positionné sur la photo sur un 8235 par exemple, la PCB est à l'envers. Les deux GND et +5V se retrouvent du coté SLTSL !!!!!! Edité par metalgear2 Le 28/03/2014 à 16h47
La wozblaster originale est inversée par rapport à une cartouche classique.
Elle est fait pour un bus De Talent.
La face composant est à l'exterieur par exemple dans le slot d'un TR
Elle est fait pour un bus De Talent.
La face composant est à l'exterieur par exemple dans le slot d'un TR
ericb59 :
La wozblaster originale est inversée par rapport à une cartouche classique.
Elle est fait pour un bus De Talent.
Les c
Elle est fait pour un bus De Talent.
Les c
Donc, on parle bien de celle que tu as fait et qui ne fonctionne pas :
Est-ce que c'est la premiére que tu monte où tu as déjà un version identique qui fonctionne ?
Si tu as la Wozblaster originale, tu peux déjà essayer le GAL et l'eprom pour verifier leurs programmation.
Perso, je verifirais déjà par rapport au schéma de principe. Simplement pour être sùr que tu n'as pas un via non connecté. On sait jamais.
Aprés, comme le dit Jipe, je ne crois pas non plus avec un probléme du quartz.
Si tu es sur de ton implantation des composants et des soudures, a mon avis, tu as un probléme de programmation, GAL ou EPROM. Edité par metalgear2 Le 28/03/2014 à 17h53
Si tu as la Wozblaster originale, tu peux déjà essayer le GAL et l'eprom pour verifier leurs programmation.
Perso, je verifirais déjà par rapport au schéma de principe. Simplement pour être sùr que tu n'as pas un via non connecté. On sait jamais.
Aprés, comme le dit Jipe, je ne crois pas non plus avec un probléme du quartz.
Si tu es sur de ton implantation des composants et des soudures, a mon avis, tu as un probléme de programmation, GAL ou EPROM. Edité par metalgear2 Le 28/03/2014 à 17h53
Oui il y a confusion
Le BUS extension a les pins inversés verticalement par rapport au slot extension.
C'est je pense pour faciliter un montage sur nappe avec slot à sertir qui justement inverse aussi verticalement
Les composants sont montés sur la face arrière car sinon ils buteraient sur le boitier du MSX
Le BUS extension a les pins inversés verticalement par rapport au slot extension.
C'est je pense pour faciliter un montage sur nappe avec slot à sertir qui justement inverse aussi verticalement
Les composants sont montés sur la face arrière car sinon ils buteraient sur le boitier du MSX
j'ai vérifié le gal il est bon.
je l'ai déja changé fais plein de tests à ce niveau. il est ok.
L'eprom n'est pas primordiale pour que la carte sois reconnue en tant que moonsound.
Mais j'ai fait le test avec plusieurs eprom et sans eprom... ca ne change rien...
J'ai fait plusieurs cartes, à minimum, celon les indications de Gustavo irarte (le createur de la wozblaster)... Gustavo a aussi vérifié que le pcb respectait bien son schéma.
La je ne vois que ce quartz qui peut déconner... il est peut etre en carton !
j'aimerai etre certain de son foncgionnement.... j'en ai plusieurs de la meme serie et meme fournisseur, faut que j'en ai le cozur net !
je l'ai déja changé fais plein de tests à ce niveau. il est ok.
L'eprom n'est pas primordiale pour que la carte sois reconnue en tant que moonsound.
Mais j'ai fait le test avec plusieurs eprom et sans eprom... ca ne change rien...
J'ai fait plusieurs cartes, à minimum, celon les indications de Gustavo irarte (le createur de la wozblaster)... Gustavo a aussi vérifié que le pcb respectait bien son schéma.
La je ne vois que ce quartz qui peut déconner... il est peut etre en carton !
j'aimerai etre certain de son foncgionnement.... j'en ai plusieurs de la meme serie et meme fournisseur, faut que j'en ai le cozur net !
Si tu veux vraiment tester le quartz, y'a pas 36 solutions, tu devrais avoir au moins un signal sur la PIN 76 ou 77 du YMF278 (Ca correspond au quartz).
Si tu as le schéma de principe + photo PCB, je veux bien jeter un oeil si tu veux.
