Je viens de m'apercevoir d'un truc ...







Il est pourtant sur ce site : http://msx.hansotten.com/uploads/msxdocs/FS-A1WX_SCH_04a.pdf

Sur le schéma on ne voit pas les tensions en sortie du transfo

Mais si je comprends bien le schémas la sortie du transfo 1 et 3 se rejoigne et vont dans l'entrée du MC34063P1 , pas trouvé le datasheet exact mais ceux que j'ai trouvé indique qu'il travaillerais avec du 40Volt au maximum, si j'ai bien compris


Bon après je pourrais comparait avec un WSX ou un FX ...

Après plus d'une heure pour arriver a dessouder la diode et le transistor

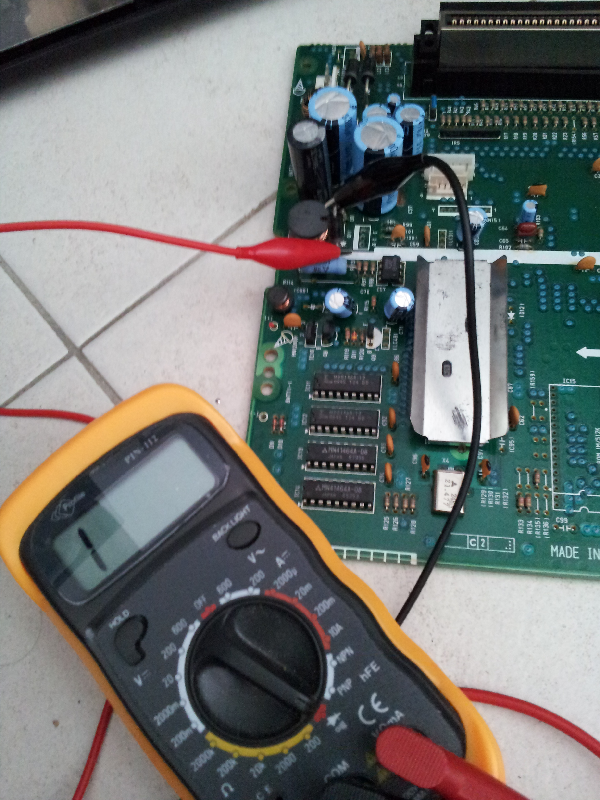

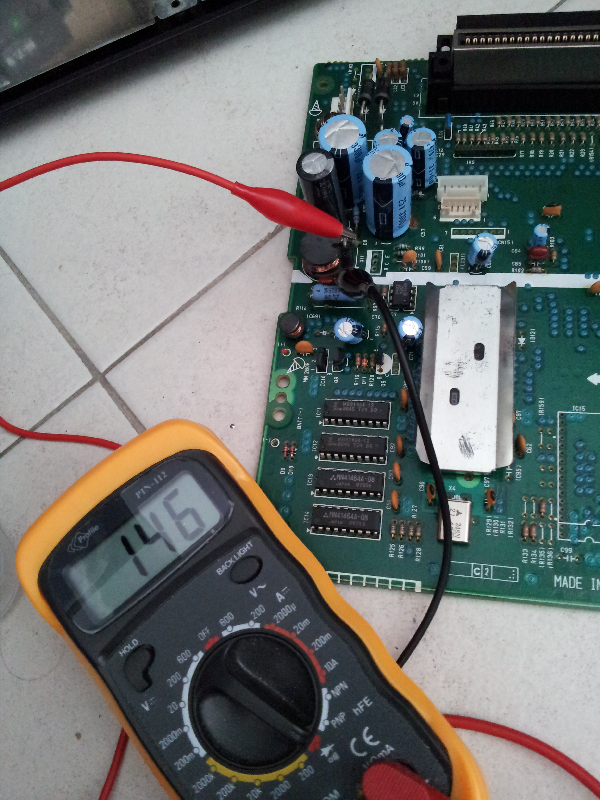

La diode passe dans un sens pas dans l'autre, du coup elle est fonctionnelle, j'ai plus qu'a la ressouder ...









pour le transistor :

PNP les tests sont corrects





Je suis déçu que la panne ne soit pas la





j'ai testé la sortie du transfo d'un autre WX et ca donne ca :

1-2 = 13 V

2-3 = 13 V

2-4 = 19 V



Donc le transfo est fonctionnel !



La ca devient plus compliqué pour moi, et je ne sait pas quoi tester après avoir ressouder les 2 composants je vais en profiter pour recommander le transistor et en mettre un neuf au cas ou ?



@Metalgear2: tu avais donner des tests a faire sur la carte mère, est ce que ca vaut la peine que je le fasse après avoir ressouder les composants ?



Merci.



Question subsidiaire: sur la carte on voit l'emplacement de ROM et RAM non peuplées, est ce qu'il est possible de les installer ou c'est plus compliqué que de seulement souder 1 ROM et RAM ? Edité par 6502man Le 19/09/2016 à 15h54

Okay, dès que j'ai ressouder les 2 composants je fait le test

Merci.

je ne sais pas si c'est cette bobine , je travaille a partir du schéma

tu peux souder un fil sous la patte C du transistor pour faire les mesures et l'oter ensuite

Alors j'ai ressouder la diode sans problème, par contre pour le transistor j'avais tellement eu de mal à le dessouder que j'ai du abîmer les pastilles métallisé
Et la soudure ne prenais pas sur le pcb, mais bon finalement je suis arrivé a faire des patés pour que ca fasse contact

Mais bon comme je le dit souvent c'est de ces erreurs que l'on apprend


Donc finalement j'ai remis en, marche la machine et pris les mesures :

A la sortie IC29 = +12V
A la sorite IC28 = -12V

Par contre impossible de trouver le +5V, j'obtiens 0V en prenant du côté + de C70 et j'ai essayer d'autres endroit (accessibles) idem,
j'ai même essayer sur le VDP mais toujours 0V, c'est plutôt bizarre car quand j'éteint la machine le multimètre affiche des chiffres à peine le temps de les voir et reviens à 0V ?

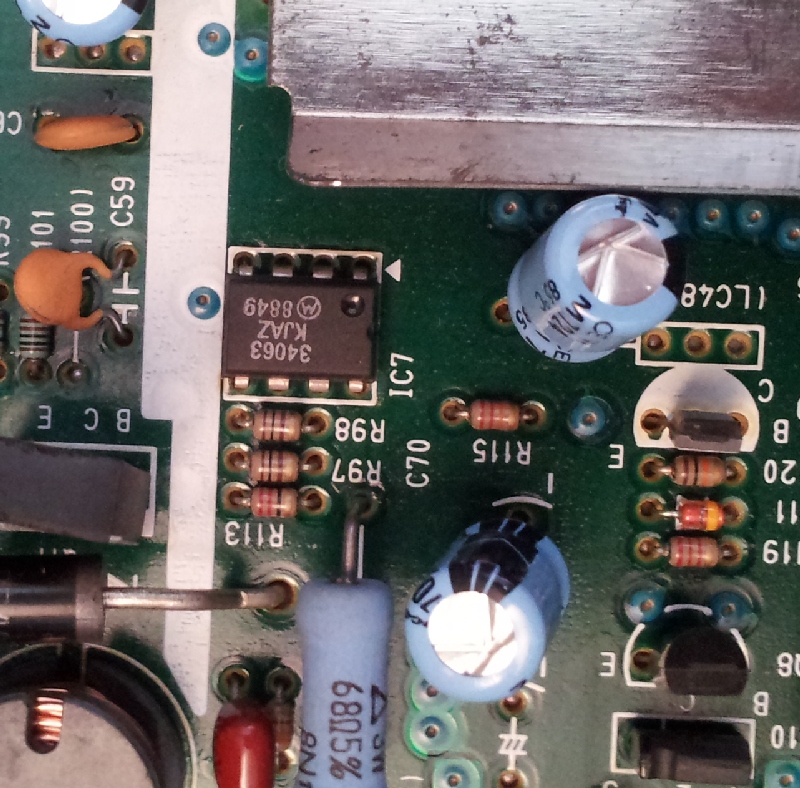

Sinon j'ai testé du côté de IC-7 je me suis dit que le +5V passait par la :

Si je numérote le 1 du côté de la flèche :
4 3 2 1
5 6 7 8

1= 5V
2,3,4,5,= 0V
6,7 = 19V
8 = 5V

Est ce que ca vous parait correct ?

merci

Impec, ça veut déjà dire que l'enroulement du transfo est bon





Sur 2,3,4 et 5, c'est normal que tu trouve 0v, c'est la GND.

Sur la 6, c'est normal aussi car c'est la sortie 19V du transfo.



Ce qui me parait bizarre, c'est que tu trouve 5V en PIN8 et rien sur le collecteur du transistor.

Est-ce que tu pourrais tester la résistance R114 qui fait 68ohms ?



J'ai fait des recherches sur le C.I a 8 pattes, c'est un convertisseur DC/DC. Il se peut aussi qu'il soit fatiguer



Il y a bien une solution pour voir si le problème vient de l'alim, c'est un peu du boulot pour toi car je sais que tu bricole pas beaucoup. Mais si tu veux quand même faire l'essai :

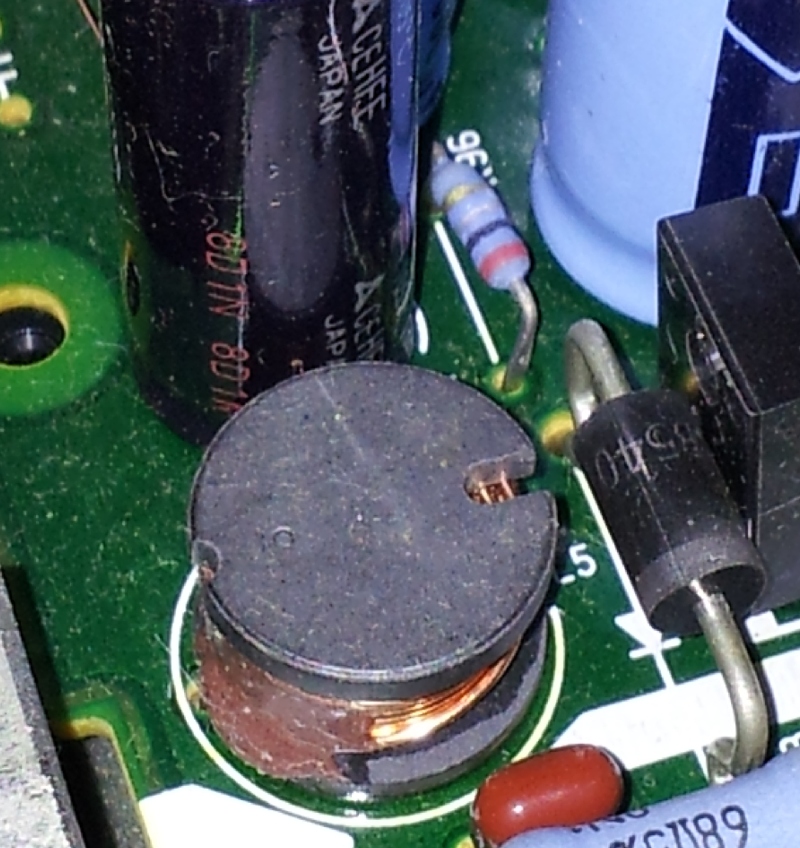

Dessoude entièrement L5 et L6 et vérifie la tension sur le collecteur du transistor.

Si tu as 5V, ça vient pas de l'alim.

Si tu as 0v, l'alim a un problème. Edité par metalgear2 Le 20/09/2016 à 19h49

Mon fer fait 80W, mais c'est moi qui ne suis pas très bon











Comme j'avais un doute c'est bien ce que j'ai fait en position ohmmètre, entre chaque patte du transistor et les composants sur la même piste, ca passais bien !!!
