L'atelier TMS9928/29 YrYbY to RGB ??? Comment convertir du YrYbY vers du RGB

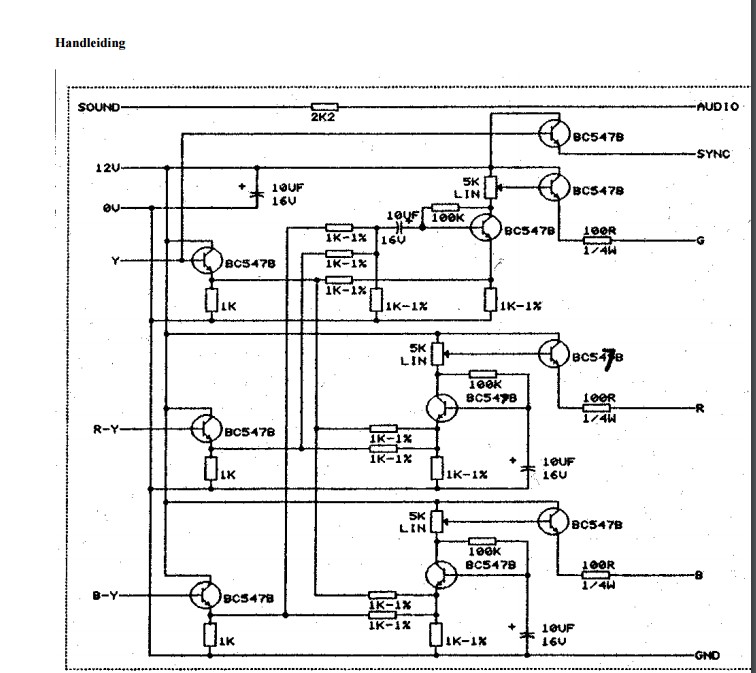

j'ai trouvé ce schéma, y a t'il d'autres versions ? :
Celui la me parait abordable pour mon niveau:
http://www.msxarchive.nl/pub/msx/mirrors/hanso/hwdoityourself/rgbmsx1.pdf
mais celui la est beaucoup trop complexe pour moi
http://spatula-city.org/~im14u2c/vdp-99xx/e3/SPPA004A_9928-29_9118-28_Interface_to_Monitors.pdf Edité par 6502man Le 06/10/2016 à 17h30
Celui la me parait abordable pour mon niveau:
http://www.msxarchive.nl/pub/msx/mirrors/hanso/hwdoityourself/rgbmsx1.pdf
mais celui la est beaucoup trop complexe pour moi
http://spatula-city.org/~im14u2c/vdp-99xx/e3/SPPA004A_9928-29_9118-28_Interface_to_Monitors.pdf Edité par 6502man Le 06/10/2016 à 17h30
Si tu recherche des schémas, regarde celui du CX5M, c'est un TMS9929.
Au moins, celui là, c'est sur qu'il fonctionne correctement, c'est l'original
Au moins, celui là, c'est sur qu'il fonctionne correctement, c'est l'original
J'ai passé pas mal de temps sur cette recherche et j'ai rien trouvé de mieux que ces deux schémas.
En effet le premier est plus abordable.
En effet le premier est plus abordable.
metalgear2:
il y a un circuit de conversion Ypbpr vers RGB sur le CX5M, on trouve le schéma chez hansoten ?
Si tu recherche des schémas, regarde celui du CX5M, c'est un TMS9929.
Au moins, celui là, c'est sur qu'il fonctionne correctement, c'est l'original
Au moins, celui là, c'est sur qu'il fonctionne correctement, c'est l'original
il y a un circuit de conversion Ypbpr vers RGB sur le CX5M, on trouve le schéma chez hansoten ?
6502man:

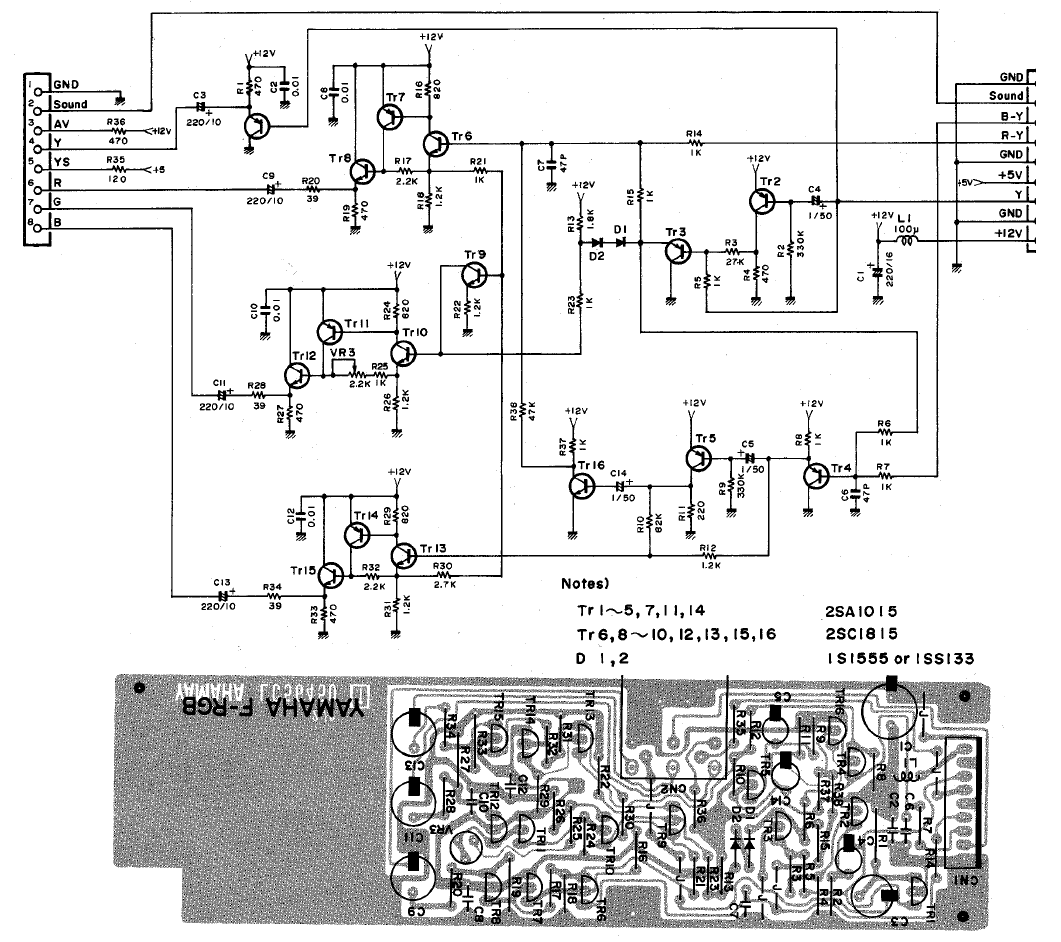

Oui car un TMS9929 : Partie vidéo du CX5M
il y a un circuit de conversion Ypbpr vers RGB sur le CX5M ?
Oui car un TMS9929 : Partie vidéo du CX5M
Merci pour les liens, mais le schéma est un peu plus complexe et il y a beaucoup plus de composants !
Celui la me parait plus simple pour moi, mais est ce que quelqu'un la déja testé ?
Qu'est ce qui fait la différence et pourquoi si peux de composants par rapport à celui du CX5M ???
Celui la me parait plus simple pour moi, mais est ce que quelqu'un la déja testé ?
Qu'est ce qui fait la différence et pourquoi si peux de composants par rapport à celui du CX5M ???
6502man :
Celui la me parait plus simple pour moi, mais est ce que quelqu'un la déja testé ?
Qu'est ce qui fait la différence et pourquoi si peux de composants par rapport à celui du CX5M ???
Qu'est ce qui fait la différence et pourquoi si peux de composants par rapport à celui du CX5M ???
De mon côté, je n'ai jamais testé. C'est pour ça que je suis toujours parti sur celui du CX5M car il fonctionne obligatoirement. Edité par metalgear2 Le 06/10/2016 à 20h17
Je crois que je vais tester ce schéma vu le prix des composants ca devrait pas me ruiner
Si ca ne fonctionne pas je passe au plan B
Au faite j'ai oublié de préciser que c'était pour un TI99 Européen

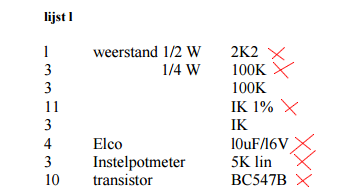

10 X BC547B
4 condensateur 10uf 16V
des résistances
3 résistances variables 5K lin ???
Si ca ne fonctionne pas je passe au plan B
Au faite j'ai oublié de préciser que c'était pour un TI99 Européen
10 X BC547B
4 condensateur 10uf 16V
des résistances
3 résistances variables 5K lin ???
Citation:
5K lin = 5K Linéaire.
Il existe deux sorte de potentiomètre. Les linéaires et les logarithmiques.
Un potar lin a une courbe plus franche qu'un potar log qui lui, a une courbe plus douce.
Tu peux voir la différence ici : http://www.forum-guitare.fr/viewtopic.php?p=43452#p43452
3 résistances variables 5K lin ???
5K lin = 5K Linéaire.
Il existe deux sorte de potentiomètre. Les linéaires et les logarithmiques.
Un potar lin a une courbe plus franche qu'un potar log qui lui, a une courbe plus douce.
Tu peux voir la différence ici : http://www.forum-guitare.fr/viewtopic.php?p=43452#p43452
J'avais pas fait le rapport entre lin et linéaire
j'ai trouvé ca en France :
http://www.ebay.fr/itm/141989205929?var=441105355456
Je pense avoir trouvé tous les composants ...
Pour les résistances 1K il est marqué dans la liste 1% et d'autres sans précisions, je peux tous mettre à 1% pour les 1K, idem pour 1/4W ?
Edité par 6502man Le 06/10/2016 à 22h27
j'ai trouvé ca en France :
http://www.ebay.fr/itm/141989205929?var=441105355456
Je pense avoir trouvé tous les composants ...
Pour les résistances 1K il est marqué dans la liste 1% et d'autres sans précisions, je peux tous mettre à 1% pour les 1K, idem pour 1/4W ?
Edité par 6502man Le 06/10/2016 à 22h27
6502man:
Oui c'est juste un peu plus cher c'est tout
je peux tous mettre à 1% pour les 1K, idem pour 1/4W ?
Oui c'est juste un peu plus cher c'est tout
