L'atelier KIT Alimentation de remplacement pour MSX FS-A1 / HB-F1 / HB-F1II Kit à la vente
Reprise du message précédent
Bonjour, j'aimerais acheter ce kit pour mon Sony HB-F1. Si j'utilise le lien Paypal cela me pointe sur l'autre modèle. Pourriez-vous me guider ? (J'habite au Royaume-Uni). De plus, auriez-vous une idée où acheter un connecteur mini-IEC ? Merci d'avance !
Un japonais a créé un github pour reproduire en 3D le connecteur original :
https://github.com/scrap-a/MSX_AC-HB3_CONNECTOR
https://github.com/scrap-a/MSX_AC-HB3_CONNECTOR
Bonjour a tous
Impossible de mettre la main sur l'alimentation pour mon MSX2 sony HB-F1
L'alimentation porte la reference AC-HB3 et les version Panasonic FX-AA51 semble compatible
Je recherche l un des 2 mais évidement, c est rare donc introuvable a moin d y mettre 100 € !!
notre ami qui propose ce kit ne repond plus a mes mail, dommage car il aurais pu me depanner. Quelqu'un a une idée comment m en sortir?
Y a t il moyen de reproduire du 18v negatif (si je ne dit pas de connerie) et du 9v ?
merci pour vos reponse
Impossible de mettre la main sur l'alimentation pour mon MSX2 sony HB-F1
L'alimentation porte la reference AC-HB3 et les version Panasonic FX-AA51 semble compatible
Je recherche l un des 2 mais évidement, c est rare donc introuvable a moin d y mettre 100 € !!
notre ami qui propose ce kit ne repond plus a mes mail, dommage car il aurais pu me depanner. Quelqu'un a une idée comment m en sortir?
Y a t il moyen de reproduire du 18v negatif (si je ne dit pas de connerie) et du 9v ?
merci pour vos reponse
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
T'as ça à 30 balles sinon :
https://www.ebay.fr/itm/185799100885?mkcid=16&mkevt=1&mkrid=709-127639-2357-0&ssspo=kjKE5zXhSdO&sssrc=2349624&ssuid=09Hr-8HRT3-&var=&widget_ver=artemis&media=COPY
Ou alim usb maison, j'ai fait un tuto sur ce sujet
https://www.ebay.fr/itm/185799100885?mkcid=16&mkevt=1&mkrid=709-127639-2357-0&ssspo=kjKE5zXhSdO&sssrc=2349624&ssuid=09Hr-8HRT3-&var=&widget_ver=artemis&media=COPY
Ou alim usb maison, j'ai fait un tuto sur ce sujet
Top
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Bonjour ,
Je ne sais pas si on peut encore trouver des kits
Sinon tu peux trouver une alim complète pour 41,50 euros FDPIN ici :
https://www.ebay.fr/itm/186249872934
A+ Edité par msx45 Le 03/03/2024 à 15h46
Je ne sais pas si on peut encore trouver des kits
Sinon tu peux trouver une alim complète pour 41,50 euros FDPIN ici :
https://www.ebay.fr/itm/186249872934
A+ Edité par msx45 Le 03/03/2024 à 15h46
Bonjour, j'ai l'alim de mon MSX 2 Panasonic FS A1 qui a dégagé

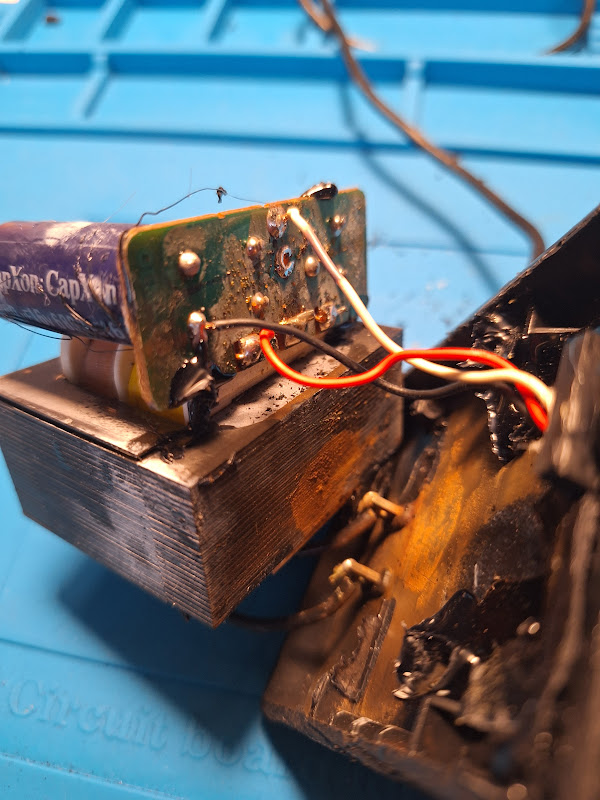

J'ai démonté l'alim et testé les composants (un condensateur de 6600 µF, deux diodes et une résistance)
Et il sont tous bon, par contre le primaire de mon transfo est HS ..
De base, c'est un transfo qui a 3 sorties pour sortir 1 x 18 V et 1 x 9V
Donc là, il suffirait que je le remplace par 2 transfo (un de 18 V et un de 9 V)
Là je vois que pour le 9 V il faut entre 20 et 22 VA, il faut forcément autant ? (quel est la puissance délivré d'origine) par contre bien moins pour le 18 V (entre 3 et 3.2 VA)
le truc c'est que les petits transfos ici proposés, sont franchement assez cher (ça me parait démesuré les prix) et je me demandais si on pouvait trouver une alternative (bricoler une alim a découpage) ou baisser la puissance ?
Merci
J'ai démonté l'alim et testé les composants (un condensateur de 6600 µF, deux diodes et une résistance)
Et il sont tous bon, par contre le primaire de mon transfo est HS ..
De base, c'est un transfo qui a 3 sorties pour sortir 1 x 18 V et 1 x 9V
Donc là, il suffirait que je le remplace par 2 transfo (un de 18 V et un de 9 V)
Là je vois que pour le 9 V il faut entre 20 et 22 VA, il faut forcément autant ? (quel est la puissance délivré d'origine) par contre bien moins pour le 18 V (entre 3 et 3.2 VA)
le truc c'est que les petits transfos ici proposés, sont franchement assez cher (ça me parait démesuré les prix) et je me demandais si on pouvait trouver une alternative (bricoler une alim a découpage) ou baisser la puissance ?
Merci
le problème avec cette alim c'est quelle délivre une tension alternative et une tension continue
regarde dans ces posts
https://msxvillage.fr/forum/topic.php?id=1466#m31004
https://msxvillage.fr/forum/topic-3138-1+panasonic-fs-a1-recreation-alimentation-d-origine.php
regarde dans ces posts
https://msxvillage.fr/forum/topic.php?id=1466#m31004
https://msxvillage.fr/forum/topic-3138-1+panasonic-fs-a1-recreation-alimentation-d-origine.php
Oui oui, elle sort du 18 V AC et du 9 V DC
PAr contre, j'ai regardé ton shema, et on a pas la même alim je pense (dans la mienne il y a une résistance et le transfo n'a que 3 points de sortie
PAr contre, j'ai regardé ton shema, et on a pas la même alim je pense (dans la mienne il y a une résistance et le transfo n'a que 3 points de sortie
[img]https://www.mirari.fr/0tms[/img]
[img]https://www.mirari.fr/Uuvw[/img]
[img]https://www.mirari.fr/eRQU[/img]
[img]https://www.mirari.fr/lzRN[/img]
[img]https://www.mirari.fr/H8KY[/img]
[img]https://www.mirari.fr/SP9w[/img]
[img]https://www.mirari.fr/Wgun[/img]
[img]https://www.mirari.fr/G6bZ[/img]
[img]https://www.mirari.fr/ygA8[/img]
--
[img]https://www.mirari.fr/Uuvw[/img]
[img]https://www.mirari.fr/eRQU[/img]
[img]https://www.mirari.fr/lzRN[/img]
[img]https://www.mirari.fr/H8KY[/img]
[img]https://www.mirari.fr/SP9w[/img]
[img]https://www.mirari.fr/Wgun[/img]
[img]https://www.mirari.fr/G6bZ[/img]
[img]https://www.mirari.fr/ygA8[/img]
--
le schéma du MSX est ici
http://niga2.sytes.net/msx/FS-A1_PWB-REV02_schematic_REV01a.pdf
le transfo d'origine c'est
9V DC x 1.2A = 10,8W
18V AC x 0.17A = 3.06VA
a toi de voir pour le reste
http://niga2.sytes.net/msx/FS-A1_PWB-REV02_schematic_REV01a.pdf
le transfo d'origine c'est
9V DC x 1.2A = 10,8W
18V AC x 0.17A = 3.06VA
a toi de voir pour le reste
