La Place des Développeurs C-BIOS sur un vrai MSX2 ?

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 31/07/2023 à 23h23
cbios

J'ai un NMS-8220 que j avais converti en console il y a 10 ans. C est celui que j ai ramené a la convention. Mon Bios maison a été fait sous basic et occupais un slot avec un Mapper ASCII8 512ko.

J'ai recuperé ce mapper au format pcb cartouche et j aimerais le remplacer par une ROM max de 64ko (dans son slot d origine)

La version d'origine se presente comme ça:

0000 à 7FFFF : Basic Bios
8000 à BFFFF : Sub ROM
C000 à FFFFF : DiskROM (etrange :hum car pas de lecteur de disquette)

Est il possible de créer une ROM pour booter en mode cartouche uniquement avec C-BIOS d 'après vous?

J'ai 3 fichiers:
- cbios_logo (qu'est ce que j'en fait?)
- cbios_main (celui la je pense le placer a 0000-7FFFF)
-cbioc_sub (celui la à 8000-BFFF)
Edité par MSXlegend Le 31/07/2023 à 23h38


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10248

Le 01/08/2023 à 11h41
les adresses que tu donne sont celles de la ROM et pas de l'implentation dans le MSX

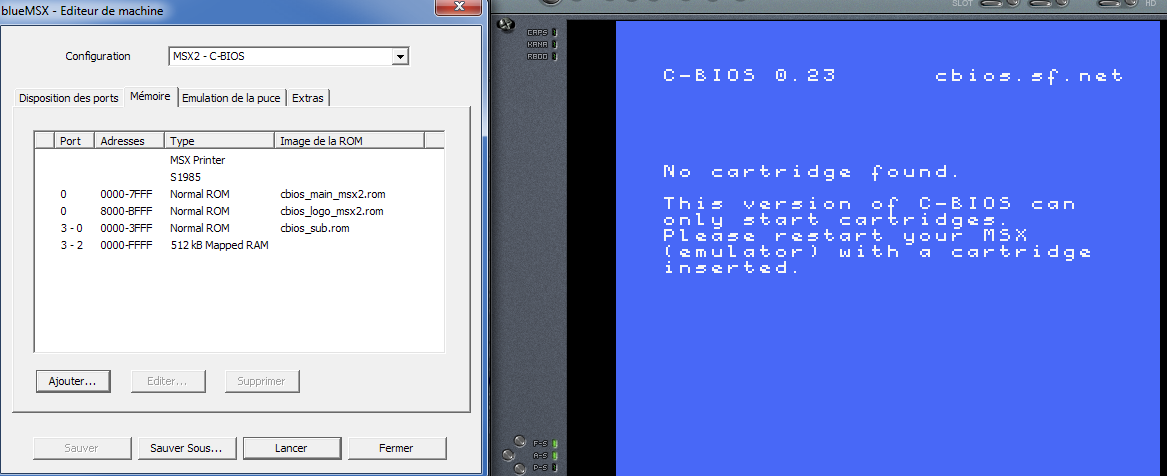

voici le mappage de la rom avec le C-BIOS , merci a BlueMSX ;)

c-bios_map

il faut donc ajouter une eprom de 16K dans le slot 0 qui marche avec /CS2 pour avoir le logo de 8000 à BFFF

j'ai fait des test avec BlueMSX le logo ne fonctionne pas si il est ailleurs que dans le slot 0

on pourrait se servir du support de l'eprom U13 qui contient MSX Designer d'origine

il faut câbler /CS2 sur la pin 20 de U13 et soit /ROMCS ( pin 1 de U14 ) ou /ROMCE ( pin 20 de U14 ) sur la pin 22 de U13

fait un test en levant les pin 20 et 22 de U13 avant de couper des pistes pour rien ;)


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 01/08/2023 à 16h11
donc c est possible, je vois ^^

Quand tu parle du support de l eprom, tu parle de celle de msx designer?


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10248

Le 01/08/2023 à 16h28
Citation :
Quand tu parle du support de l eprom, tu parle de celle de msx designer?

oui autant profiter de ce support qui ne sert plus pour mettre l'eprom 16k du logo


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 01/08/2023 à 16h31
J'ai repéré sur le manuel service 8220.U13 =ROM Application

C est soit l un ou soit l autre ? je releve 20 et 22 de u13 mais je cable uniquement CS2 sur la pin 20 de U13 a pin 1 de U14 pour commencer?


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10248

Le 01/08/2023 à 16h54
/CS2 sur la pin20 j'en suis sur :)

la partie dont je ne suis pas sur et qu'il faut tester c'est le signal à appliquer sur la pin 22 de U13

soit /ROMCS ( pin 1 de U14 ) si on regarde le schéma du 8235/00 ça parait le plus logique

ou /ROMCE ( pin 20 de U14 )


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 01/08/2023 à 17h32
ça peux etres sympas à faire, je voi ce week end :)

et la rom pour U14, je garde le meme principe ? main+sub+ (diskrom puisque ça y est d origine) dans une 27512 Edité par MSXlegend Le 01/08/2023 à 17h54


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10248

Le 01/08/2023 à 18h10
avec le C-Bios la diskrom ne sert pas tu peux la remplir de FF

donc oui mainrom + subrom dans une 27512


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 01/08/2023 à 18h16
Merci :top
du coup il faudrait deplacer ce topic dans bricolage non ? :oups


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10248

Le 01/08/2023 à 18h33
on va attendre que ce soit validé avant ;)


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5661

Le 01/08/2023 à 20h42
Les ROMS sont pretes, j'ai complété la ROM main+sub par FF jusqu'a FFFF. le logo est seul sur un 27128. Plus qu'a faire les tests :)


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
