Bonjour
je vous presente mon proto pour la creation d'une manette ARCADE MSX
![manette_1 manette_1](/upload/manette_1.jpg)
on peut y connecter un joystick a microswitch
et des boutons arcades
![bouton bouton](/upload/bouton.jpg)
graces aux jumpers on configure les boutons soit pour MSX soit AMIGA soit AMSTRAD
![pcb pcb](/upload/pcb.jpg)
Bonus ... un adaptateur NES (Config MSX) avec les 2 boutons supplementaires parfait pour les NINJA TAP !!!
![:siffle :siffle](/images/smileys/siffle4.gif)
![module_nes module_nes](/upload/module_nes.jpg)
le tous assemblé ..
Edité par
Bastion Rebel
Le 14/11/2023 à 11h05
je vous presente mon proto pour la creation d'une manette ARCADE MSX
![manette_1 manette_1](/upload/manette_1.jpg)
on peut y connecter un joystick a microswitch
et des boutons arcades
![bouton bouton](/upload/bouton.jpg)
graces aux jumpers on configure les boutons soit pour MSX soit AMIGA soit AMSTRAD
![pcb pcb](/upload/pcb.jpg)
Bonus ... un adaptateur NES (Config MSX) avec les 2 boutons supplementaires parfait pour les NINJA TAP !!!
![:siffle :siffle](/images/smileys/siffle4.gif)
![:siffle :siffle](/images/smileys/siffle4.gif)
![:siffle :siffle](/images/smileys/siffle4.gif)
![module_nes module_nes](/upload/module_nes.jpg)
le tous assemblé ..
![integral integral](/upload/integral.jpg)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
![Avatar](/images/avatars/bastionrebel_aec06.png)
en boite !!!
![manette_proto2 manette_proto2](/upload/manette_proto2.jpg)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
![Avatar](/images/avatars/bastionrebel_aec06.png)
non c'est pour la NES les boutons 3 (bleu) et 4 (vert) sont gerer par l'adaptateur NES ou le 3 comme troisieme bouton sur AMIGA !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
![Avatar](/images/avatars/bastionrebel_aec06.png)
tous est possible c'est des jumpers !!!
un module intermediare qui schinte B1 et B2 et ne laisse passer que la GND via une diode sur chaque Bouton comme ca !!!
les diodes sont inversé pas le bon sens..
Edité par
Bastion Rebel
Le 14/11/2023 à 18h40

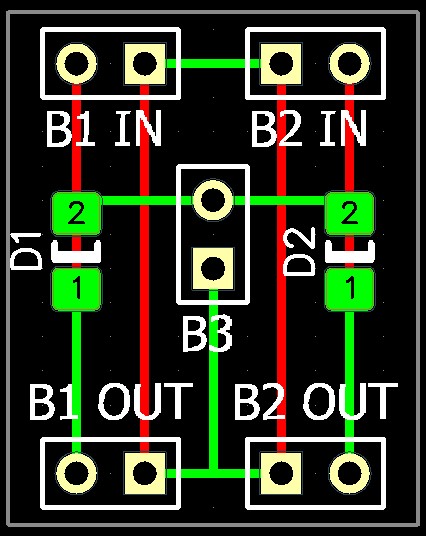

un module intermediare qui schinte B1 et B2 et ne laisse passer que la GND via une diode sur chaque Bouton comme ca !!!
les diodes sont inversé pas le bon sens..
![b1b2 b1b2](/upload/b1b2.jpg)
