Modification d'un lecteur de disquette ALPS DF354-H090F

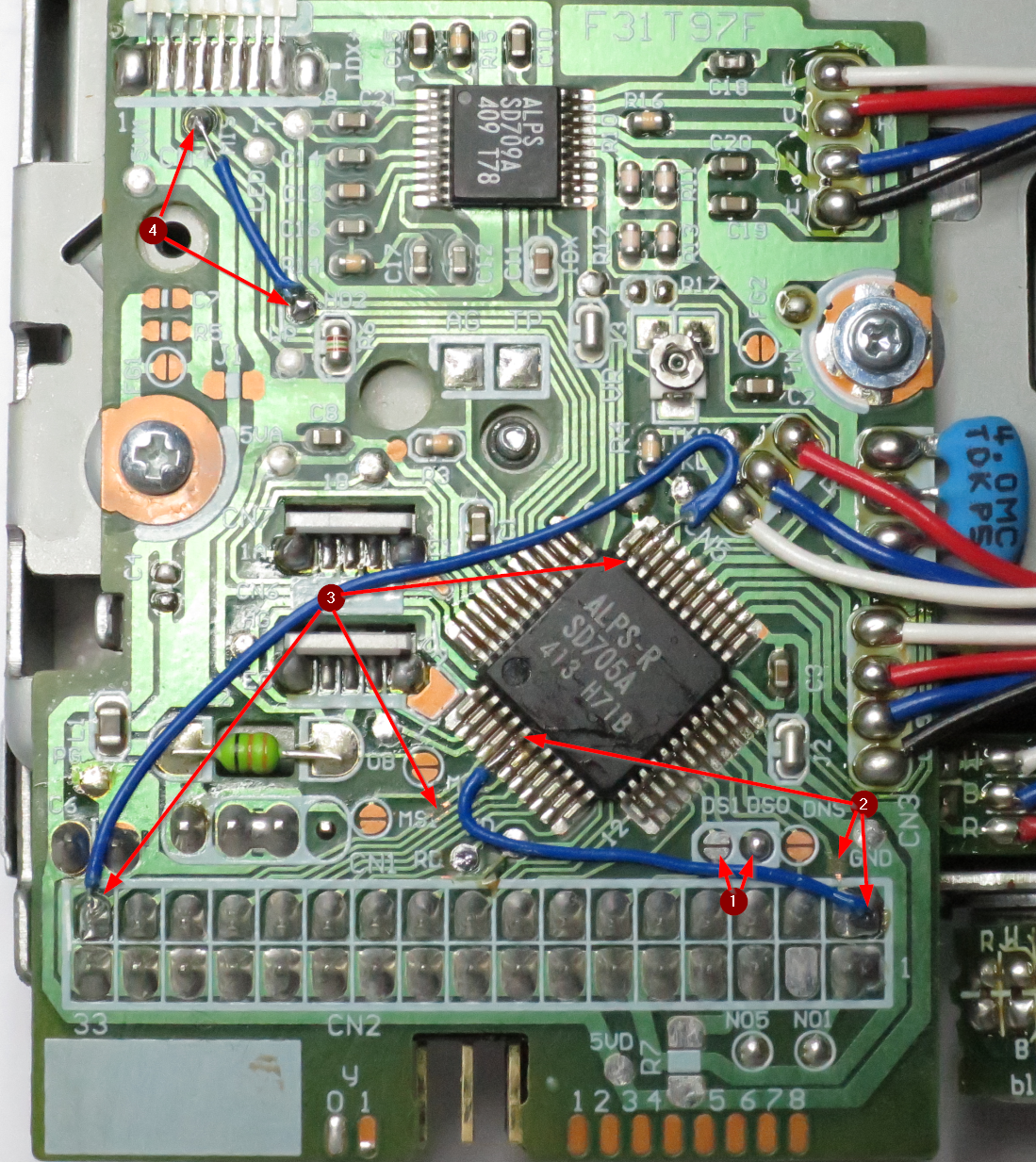

Etape1:
Enlever le pont de soudure sur DS1 et faites un pont de soudure sur DS0.
Le MSX comme l'Amiga veut accèder au lecteur de disquette numéro 0.

Etape 2:
Couper la piste du circuit imprimé qui arrive sur la broche 2 du connecteur 34 broches.
Merci de lire l'étape 3 avant de finir l'étape 2.
Puis souder un fil entre la broche 2 du connecteur et la broche numéro 5 du composant ALPS-R SD705A.

Etape 3:
Couper la piste de cuivre qui relie la broche 5 du composant ALPS-R SD705A et qui va à la broche 34 du connecteur.
Relier la broche 34 du connecteur à la broche 32 du composant ALPS-R SD705A.
Le MSX comme l'Amiga à besoin du signal RD (disk ready) sur la broche 34 du connecteur.

Etape4:
La désactivation de la détection des disquettes HD se fait par le soudage d'un fil entre les repère HD2 et CN4.
Toutes les disquette insérées dans le lecteur seront détecter comme des DD (Double Densité).

Edité par z80 Le 30/05/2024 à 20h49

Bonjour,

Le problème vient probablement du connecteur 24 broches spécifique au TurboR, qui diffère du 34 broches standard.

Je vous suggère de contacter MSXlegend sur MSXVillage : il a conçu un PCB adaptateur 24→34 broches spécialement pour le TurboR, compatible avec l'ALPS DF354H090F. C'est la solution la plus fiable.

Si vous pouvez poster une photo de votre adaptateur ou de votre câblage, on pourra affiner le diagnostic.
