L'atelier [Réglé] [DIY] PCB BeeCard (Clone)
Reprise du message précédent
Jipe :
C'est totalement faux sur MRC !! voici les bons pinouts
le brochage du connecteur est bien le bon car il ne fait que 30 contacts
le Bee Card elle à 32 contacts les 2 des extrémités ne sont donc pas utilisés
je n'avais pas fait attention. Merci Jipé
Ils auraient du quand meme les laisser non ? car elles existent sur la carte du coup c est decalé. Je vais laisser telle que pour ma comprehension
Ils auraient du quand meme les laisser non ? car elles existent sur la carte du coup c est decalé. Je vais laisser telle que pour ma comprehension
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
je pense que c'est moi l'auteur des photos et de la numérotation car c'est ma façon de travailler
je suis parti du 1 marqué sur le connecteur qui est trompeur car c'est un trou vide
voici le schéma du 74LS00
les signaux vers la BEE CARD sont donc le /CS12 qui est la combinaison du /CS1 et du /CS2
et /A14 qui est juste une inversion de A14 et qui doit éviter d'inverser les banks 4000-7FFF 8000-BFFF dans l'eprom lors du gravage
a toi de jouer pour les tests
Jipe :
je suis parti du 1 marqué sur le connecteur qui est trompeur car c'est un trou vide
J'en suis navré, mais ça reste du super travail, du coup ça m a permis de me debrouiller et ensuite de comparer
c'est top
y a plus qu a tester
Edité par
MSXlegend
Le 29/08/2025 à 12h00
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

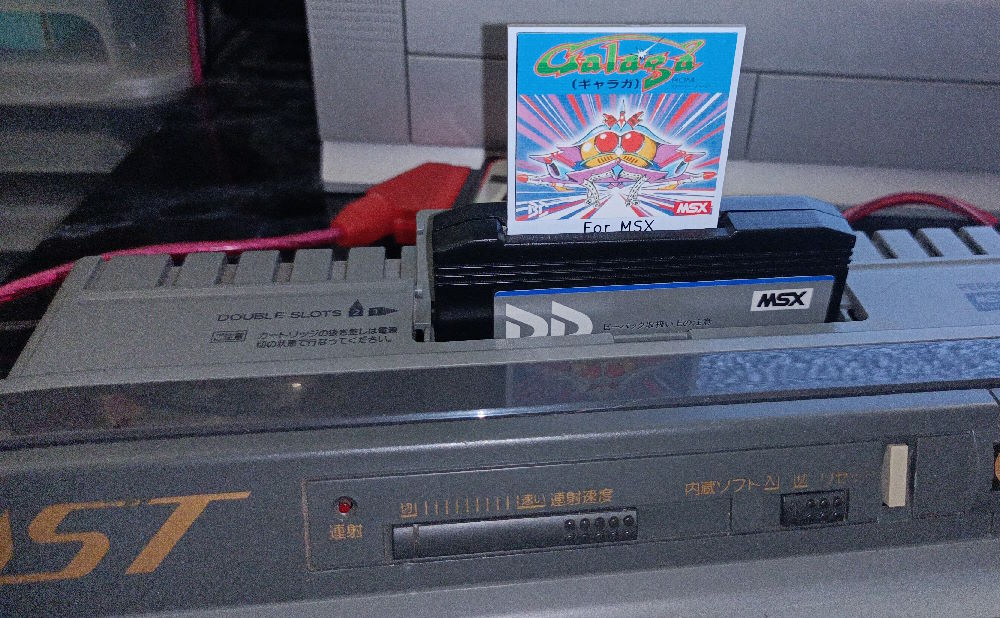

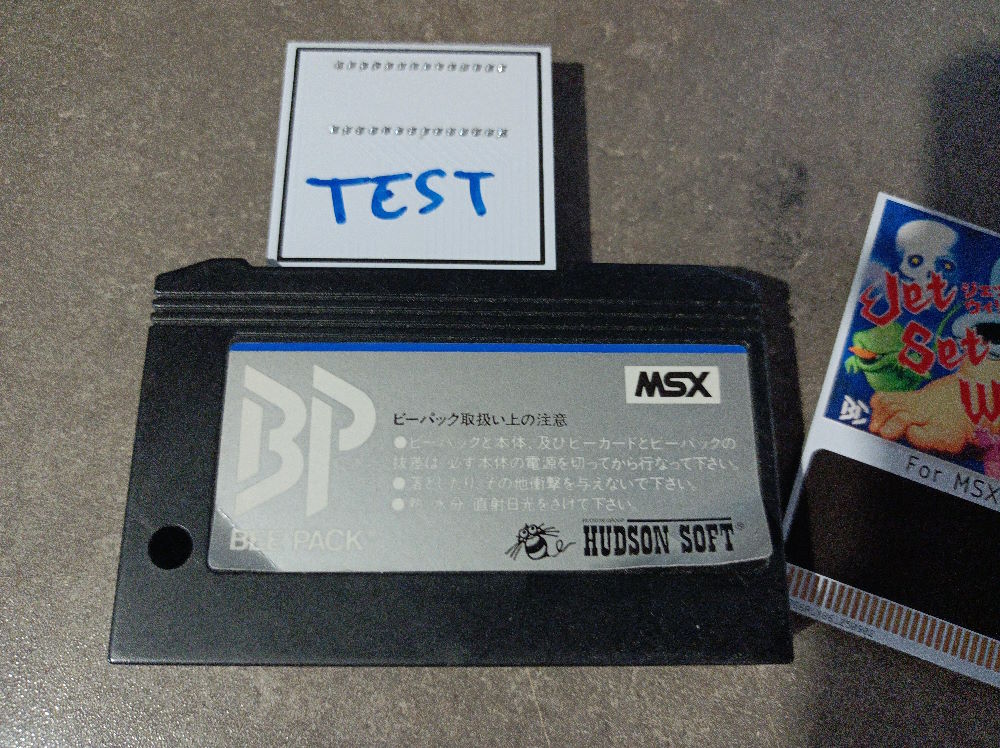

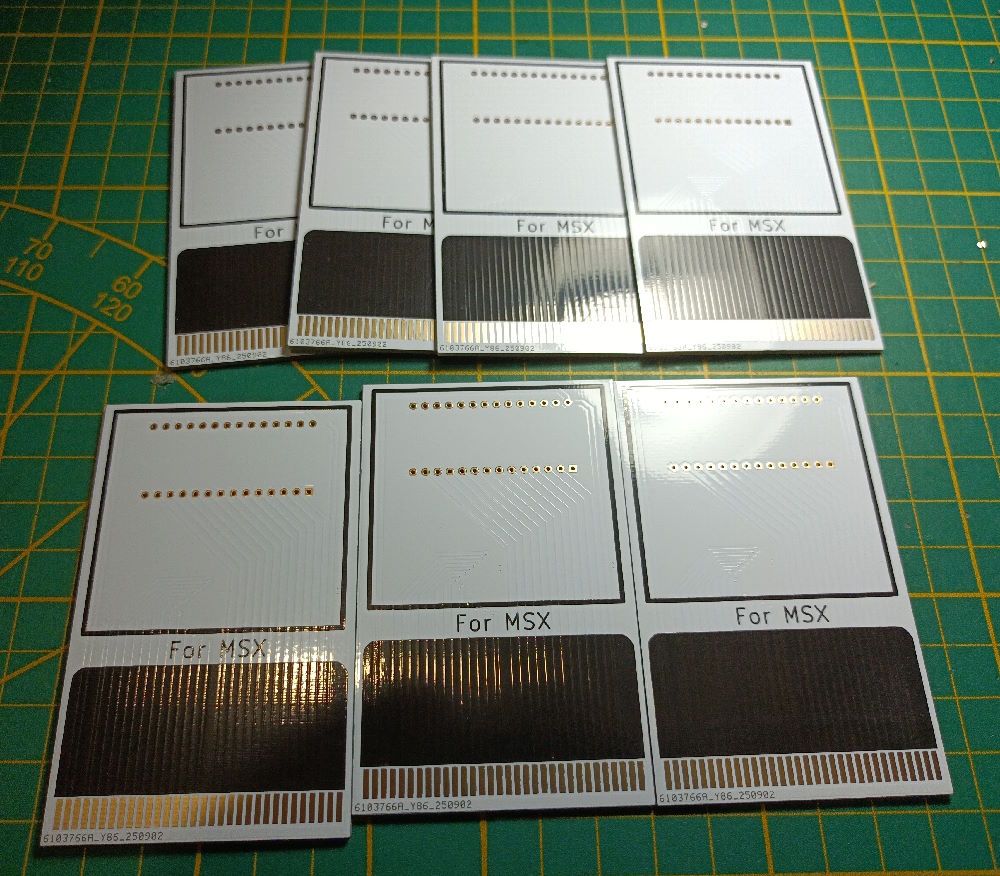

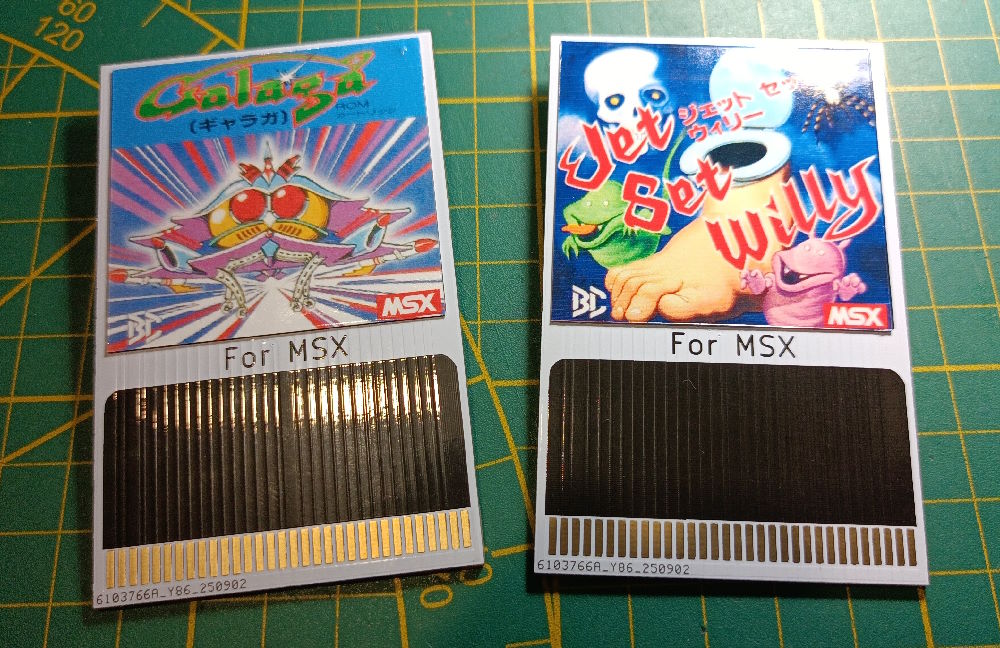

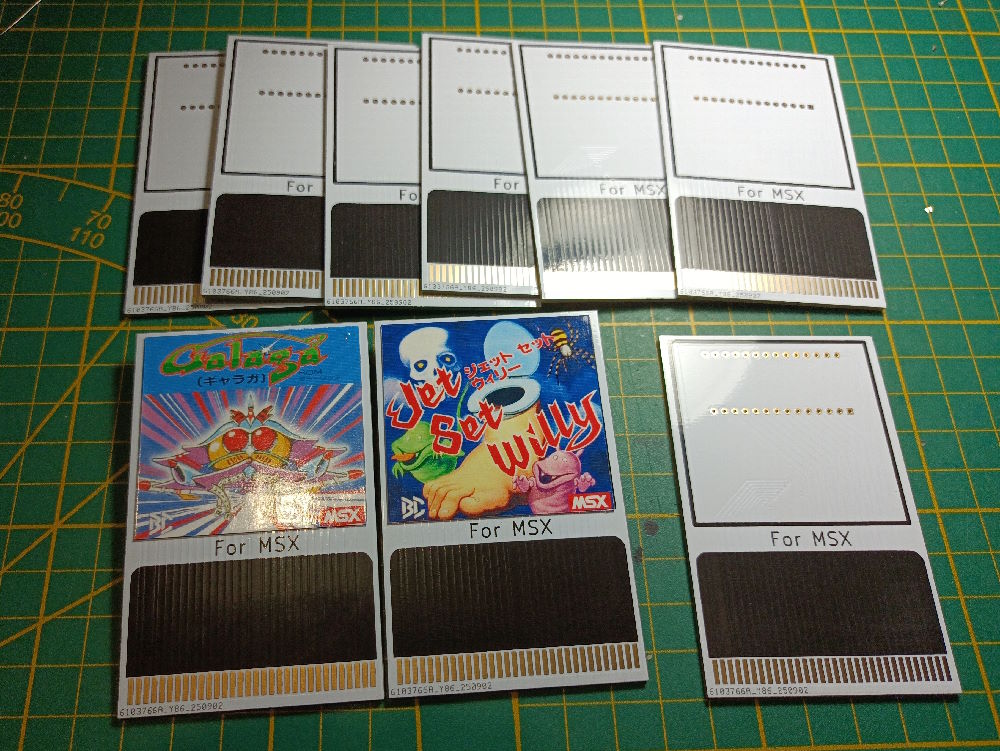

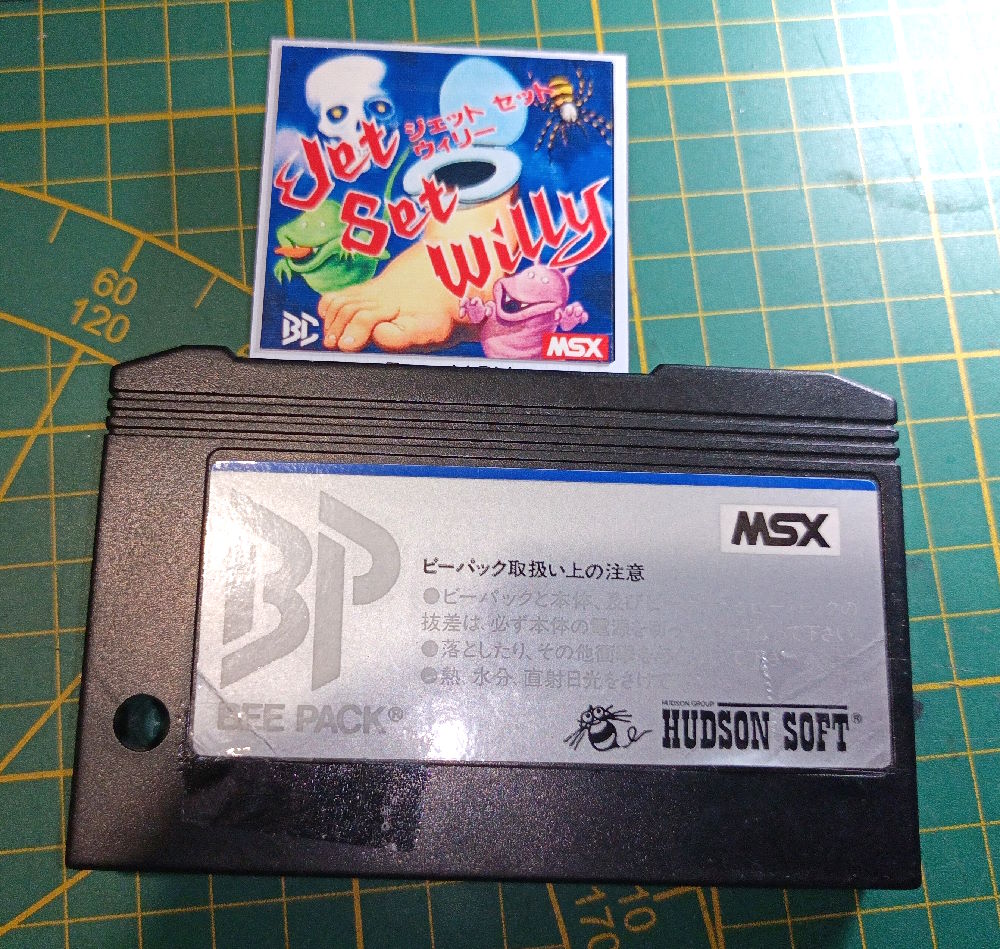

Carte recu, premier test et assemblage de 2 pieces. ça reste des prototypes. J'ai depuis, apporté des petites mise a jour
voici une premiere ebauche fonctionnelle en 16ko
Edité par
MSXlegend
Le 12/09/2025 à 11h13
voici une premiere ebauche fonctionnelle en 16ko
Edité par
MSXlegend
Le 12/09/2025 à 11h13
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Reuuuh...
Vais être obligé de me dégoter une cartouche pour beecard...
Vais encore devoir me fâcher avec mon banquier
Félicitations
Edité par
VieuxBouz1
Le 12/09/2025 à 13h07
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...
VieuxBouz1 :
Vais être obligé de me dégoter une cartouche pour beecard...
Vais encore devoir me fâcher avec mon banquier
Vais encore devoir me fâcher avec mon banquier
en effet ça coûte un peu
https://www.leboncoin.fr/recherche?text=msx+bee+card&kst=k&pi=e4988f01-819d-4ee5-92ad-3a2f16767766
Tous les jeux en 16ko semble fonctionner.
J'ai retiré la puce pour verifier quelque chose. Et j'ai remarqué que certain jeux ne fonctionnent que quand je raccorde CE sur CS1 et d'autre CE sur CS2
avec la puce, je ne suis pas arrivé a faire fonctionner les jeux en 32ko meme en inversant les bank1 et bank2
J'ai retiré la puce pour verifier quelque chose. Et j'ai remarqué que certain jeux ne fonctionnent que quand je raccorde CE sur CS1 et d'autre CE sur CS2
avec la puce, je ne suis pas arrivé a faire fonctionner les jeux en 32ko meme en inversant les bank1 et bank2
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
ah ça y est, J'ai compris la blague de la mouche
tu sais que tu m'as donné une idée ?
Edité par MSXlegend Le 12/09/2025 à 20h24
tu sais que tu m'as donné une idée ?
Edité par MSXlegend Le 12/09/2025 à 20h24
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Jipe :
comme il y a deja ................la Spider Card ...........
La spider card ne porte que le nom, c est pas de la meme famille que la beecard, c est une simple cartouche qui n'a pas besoin de base comme la bee pack Edité par MSXlegend Le 15/09/2025 à 00h54
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
