Hello
Apres la reproduction de la Bee Card, je me suis penché sur une idée que Jipé m'a donné. J'ai donc refait a ma façon une Cartouche PACK et sa CARD
La carte sera effacable et programmable sur MSX, la taille ne depassera pas 32ko.

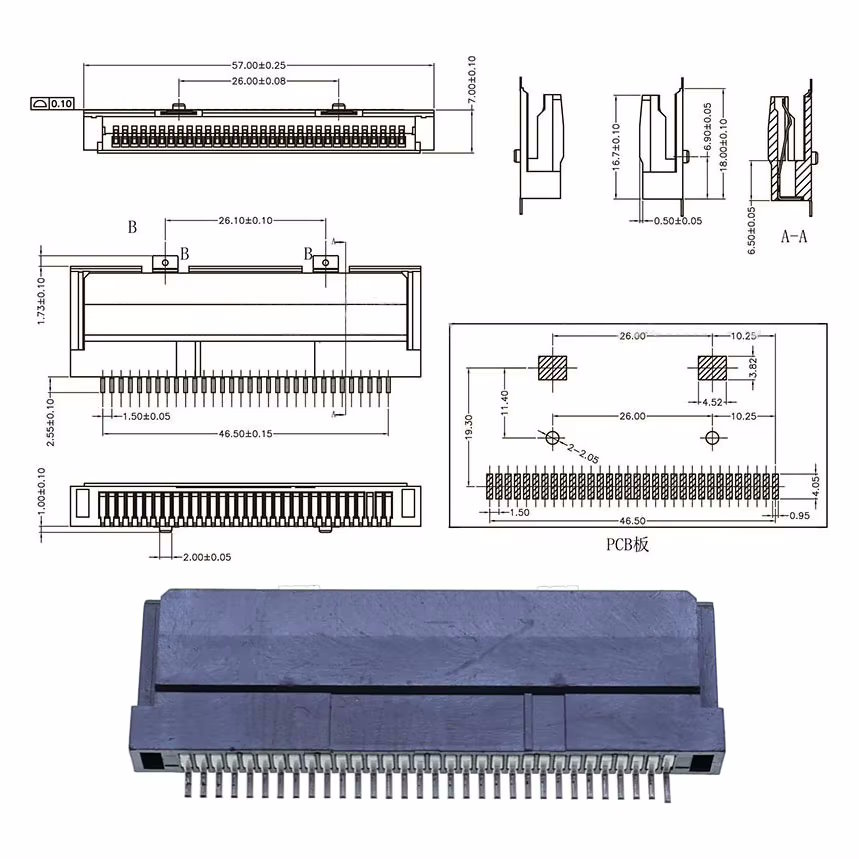

Pour y arriver, je me suis basé sur une connectique a souder 32 broches pour carte Gameboy. Le PCB a donc la meme taille que celle d'une game boy/color.
Je me suis basé sur les dimensions de celle ci:
Edité par
MSXlegend
Le 15/09/2025 à 03h40
Apres la reproduction de la Bee Card, je me suis penché sur une idée que Jipé m'a donné. J'ai donc refait a ma façon une Cartouche PACK et sa CARD
La carte sera effacable et programmable sur MSX, la taille ne depassera pas 32ko.
Pour y arriver, je me suis basé sur une connectique a souder 32 broches pour carte Gameboy. Le PCB a donc la meme taille que celle d'une game boy/color.
Je me suis basé sur les dimensions de celle ci:
Edité par
MSXlegend
Le 15/09/2025 à 03h40
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
apres 10 heures de boulot et de nombreux ajustements et de tests, je suis arrivé a ça.
La cartouche FoxPack vu de face:
La cartouche FoxPack vu arriere:
Edité par
MSXlegend
Le 15/09/2025 à 04h13

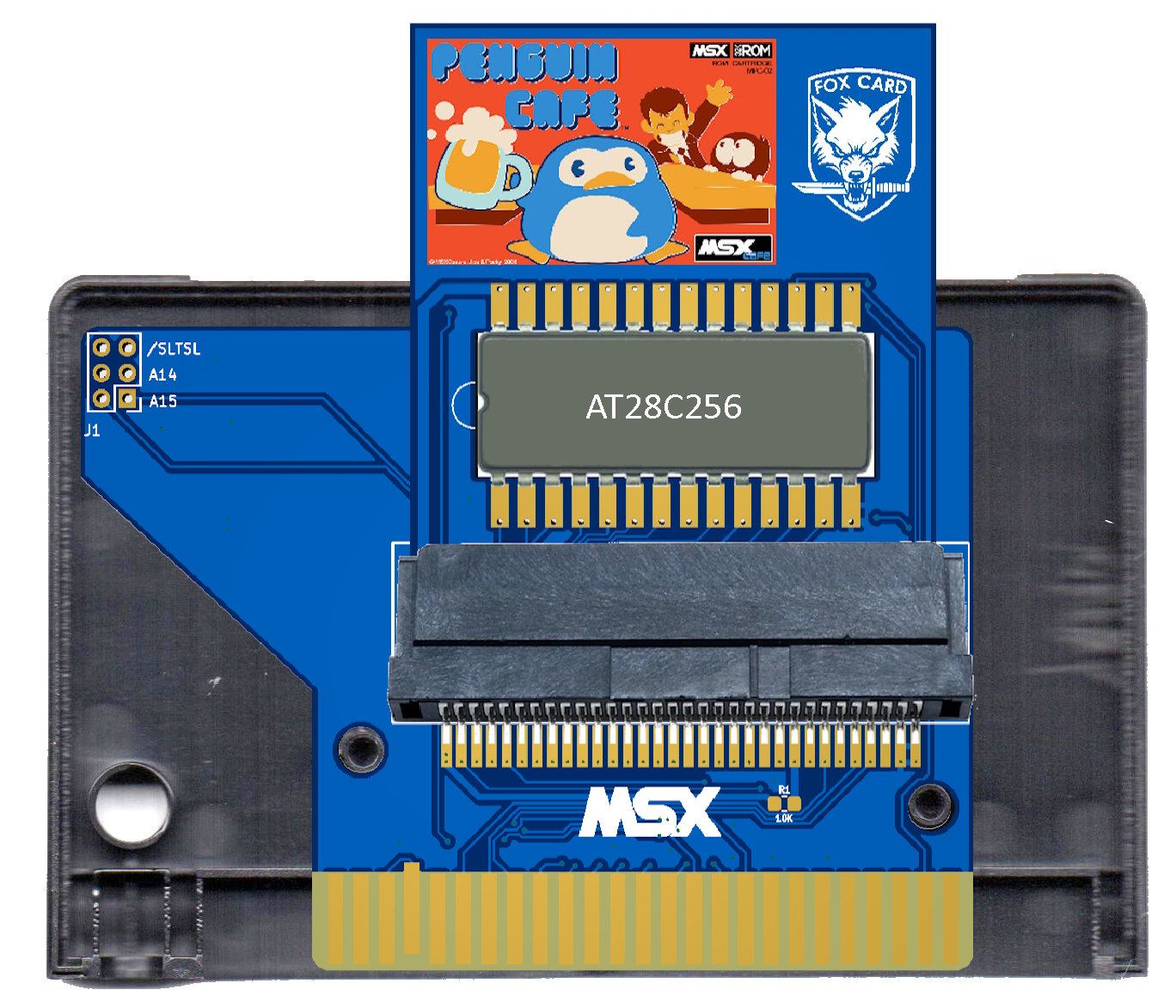

La cartouche FoxPack vu de face:

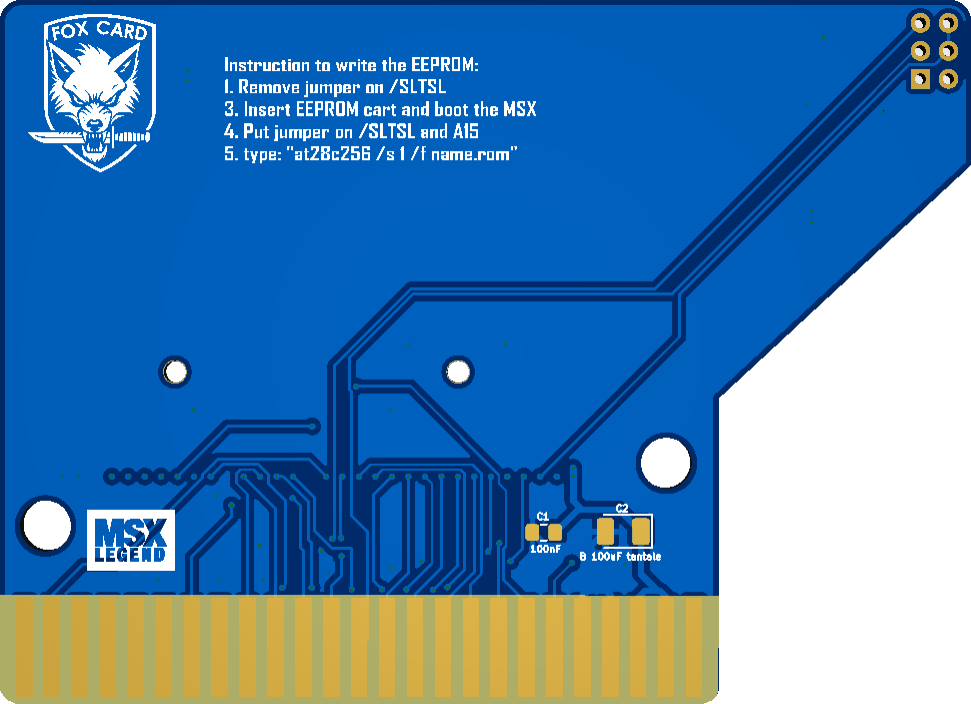

La cartouche FoxPack vu arriere:
Edité par
MSXlegend
Le 15/09/2025 à 04h13
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
J'ai du travailler sur la PackCard et la SoftCard en même temps pour y arriver.
La FoxCard de face:
La FoxCard de dos:
La FoxCard de face:
La FoxCard de dos:
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
voici plus ou moin a quoi cela devra resssembler la FoxCard:

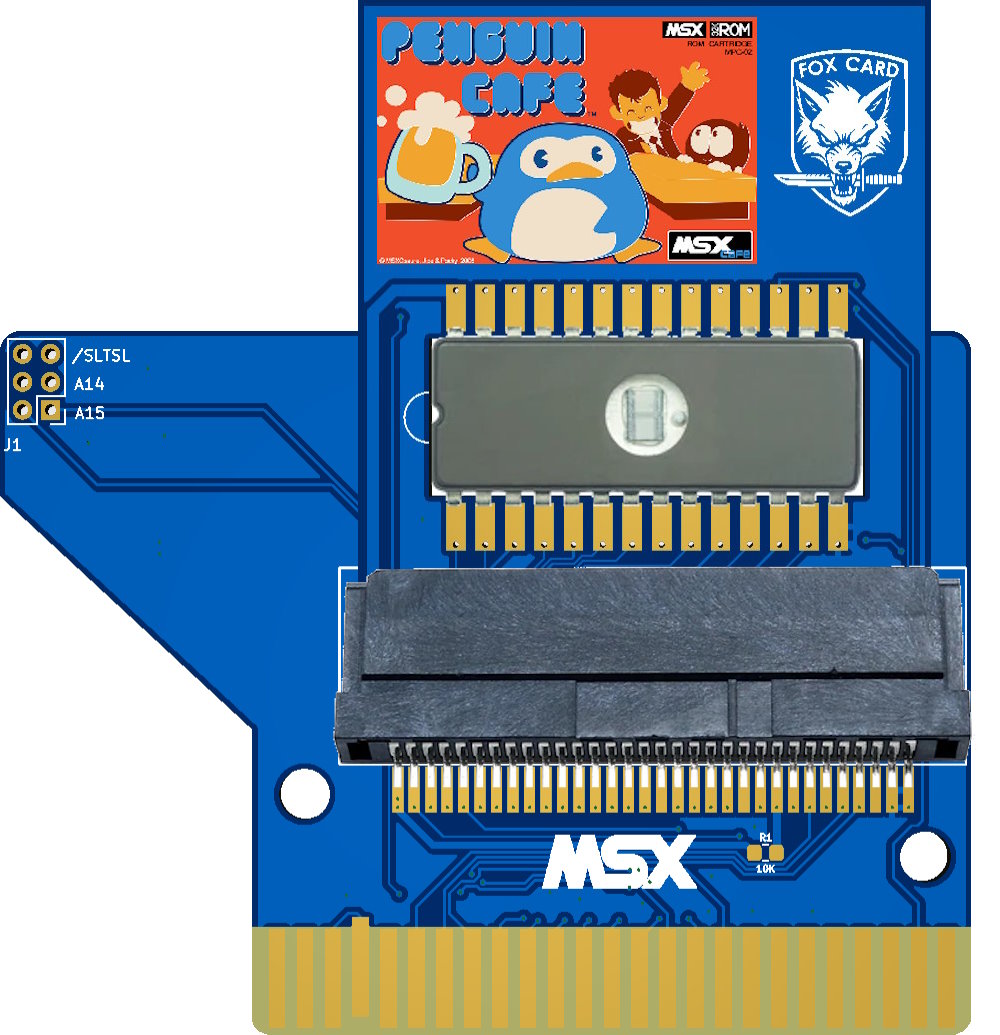

Et une fois enfiché dans sa base:
Edité par
MSXlegend
Le 15/09/2025 à 04h21
Et une fois enfiché dans sa base:
Edité par
MSXlegend
Le 15/09/2025 à 04h21
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Quelle passion !
Tout cela est bien joli.
Tout cela est bien joli.
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM / Gotek/ I/O Expander / Carnivore 2 ~8Mb FlashROM~1024Ko RAM~IDE~FM-PAC(MSX Music)~SCC+ / Wozblaster
Philips NMS 8255Azerty 128Ko RAM 128 Ko VRAM
Beaaauuu
) si tu veux bien
:
VieuxBouz1 :
Pourquoi ce dévers sur la pack card?
(pas compatible avec une boîte de cartouche standard)
(pas compatible avec une boîte de cartouche standard)
ben si : le connecteur d'une cartouche n'est pas centré pour éviter l'insertion à l'envers quand elle est dans son boitier
exemple : https://msxvillage.fr/upload/pcb_xpander_on-off.jpg
VieuxBouz1 :
(pas compatible avec une boîte de cartouche standard)
ça a été concu pour rentrer dans un boitier overrich. Rien n'est fait au hasard !!
Edité par
MSXlegend
Le 15/09/2025 à 15h13
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

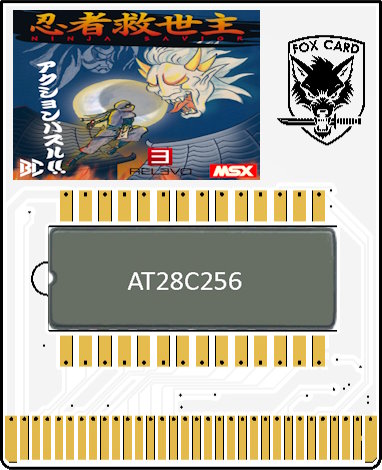

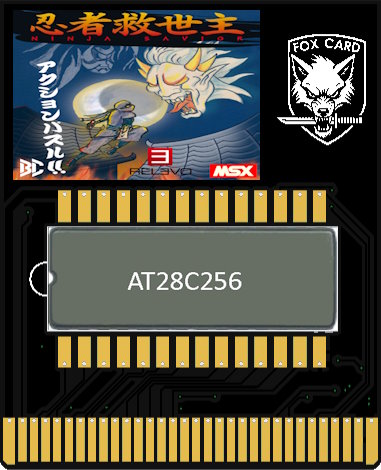

Pouvez vous m'aider a choisir. est ce qu'on reste sur du blanc standard (ecriture noire), ou je fait une edition en noire (et donc ecriture blanche)
Edité par MSXlegend Le 16/09/2025 à 03h42
Edité par MSXlegend Le 16/09/2025 à 03h42
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je préfère la noire également.
Combien tout cela peut-il coûter ?
Je ne sais pas vraiment s'il y a des jeux 32K que j'aimerai avoir en carte.
Peut-être des versions ROM de Maxima, Robot Wars, Mac Attack... qui étaient parmi mes jeux préférés en 1987.
Combien tout cela peut-il coûter ?
Je ne sais pas vraiment s'il y a des jeux 32K que j'aimerai avoir en carte.
Peut-être des versions ROM de Maxima, Robot Wars, Mac Attack... qui étaient parmi mes jeux préférés en 1987.
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM / Gotek/ I/O Expander / Carnivore 2 ~8Mb FlashROM~1024Ko RAM~IDE~FM-PAC(MSX Music)~SCC+ / Wozblaster
Philips NMS 8255Azerty 128Ko RAM 128 Ko VRAM
IL y a tres peu de composants. les cartes, il y en a pour 6 a 8€ max les 2 pcb, et l'eeprom de 32ko, je ne sais pas encore, c est un peu plus cher ! pas encore trouvé de fournisseur fiable. je peux deja dire que rien que la cartouche seul avec son boitier et jaquette (mo compris) max 15€ sans la Fox Card ! l'objectif, (pour le msxvillage uniquement) c'est d'avoir la Fox Card a moin de 10€ mais ce sont des prix max, ce qui sera determinant, c'est le tarif de l'eeprom.
Je vote pour la noire aussi
Il y aura la phase de test, et les delais de commande a prendre en compte
Si tout fonctionne, les fichiers seront peut etres misent a disposition dans mon Github
Edité par
MSXlegend
Le 16/09/2025 à 11h17
Je vote pour la noire aussi
Il y aura la phase de test, et les delais de commande a prendre en compte
Si tout fonctionne, les fichiers seront peut etres misent a disposition dans mon Github
Edité par
MSXlegend
Le 16/09/2025 à 11h17
