L'atelier Manbow 2 à poil. [Interdit aux moins de 18 ans] [Carré blanc] [Brigitte lahaie] Mise à nue d'une cartouche Manbow 2.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 16/12/2011 à 10h50

Reprise du message précédent

J'ai cru comprendre que plutot que de chercher à comprendre le programme dans le FPGA qui à été "obfuscationné" (lol c'est du javanais)

Je pense que TheWipeMaster veut Copier/Coller le contenu FlashRom + FPGA tel que présent sur la SCC+ 1024 sur Manbow 2.

Enfin...C'est ce que j'ai compris :fou Edité par igal Le 16/12/2011 à 10h51


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 16/12/2011 à 16h49
Oui je suis plus pour une solution copier coller ! je sais c 'est pas super glorieux comme solution mais c est pas le but :p


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 16/12/2011 à 22h51
TheWhipMaster :
Oui je suis plus pour une solution copier coller ! je sais c 'est pas super glorieux comme solution mais c est pas le but :p


Si tu peux m'affirmer qu'un simple copier collé est possible, et que je puissent utiliser manbow2 comme simple flashrom 1024k SCC+, alors j'e commande de suite la flashrom SCC+ espagnol si besoin (et je te demanderais certainement de convertir mon manbow2 :p )


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 03/08/2013 à 14h25
igal : (déplacé pour plus de clarté) :
TheWhipmaster à fait quelques tests sur Manbow2.

L'idée étant de transformer Manbow2 (vendue pour pas grand chose), en "SCC+ 1024" vendue beaucoup beaucoup plus chère.

La solution la plus simple selon lui est de dumper une Cartouche "SCC+ 1024" afin de la Re-Dumper sur une cartouche Manbow2.



A partir de là, j'ai attendu que cette cartouche soit vendue pas trop chère sur le Village.

Le jour venu, la cartouche à été vendue quelques minutes avant ma proposition.

(L'acheteur n'ayant pas manifesté son intention de prêter sa cartouche, le projet est resté en veille :p )



A ce propos, TheWhipmaster attend toujours "le Prêt d'une SCC+ 1024" afin de pouvoir mettre en pratique sa théorie.


La cartouche que tu as loupé de peu est au chaud sur la côte d'opale !! ;)

N'avais sans doute pas lu l'intégralité du post destiné, initialement, à mettre à poil Manbow 2 ...

Elle peut bien évidemment voyager au sein du village..

Je peux également essayer de dumper son contenu si l'un d'entre-vous m'indique la marche à suivre..


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 03/08/2013 à 15h16
Lut Sven:

Pour le Dump, ce serait cool de ta part :top

Tu peux fabriquer le câble comme sur ce schéma:


Te faut aussi le software à trouver quelque part par là => http://www.embest-tech.com/shop/jtagcable

Autrement, j'ai un petit module JTAG que j'utilisais lorsque j'étais encore polygame. (Enfin...Quand je m'occupais d'autres consoles dont la 360 :oups )

Il s'agit du module NBZ v1.1 (celui de droite):

Je peux te l'envoyer.

Il te restera quelques fils à souder jusqu'à ta cartouche. (dans ce genre là):


Pour la partie software par contre, je sais pas du tout.
Il y a bien un petit logiciel proposé par NBZ360 mais qui est conçu pour Dumper la Nand de la 360.
J'ai absolument aucune idée concernant la partie Software :oups

Faudrait voir si TheWipmaster peut te driver :D




Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 03/08/2013 à 15h28
@Igal : Pour le port parallèle, oublie ... j'ai bien quelques modules NZB bien rangés mais je vais plutôt utiliser un cable USB-JTAG (compatible Xilinx).
Par contre, je vais essayer de récupérer le logiciel de Xilinx depuis le taf (80x plus rapide qu'à domicile).
J'ai sorti des cartons une 1024SCC+ déjà ouverte (j'avais envisagé de faire les modifications stéréo/clock ... juste envisagé :lol )


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 04/08/2013 à 12h57
Sven y a rien de bien mechant pour dumper le xc3500 il faut seulement câbler le jtag de la cartouche et démarrer l ise puis faire un read.
C est dommage j ais vu ce message trop tard ... Car je suis déjà de retour en Inde sans mon matos de bidouilleur :( j ai même oublier de prendre mes composants pour le VDU ...


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 956

Le 05/08/2013 à 14h45
TheWhipMaster :
Car je suis déjà de retour en Inde sans mon matos de bidouilleur :( j ai même oublier de prendre mes composants pour le VDU ...




Heu je suppose que la poste n'était sur le chemin qui te menait à l'aéroport? :hum


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 09/09/2021 à 14h19

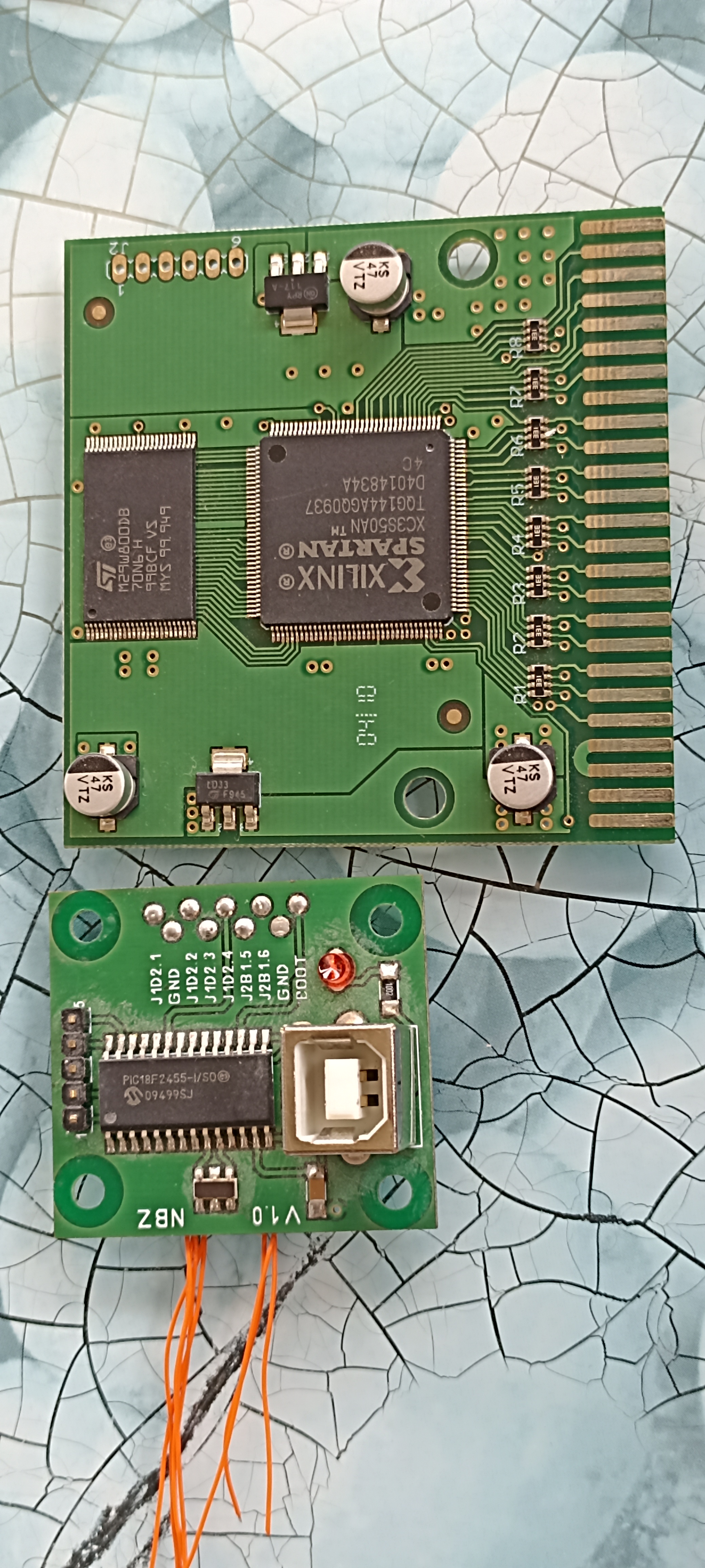

Je suis en train de mettre de l'ordre dans mon bordel et je trouve à quelques minutes d'intervalle le module Jtag 1.0 de Nzb (pour hacker les lecteur de Xbox 360) et un jeu manbow 2 dépecé !

Un signe du ciel peut être :fou



SveN :
@Igal : Pour le port parallèle, oublie ... j'ai bien quelques modules NZB bien rangés mais je vais plutôt utiliser un cable USB-JTAG (compatible Xilinx).
Par contre, je vais essayer de récupérer le logiciel de Xilinx depuis le taf (80x plus rapide qu'à domicile).
J'ai sorti des cartons une 1024SCC+ déjà ouverte (j'avais envisagé de faire les modifications stéréo/clock ... juste envisagé :lol )


@Sven j'ai encore un exemplaire de manbow 2 tout neuf au cas où je crame celui là :oups

Me faut juste le logiciel pour exploiter le Jtag :siffle Edité par igal Le 09/09/2021 à 16h26


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 15/09/2021 à 14h31
J'adore
Igal tu réponds à un post de Sven, 8 ans après :lol

" Le temps ne compte pas pour ceux qui l'ignorent. " ;) Edité par ericb59 Le 15/09/2021 à 14h31


banniere-ericb59e
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 17/09/2021 à 14h33
Jipe :
c'est quoi ça réponse sur MRC ;)



@jipe: réponse a quelle question?

_Comment lire/modifier le xilink C3S50AN ou alors, le faire fonctionner correctement sur un MSX overclocké?

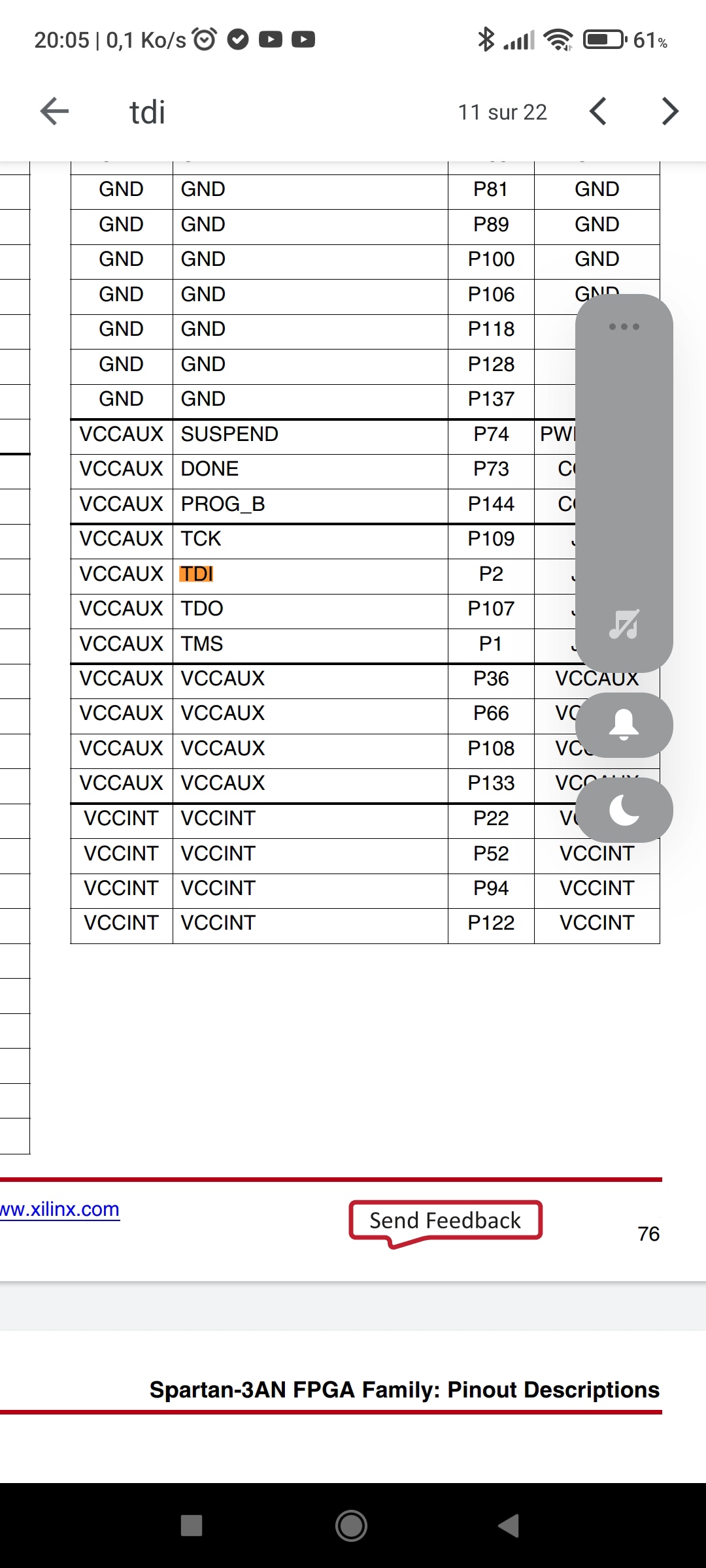

J'ai jeté un oeil sur le datasheet et j'ai relève ces infos que j'ai trouvé intéressantes sur le Jtag.





Voir pins : 1 / 2 /107 et 109

Nb: Les pistes sont pas très compliquées a suivre et il semble bien qu'elles soient reliées au Jtag. (Je dois tester au multimètre)
Par contre, le module nbz est actuellement programmé pour attaquer la faille de la 360.
Je me demande si, de la même façon qu'il faut reprogrammer le pic18f2455 pour attaquer la PS3, je me demande s'il faut reprogrammer le NBZ pour faire une "simple lecture Jtag" du XC3S50AN :moue

Pour injecter la mise à jour du module, il suffit de shunter GND et BOOT afin de permettre la reprogrammation du 18F2455 afin de le rendre opérant avec la PS3.


Edité par igal Le 17/09/2021 à 15h00


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 17/09/2021 à 19h23
Selon les info récolté sur cette page, igal utilise son smartphone comme réveil, a un réseau limité,, vide sa batterie en laissant le Bluetooth et le WiFi allumé, regarde 2 video en même temps mais on sait pas c'est caché :oups

Bref c'est quoi exactement un xiling machin chose, un fpga de la mort ? Qui contient une eeprom ou flash reprogrammable ? :tea



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 17/09/2021 à 21h10
Xilink c'est la marque.. en realite, je devrais dire un Fpga xilink XC3S50AN.

Le Fpga, je pense que tu connais déjà mais si je devais définir ce que j'ai compris, c'est une sorte de [Cpu/système/pâte à modeler].

Si je dis pas de conneries (c'est assez rare lol) c'est comme si tu construisait un/des Cpu mais en plus, avec plein de choses autour. Un système complet :)

Le truc c'est que ce composant "modelé" peut être protéger en lecture par son auteur :p

Tout ça est à prendre avec des pincettes mais dans les grandes lignes, je crois pas trop me tromper.

Edit: PQ un réseau limité?
Je charge un film Netflix complet en peut être 20 secondes! :D Edité par igal Le 17/09/2021 à 21h14
