J'ai fait faire des cotations pour du 7040 mais pas donné parce que je demandais pour 10 pièces...TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Ok je vais voir car il me faut 5x9958 ,4xV7040 ,2xV7010,2xV7020,2xV7030 sans compter les petits trucs du genre ram,chip sonore ...
Car perso j'aime bien l idee de superposition via v7040 ... mais quitte a faire flamber du composant , je me dit une digitaliseur,titreur et superimposition ca peut etre cool aussi Edité par TheWhipMaster Le 04/07/2013 à 20h36
Car perso j'aime bien l idee de superposition via v7040 ... mais quitte a faire flamber du composant , je me dit une digitaliseur,titreur et superimposition ca peut etre cool aussi Edité par TheWhipMaster Le 04/07/2013 à 20h36
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Si tu relis tout les post mes premières idée c'était 7010 + 7040. Mais devant la difficulté de trouver du 7010 et le prix du 7040 je suis ensuite parti sur une solution plus abordable. C'est certainement le cheminement de pensée qu'a du suivre le Brésilien.
Ça transpire dans la conception de son prototype.
Ça transpire dans la conception de son prototype.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
On m'appelle le petit rapporteur
Citation:
Re
nota : la synchro trame est toujours coïncidente avec la synchro ligne donc attention à l'entrelacement.
autre solution LM1881 + le monostable sur la sortie csync.
JR
Fin de Citation:
Jiherve a posté ça y a deux heures env
Citation:
Re
nota : la synchro trame est toujours coïncidente avec la synchro ligne donc attention à l'entrelacement.
autre solution LM1881 + le monostable sur la sortie csync.
JR
Fin de Citation:
Jiherve a posté ça y a deux heures env
déjà dit dans vieux post dans ce sujet:
4 VDP -> 3 x 7040 + 1 x7010
Solution de facilité, et pas donné rien que pour 7040, et pas encore trouvé de 7010 ce qui explique que j'ai continué à travailler le sujet pour remplacer le couple 7010 et 7040 par autre chose moins cher et plus simple à trouver.
C'est certainement le même constat qu'a fait le Brésilien, sinon il ne se serait pas ennuyer a trouver une solution autre...
4 VDP -> 3 x 7040 + 1 x7010
Solution de facilité, et pas donné rien que pour 7040, et pas encore trouvé de 7010 ce qui explique que j'ai continué à travailler le sujet pour remplacer le couple 7010 et 7040 par autre chose moins cher et plus simple à trouver.
C'est certainement le même constat qu'a fait le Brésilien, sinon il ne se serait pas ennuyer a trouver une solution autre...
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

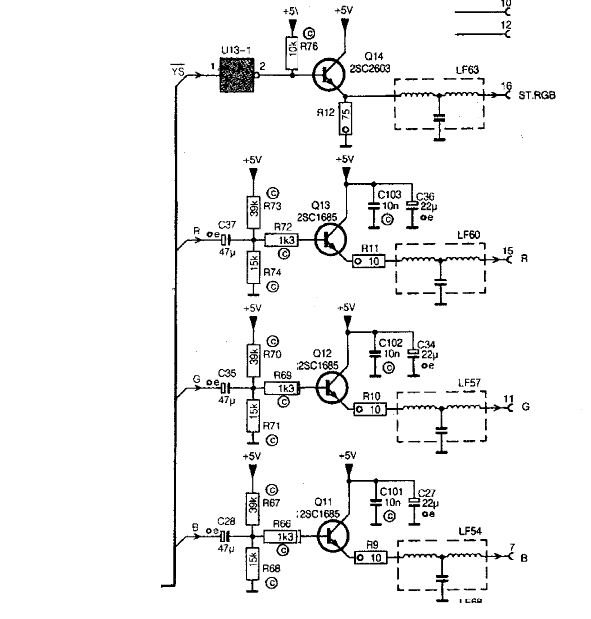

Je viens de réaliser le montage de [YS VDP Pin 10] Sur [LS04 Pin 1] => LS04 Pin 2] => [BC337-25] => Scart Pin 16
J'ai pas appliqué LF63 ni le petit condensateur qui s'y trouve. Je suppose qu'il est là pour filtrer
YS vient remplacer le +5V qui était la Pin 16 du Scart.
Résulta:
Par défaut, l'image s'affiche normalement.
Je fait:
Cette fois, l'image bascule dès l'éxécution du programme et non au bout de la seconde fois...
En fait, le comportement est exactement inverse des testes que j'avais fait sans le LS04
Par contre, toujours pas d'image en arrière plan.
J'ai un écran blanc (tramé) qui s'affiche en arrière plan.
Soit ma TV ne respecte pas la norme prévue pour afficher un Télétexte externe, soit il manque un truc (genre synchro des deux signaux
)
J'ai testé en Multi VDP ainsi qu'avec 2 MSX différents. Le résulta reste le même.
Faudrait peut être essayer avec un seul Quartz!
@Z80: Si tu veux d'autres testes, n'hésite pas. Edité par igal Le 08/07/2013 à 15h49
J'ai pas appliqué LF63 ni le petit condensateur qui s'y trouve. Je suppose qu'il est là pour filtrer
YS vient remplacer le +5V qui était la Pin 16 du Scart.
Résulta:
Par défaut, l'image s'affiche normalement.
Je fait:
Code TEXT :
10 VDP(10) =VDP(10)+&H10
Cette fois, l'image bascule dès l'éxécution du programme et non au bout de la seconde fois...
En fait, le comportement est exactement inverse des testes que j'avais fait sans le LS04
Par contre, toujours pas d'image en arrière plan.
J'ai un écran blanc (tramé) qui s'affiche en arrière plan.
Soit ma TV ne respecte pas la norme prévue pour afficher un Télétexte externe, soit il manque un truc (genre synchro des deux signaux
)J'ai testé en Multi VDP ainsi qu'avec 2 MSX différents. Le résulta reste le même.
Faudrait peut être essayer avec un seul Quartz!
@Z80: Si tu veux d'autres testes, n'hésite pas. Edité par igal Le 08/07/2013 à 15h49
Si je ne me trompe pas Antiope et teletexte utilisent un circuit de synchro ils recuperent le signal ajoute le texte et le balance dans la TV, c'est le meme principe que Canal, sauf que canal décode l image avant de la renvoyer ...
En revanche mettre YS au niveau haut force le mode fond transparent non ? Edité par TheWhipMaster Le 08/07/2013 à 17h59
En revanche mettre YS au niveau haut force le mode fond transparent non ? Edité par TheWhipMaster Le 08/07/2013 à 17h59
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Je sais pas exactement ce qui se passe, mais il se passe bien quelque chose c'est évident.
Les caractères du textes vibrent pas mal sur leurs contour.
COLOR 5,0,0 affiche un fond "Blanchis et étrangement tramé"
Il se passe bien quelque chose mais encore une fois, soit mon TV LCD ne joue pas son rôle correctement, soit il nous manque un truc.
A part utiliser le même quartz pour les deux sources vidéo (Tunner + RGBYs), je sais pas quoi faire de plus
Edité par
igal
Le 08/07/2013 à 19h57
Les caractères du textes vibrent pas mal sur leurs contour.
COLOR 5,0,0 affiche un fond "Blanchis et étrangement tramé"
Il se passe bien quelque chose mais encore une fois, soit mon TV LCD ne joue pas son rôle correctement, soit il nous manque un truc.
A part utiliser le même quartz pour les deux sources vidéo (Tunner + RGBYs), je sais pas quoi faire de plus
Edité par
igal
Le 08/07/2013 à 19h57
Le teletext n'est pas la bonne solution a mes yeux il faut que le melange soit fait en aval pour qu'il soit utilisable meme sur des moniteurs RGB classique qui eux ne disposent pas du teletext.
Pour le genlock en remplacement du V7010:
EL4585 il se mari pil poil avec EL4583 (synchro extractor).
EL4585 il se mari pil poil avec EL4583 (synchro extractor).
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Bon le EL4585 je l aime bien en revanche sont pote est en retraite mais je contact intersil ...
et le ISL59885 t en pense quoi ?
Edité par TheWhipMaster Le 09/07/2013 à 18h06
et le ISL59885 t en pense quoi ?
Edité par TheWhipMaster Le 09/07/2013 à 18h06
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Répondre
