les jeux font appel aux routines du bios pour gérer le clavierles touches directionnelles sont toutes sur la ligne Y8 de la matrice
il faut voir sur un autre MX10 si c'est le même défaut
6502man :
Pour les touches directionnelles sous Basic il faut utiliser celles qui sont en haut à droite du clavier, juste au dessus du pavé joystick
Effectivement, 6502man a raison.
Les 4 flèches de directions sont au dessus des grosses flèches turquoise.
Les 4 flèches turquoise + TR1 et TR2 (En bas a gauche) équivaut a un joystick intégré au MSX.
Citation :
Le pinout est il connu ?
J'aurais bien fait un connecteur pour extension sur ce port
J'aurais bien fait un connecteur pour extension sur ce port
A mon avis, tu va te faire chie...
Tous les signaux sont complétement mélangés.
Exemple avec le signal /RESET, normalement il est sur une broche impair du connecteur, là il ce retrouve une broche pair. J'ai placé une carte standard devant le connecteur arrière du CASIO, y'a carrément des straps sur les 3 premiers signaux (A droite et a gauche mais aussi bien au dessus qu'en dessous).
De plus et normalement, la PIN 2 du connecteur male doit ce retrouver a droite, au dessus. Là, elle est bien a droite mais en dessous, donc un effet de miroir ... enfin c'est la merd... quoi
Edité par
metalgear2
Le 23/12/2016 à 16h11
Peut être à ce moment la faire un adaptateur avec un connecteur edge femelle CASIO extension vers edge femelle standard MSX ???
Sauf qu'il manque des signaux donc ca ne seras pas standard, au moins peut être avec les cartouches de jeux ???
Sauf qu'il manque des signaux donc ca ne seras pas standard, au moins peut être avec les cartouches de jeux ???
Citation:
Je ferrais un test fil a fil pour voir si tous les signaux sont là. Dans tout les cas, il va manquer le -12v, +12v, SOUNDIN et peut être d'autre
Sauf qu'il manque des signaux donc ca ne seras pas standard, au moins peut être avec les cartouches de jeux ???
Je ferrais un test fil a fil pour voir si tous les signaux sont là. Dans tout les cas, il va manquer le -12v, +12v, SOUNDIN et peut être d'autre
Bonsoir,
Et de deux, après le MX10, le 1er MX101 sur les 3 en panne a reprit vie.
1 x Diode H.S
2 x RAM (CPU) H.S
Edité par
metalgear2
Le 23/12/2016 à 20h52
Et de deux, après le MX10, le 1er MX101 sur les 3 en panne a reprit vie.1 x Diode H.S
2 x RAM (CPU) H.S
Edité par
metalgear2
Le 23/12/2016 à 20h52
Pour rester dans le même topic du MX101, voilà une petite explication sur son clavier a gomme et le problème de mylar.

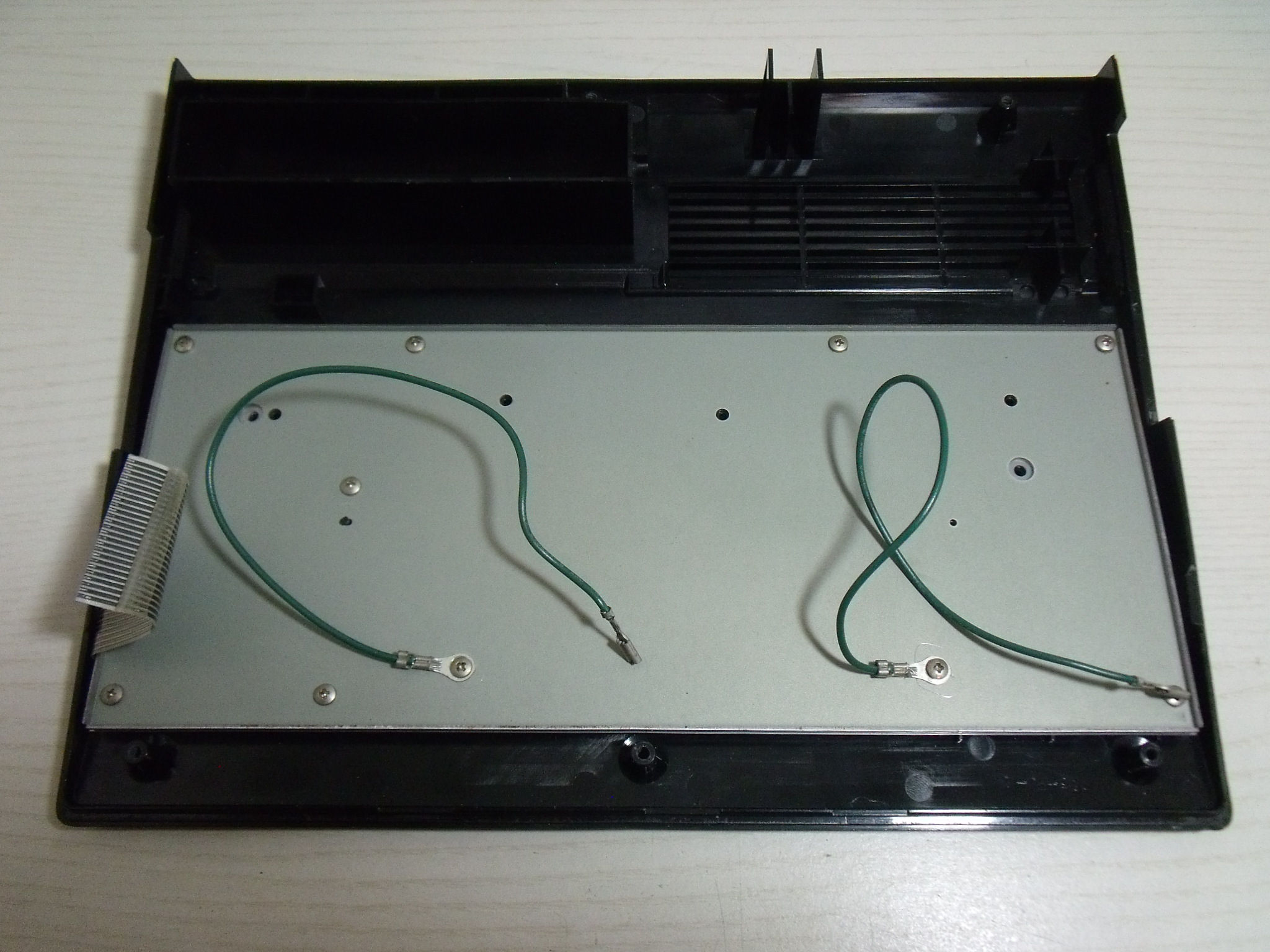

Pour avoir un accés au mylar, il faut déjà enlever toute les petites vis.

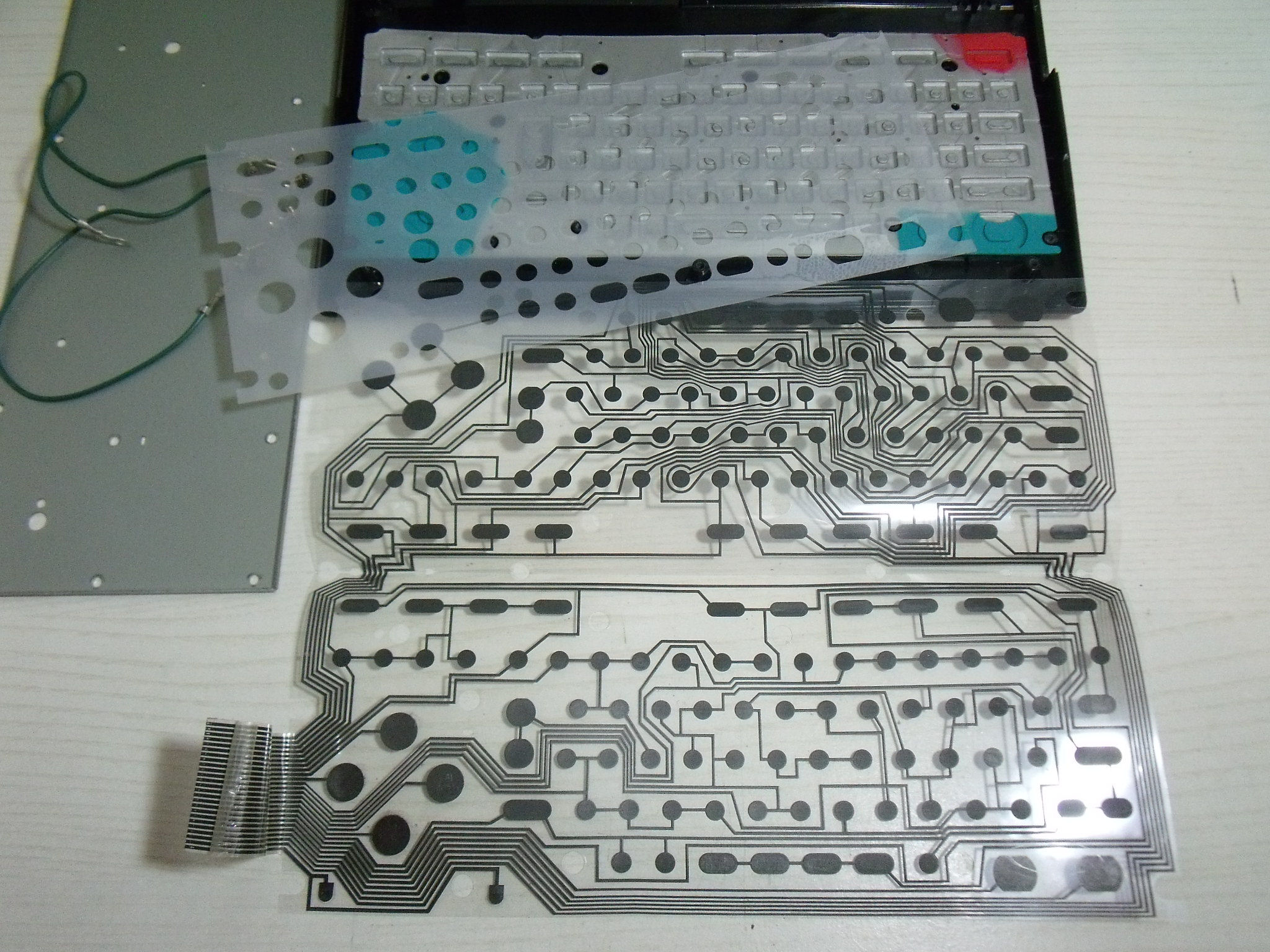

Le mylar est composé d'une double feuille avec les piste + une feuille de protection avec des trous pour faire isolant. Cette isolant sert a éviter des courts circuits entre la double feuille. Les trous servent a faire contact avec les deux pastilles ronde dés que l'on appui sur la touche.

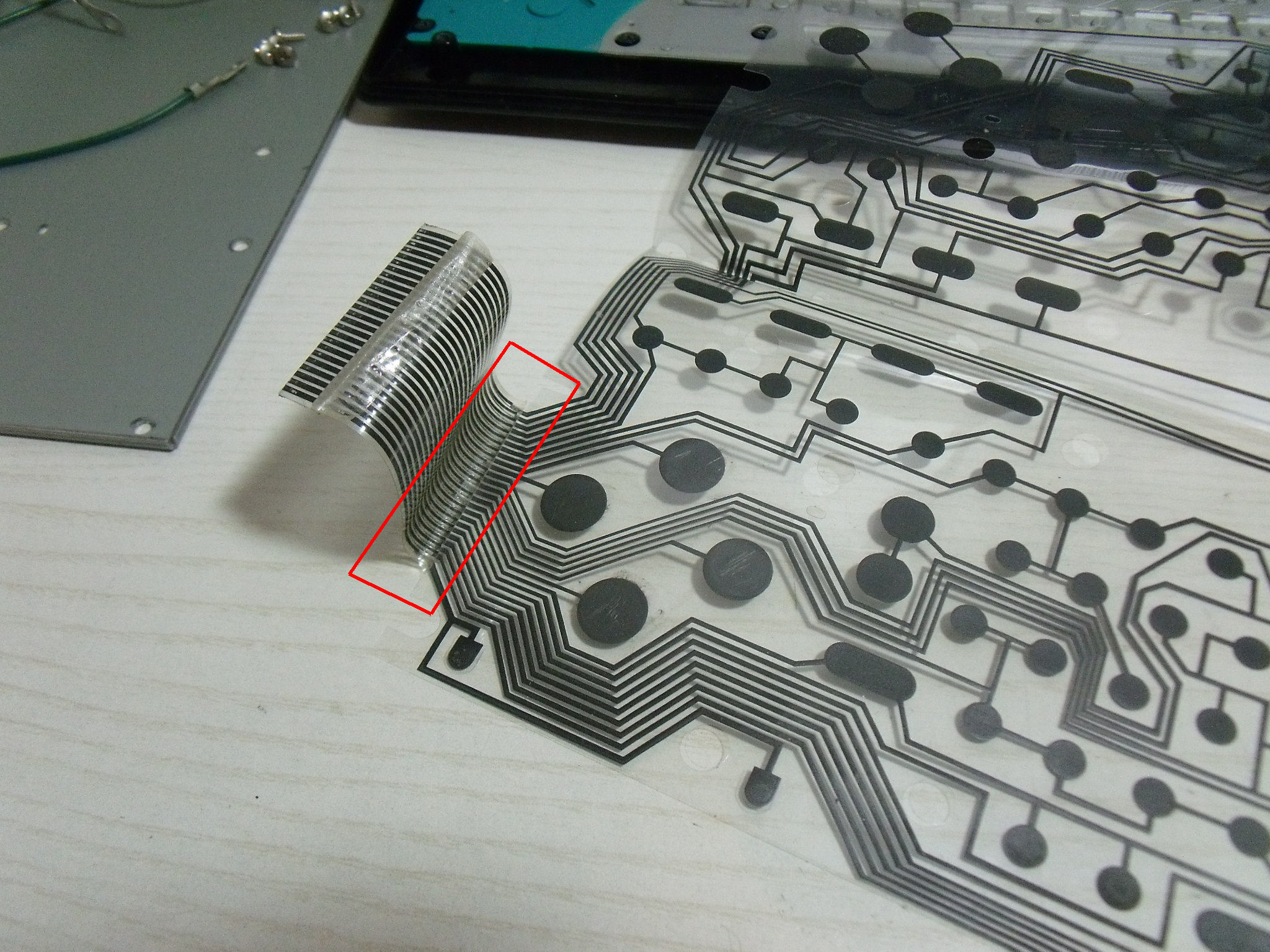

Le problème des touches qui ne fonctionnent pas, se trouve à la pliure (Entouré en rouge)

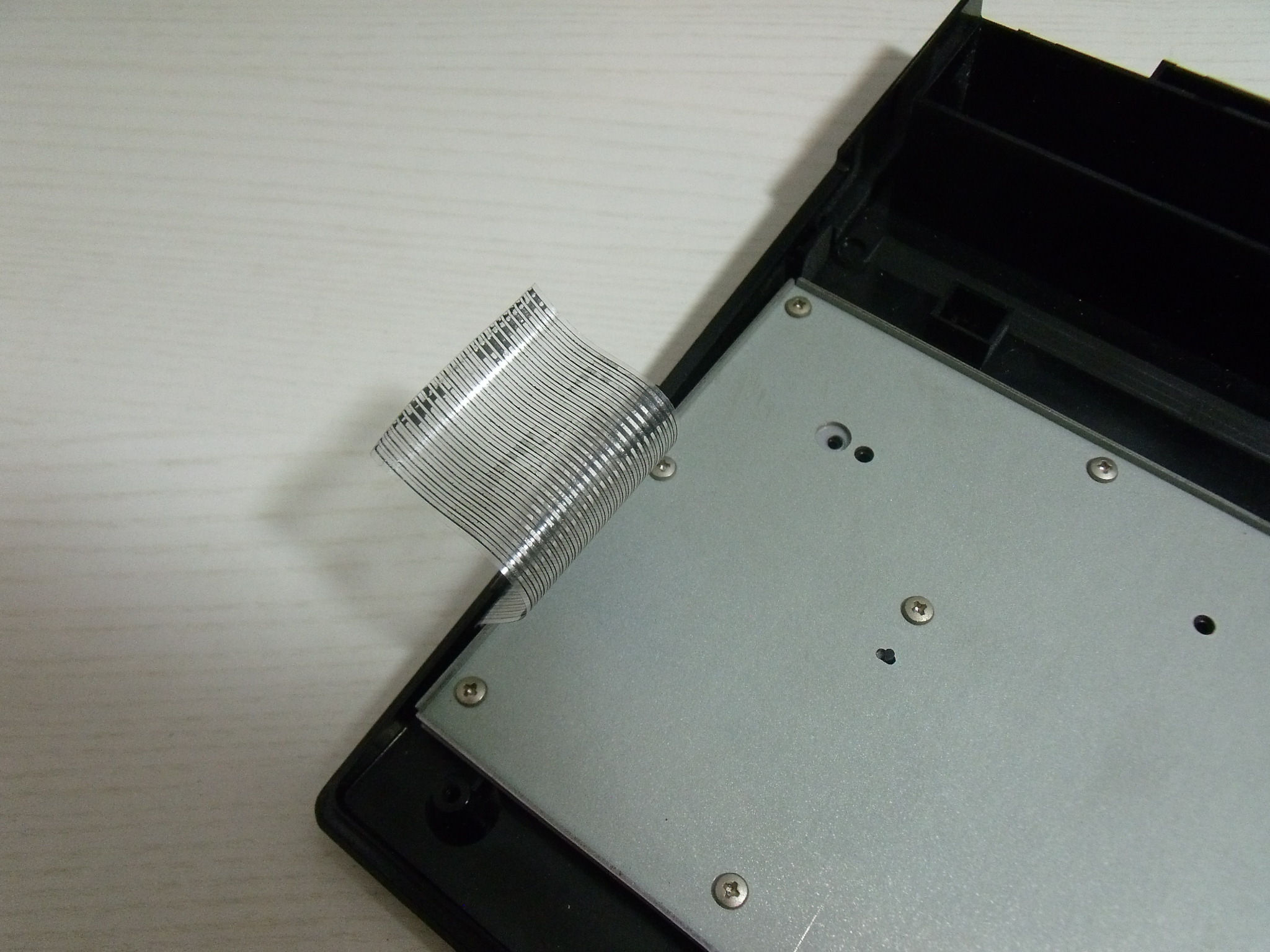

Avec le temps, le mylar a rendu l’âme. Il se décolle tout seul et les pistes ont disparus

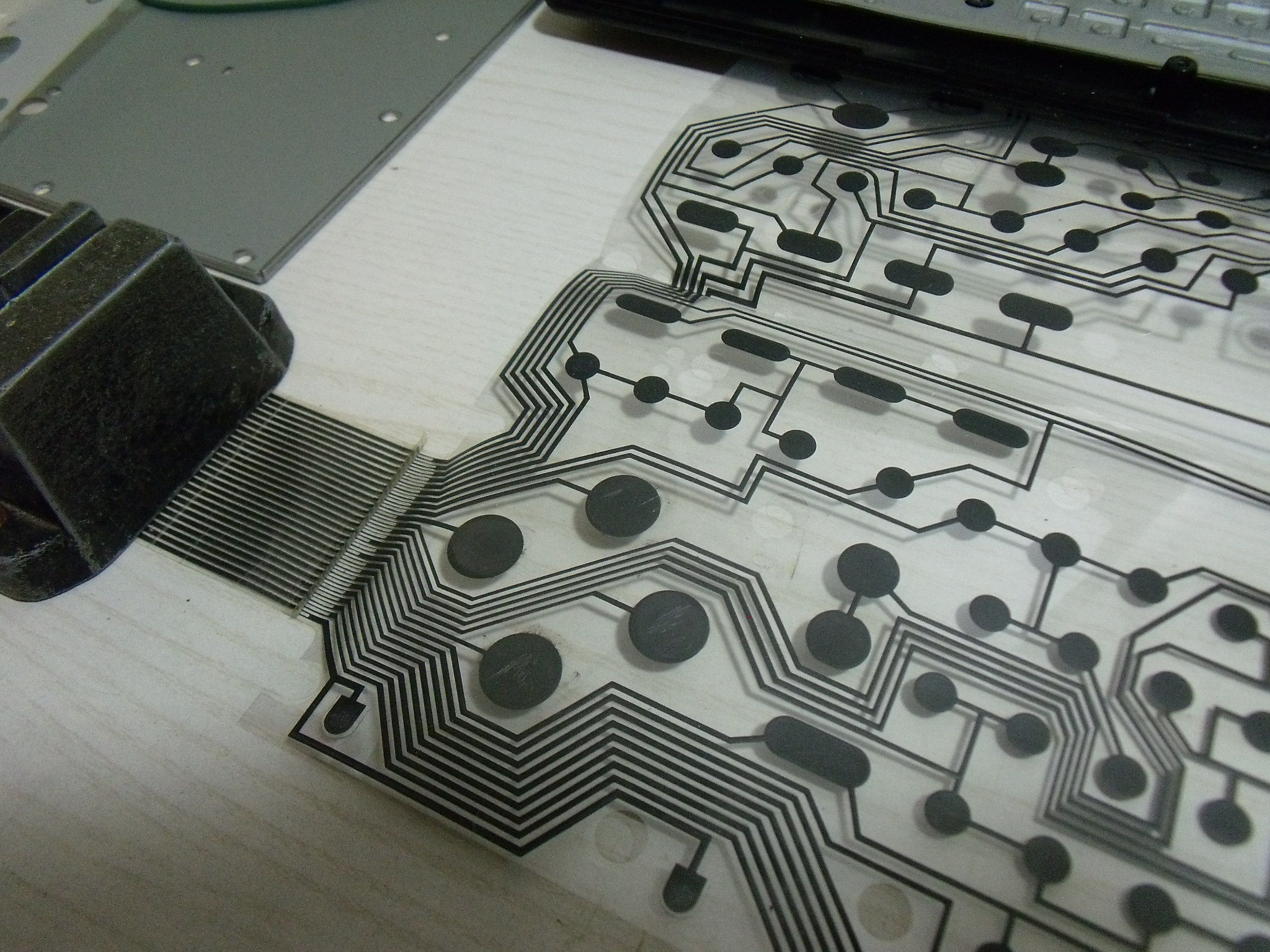

Sur un autre MX101, c'est carrément toute les pistes qui ont disparus de la nappe.
Edité par
metalgear2
Le 04/01/2017 à 23h56
Pour avoir un accés au mylar, il faut déjà enlever toute les petites vis.
Le mylar est composé d'une double feuille avec les piste + une feuille de protection avec des trous pour faire isolant. Cette isolant sert a éviter des courts circuits entre la double feuille. Les trous servent a faire contact avec les deux pastilles ronde dés que l'on appui sur la touche.
Le problème des touches qui ne fonctionnent pas, se trouve à la pliure (Entouré en rouge)
Avec le temps, le mylar a rendu l’âme. Il se décolle tout seul et les pistes ont disparus
Sur un autre MX101, c'est carrément toute les pistes qui ont disparus de la nappe.
Edité par
metalgear2
Le 04/01/2017 à 23h56
Visiteur
Vagabond
Message : 0
il n'y'avait pas de doute là dessus, le joypad est un joypad
je te confirme quand même qu'il fonctionne avec les jeux SG1000 et les conversions COLECO que tu as fait
le seul problème avec ces petits MSX, c'est qu'ils n'ont qu'un port cartouche et comme la MMM ne semble pas fonctionner avec les expanders que j'ai, y'a pas de son
je te confirme quand même qu'il fonctionne avec les jeux SG1000 et les conversions COLECO que tu as fait
le seul problème avec ces petits MSX, c'est qu'ils n'ont qu'un port cartouche et comme la MMM ne semble pas fonctionner avec les expanders que j'ai, y'a pas de son
Bonsoir,
A mon avis , cela ne vient pas de ton expandeur, le MX101 n'a pas de broche SOUND sur le port cartouche.
A mon avis , cela ne vient pas de ton expandeur, le MX101 n'a pas de broche SOUND sur le port cartouche.
Victor :
Bonsoir, ça c'est une info que je n'avais pas
Tu as du loupé le post, mais j'en parle ici : http://msxvillage.fr/forum/topic.php?id=3174&pt=3#m73813
Citation :
Pour autant, la MMM ne fonctionne avec aucun des trois expanders que j'ai quelque soit le MSX utilisé (MSX2 ou 2+ non plus).
Je connais pas bien la MMM, mais si il y a un expander déjà intégrer dans carte carte, c'est normal qu'il ne fonctionne pas sur un autre expander. Edité par metalgear2 Le 08/01/2017 à 19h59
Victor:
Tu as quoi comme expander Victor ?
Pour autant, la MMM ne fonctionne avec aucun des trois expanders que j'ai quelque soit le MSX utilisé (MSX2 ou 2+ non plus).
Tu as quoi comme expander Victor ?
