Reprise du message précédent

Je n'en connais pas précisément les caractéristiques techniques ce qui ne change pas grand chose pour moi car je ne suis qu'un utilisateur, l'électronique c'est pas mon truc.

@Fabf : je répondais à metalgear2, j'ai un expander marqué GOUDA (avec des interrupteurs) qui semble défectueux car seuls les deux premiers connecteurs fonctionnent, les deux autres je n'ai pas d'étiquette ni aucune mention sur la carte. l'un est une cartouche noire sur laquelle une nappe a été soudée jusqu'à une carte avec 4 connecteurs, l'autre est comme une grosse cartouche grise avec 4 connecteurs.

bingo, la partie qui dépasse de la cartouche sur ta photo semble identique à ce que j'ai

Victor:
C'est donc bien un des miens, j'en ai pas fait beaucoup avec nappe.

metalgear2:
Pas bête

Fabf:
Bah, on fait ce qu'on peut avec les moyen du bord

Citation:
Perso, si je devais avoir un crédit temps sur le MSX par week end, il serait bouffé dés le samedi midi

La MMM ne peut pas produire de son sur les MSX Casio car ils n'ont pas de -/+12V sur le port cartouche. Pareil pour l'FM-Pac.

http://www.msx.org/wiki/Casio_MX-10
http://www.msx.org/wiki/Casio_MX-101
http://www.msx.org/wiki/Casio_MX-15
http://www.msx.org/wiki/Casio_PV-7
http://www.msx.org/wiki/Casio_PV-16

Le Casio PV-7 est pire, il n'a pas d'entrée sonore non plus.

Popolon avait trouvé une astuce pour ajouter se passer du -/+12V et certaines MMM sont munies de ça mais, il m'a dit que si il refait une série de MMM ce système sera optionel.
L'idéal serait d'ajouter ces tensions directement sur le port cartouche.

Bonsoir,

Je reviens sur le post concernant le problème du mylar que j'ai expliqué un peu plus haut, ici : http://www.msxvillage.fr/forum/topic.php?id=3174&pt=4#m73931

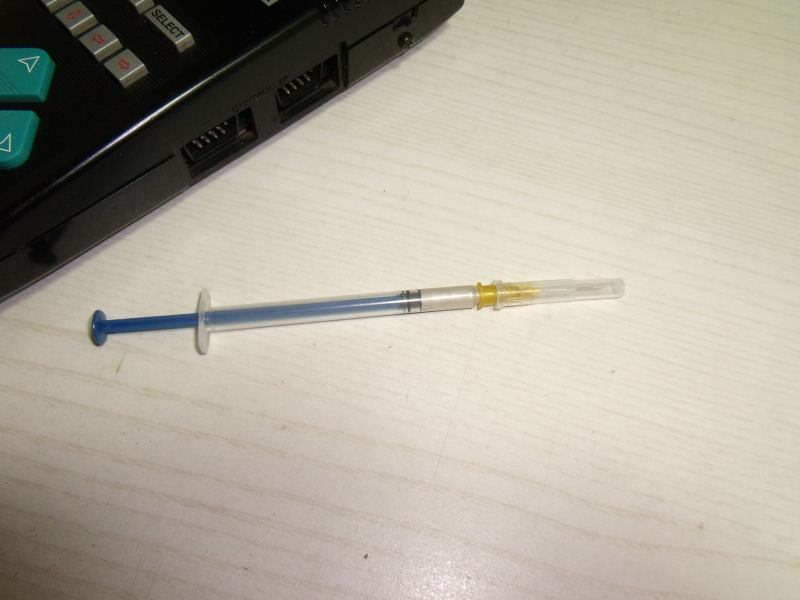

J'ai prit mon courage a deux mains et j'ai décidé de tenter le coup avec une colle argent conductrice : http://www.ebay.fr/itm/121990168050?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

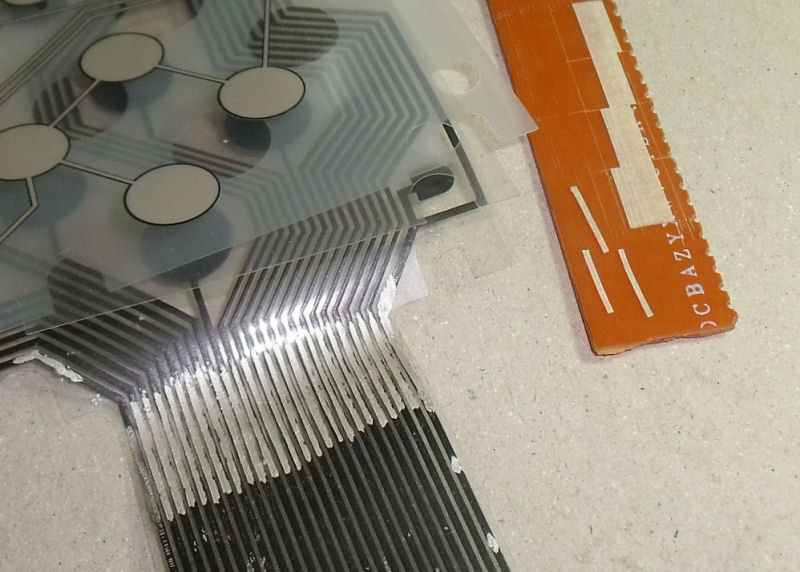

J'ai coupé des bandes de 1mm / 1.5mm de scotch en papier (Ruban de masquage pour peintre) que j'ai collé entre chaque piste pour éviter les courts circuits. Après séchage (Il prévoit 1 heure mais j'ai laissé sécher toute une nuit), j'ai décollé les bandes de scotch et gratter un peu le surplus.
Le résultat n'est pas très propre pour moi mais comme c'est la première fois que j'utilise ce produit, le principale c'est que le contact soit rétabli



Résultat, le MX101 a retrouvé son clavier
Bien sur, ça ce fait pas en 1 heure, j'ai passé mon week end a préparer le terrain

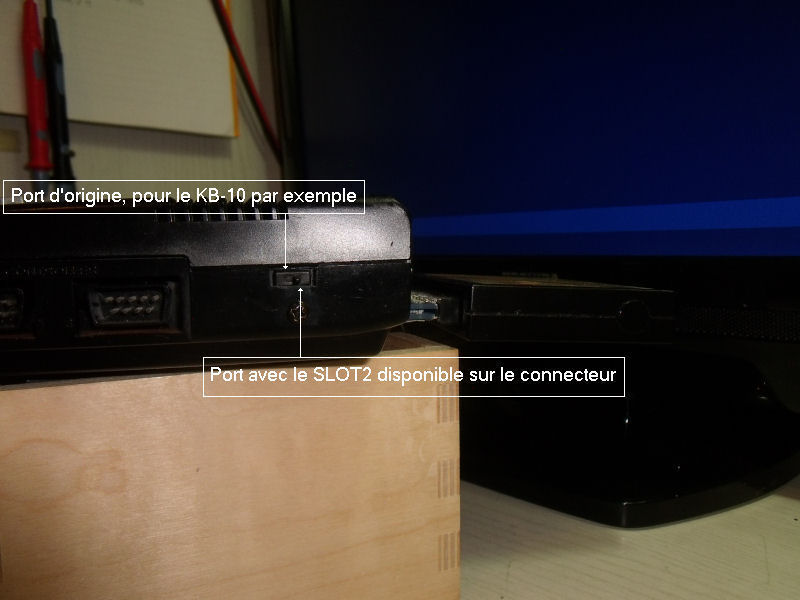

Pour revenir sur le SLOT2 que j'ai rajouté sur le port arrière que j'ai décrit aussi un plus haut, ici : http://www.msxvillage.fr/forum/topic.php?id=3248&pt=3#m74840

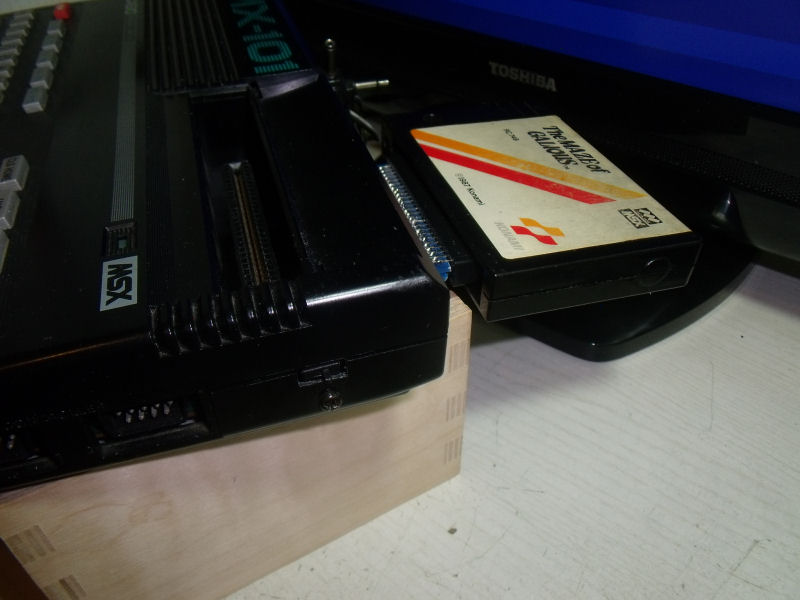

Avant de refermer le MX101, j'en ai profité pour rajouter un inter a glissière dont je parle dans le tuto. Je l'ai fait maintenant, car comme le mylar est assez fragile, au moins, je n'aurais plus à l'ouvrir.






Petite vidéo du résultat :

Dans la vidéo, je n'ai fait que quelques essais avec des touches, mais elles fonctionnent toutes

J'ai surtout galéré au début car quand le produit sèche, il s'étale est touche la piste a côté.
Il a fallu que je nettoie ce que j'avais fait en premier pour refaire une tentative. C'est pour ça que j'ai fini par mettre du scotch entre les pistes.

En tout cas, même si j'ai passé le week end dessus, le résultat en vaut le coup.
