L'atelier Fabriquer une interface disquette projet
Reprise du message précédent
BonjourJ'ai pu avoir tous les composants au magasin Saint Quentin radio à coté de la gare du nord, sauf le WDC37C65-PL que j'ai commandé en Chine via internet soit de 3 à 6 semaines pour le recevoir.
Or si PL signifie fabriqué en Pologne il est disponible en quantité chez :
http://domelektroniki.waw.pl/Sklep/product_info.php?products_id=148&osCsid=36664551e5efc33449f2f55109a8851e pour 6 zlotis soit 1,3€.
On est dans l'UE pas de droits de douane ni de tva supplémentaire et frais postaux légers.
Le problème c'est que l'interface n'est qu'en le polonais, je pensais avoir la traduction avec google, je n'y suis pas arrivé.
Quelqu'un parle-t-il polonais pour remplir leur questionnaire d'achat ce qui me permettrait de l'avoir plus rapidement que celui expédié de Chine?
SANYO PHC-28l
Salut

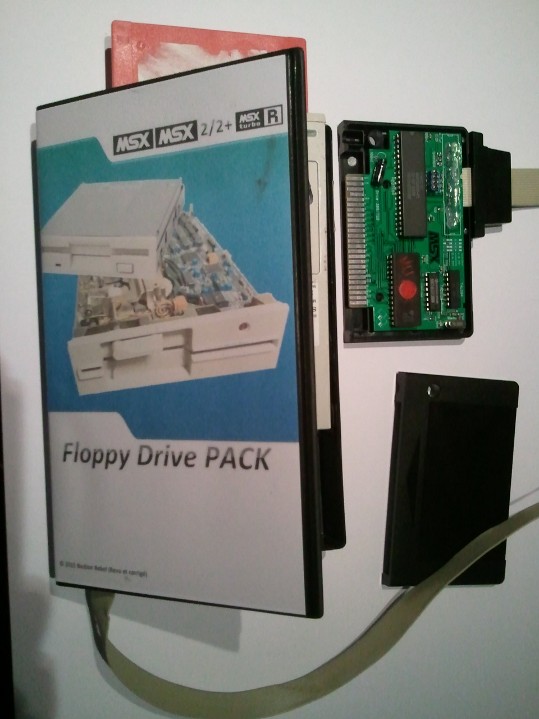

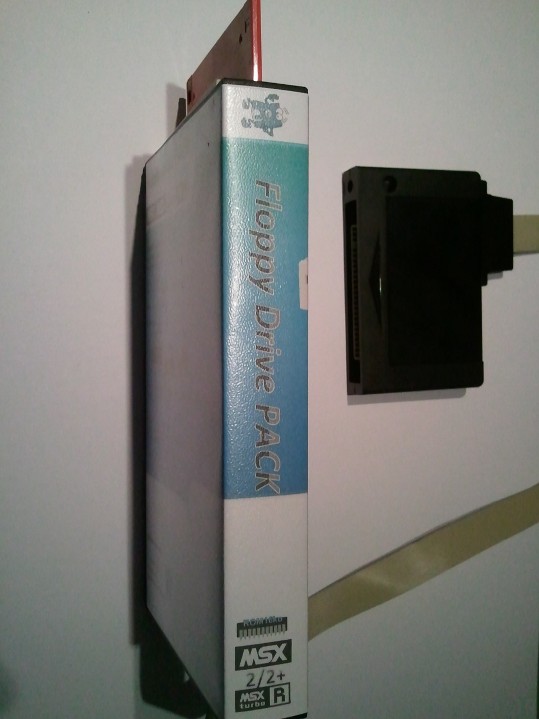

je me suis enfin remis sur l'interface floppy (TDC600) et voila ce que ca donne !!
euh antoin fais attention au type de WD37C65 uniquement de A ou B pas de C
je me suis enfin remis sur l'interface floppy (TDC600) et voila ce que ca donne !!
euh antoin fais attention au type de WD37C65 uniquement de A ou B pas de C
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
euh non c'est les ref des WD37C65A ou 65B mais les 65C ne sont pas compatible avec ce PCB (C=32Mhz / AB =16Mhz)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonsoir,
Je comprend pas Antoin !!!!!
Comme je l'ais dit en MP, le brochage du DIP et du PLCC n'est pas du tout la même chose. Le DIP est en 40 broches et le PLCC est en 44 broches.
Pourquoi cherches tu la différence entre les deux ?
Pour les A, B et C Bastion Rebel a tout a fait raison, c'est un probléme de fréquence
Je comprend pas Antoin !!!!!
Comme je l'ais dit en MP, le brochage du DIP et du PLCC n'est pas du tout la même chose. Le DIP est en 40 broches et le PLCC est en 44 broches.
Pourquoi cherches tu la différence entre les deux ?
Pour les A, B et C Bastion Rebel a tout a fait raison, c'est un probléme de fréquence
Je possède deja cette interface, fournie par MSXLegend , c'est la solution simple pour équipé un Msx 1 ou 2 voir un Zemmix avec un lecteur fonctionnel pour booter ses vieilles disquette sans se prendre la tête.
une version avec un lecteur Usb chinois peut etre une alternative aux autres interfaces
une version avec un lecteur Usb chinois peut etre une alternative aux autres interfaces
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
il parle du DIP 40 Rectangulaire (WD37C65) et le carre c'est la flash (29F040)!! enfin j'espère !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
il parle du DIP 40 Rectangulaire (WD37C65) et le carre c'est la flash (29F040)!! enfin j'espère !!
Non, il parle bien du WD37C95 PLCC
euh en PLCC y as 2 XTAL (2XT1 et 2 XT2) regarde bien le DATASHEET !!
Edité par
Bastion Rebel
Le 20/03/2016 à 20h31
Edité par
Bastion Rebel
Le 20/03/2016 à 20h31
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Je sais bien qu'il y a deux XTAL, ce que je veux dire, c'est que Antoin veut savoir la différence entre le DIP40 et le PLCC44.
Enfin, bref ... de toute façon, sur ma PCB ou la tienne, c'est un DIP40, comme ça, le probléme est résolu
Enfin, bref ... de toute façon, sur ma PCB ou la tienne, c'est un DIP40, comme ça, le probléme est résolu

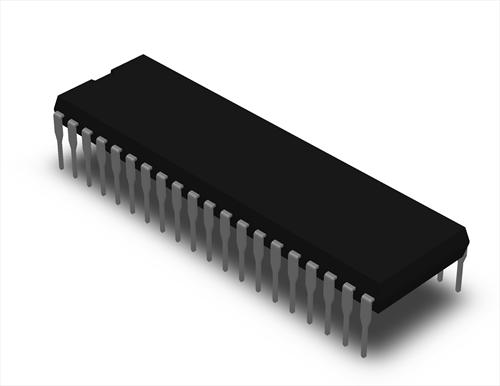

le DIP c'est 2 rangées de broches paralléles
http://www.3dcontentcentral.com/ShowModels/ContentCentral/DIP40-600-metric/DIP40-600-metric.JPG
le PLC 44 c'est enfichable sur un support carré avec les broches tout autour
http://jeffrey.co.in/images/plc44.jpg
http://www.3dcontentcentral.com/ShowModels/ContentCentral/DIP40-600-metric/DIP40-600-metric.JPG
le PLC 44 c'est enfichable sur un support carré avec les broches tout autour
http://jeffrey.co.in/images/plc44.jpg
Metalgear2,
Comment ça se fait que la Disk-ROM de ton interface téléchargeable sur ton site fait 512Ko au lieu de 16 ?
http://mymsx2.free.fr/montages/Cartouche_FDD/cartouche_fdd.html
Ça use la flash Rom pour rien et le fait que la ROM soit en double doit ralentir l'initialisation du MSX puisqu'il se peut qu'elle se lance deux fois.
Comment ça se fait que la Disk-ROM de ton interface téléchargeable sur ton site fait 512Ko au lieu de 16 ?
http://mymsx2.free.fr/montages/Cartouche_FDD/cartouche_fdd.html
Ça use la flash Rom pour rien et le fait que la ROM soit en double doit ralentir l'initialisation du MSX puisqu'il se peut qu'elle se lance deux fois.
De nos jours une flashrom 512Ko est plus simple à utiliser et moins cher qu'une eprom 16Ko
Bonjour,
Le fichier est tout simplement une copie de la 29F040.
GDX :
Comment ça se fait que la Disk-ROM de ton interface téléchargeable sur ton site fait 512Ko au lieu de 16 ?
Le fichier est tout simplement une copie de la 29F040.
metalgear2 :
Le fichier est tout simplement une copie de la 29F040.
C'est ce que je pensais mais c'est bizarre qu'elle se retouve doublée. Tu ferais mieux de faire un fichier de 16Ko ou au moins enlever le reflet car là, la Disk-ROM se lance sans doute deux fois à l'initialisation du MSX puisque le système trouve deux fois la même entête. Une Disk-ROM rend la mains au système après son initialisation. Ce n'est pas comme les ROM de jeux ortinaires. Edité par GDX Le 26/03/2016 à 13h06
