L'atelier [Réglé] Câble RGB vers PERITEL pour MSX

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 04/05/2015 à 13h07

Reprise du message précédent

Tu as oublié d'indiquer où relier vers le ML-F80 ou bien c'est les lignes du tableau qui correspondent aux numéros de broches 1 à 8 ?.



bpmsx :
il y a une petite erreur dans le tableau "Description des broches" ou audio ne vas pas sur la broche 8 peritel mais sur la les broche(s) 2 et ou 6 suivant stereo ou non, mais les MSX son en mono


Merci, j'ai corrigé. Edité par GDX Le 04/05/2015 à 13h12

outrun Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 03/05/2015 à 20h05

Messages: 17

Le 04/05/2015 à 14h39

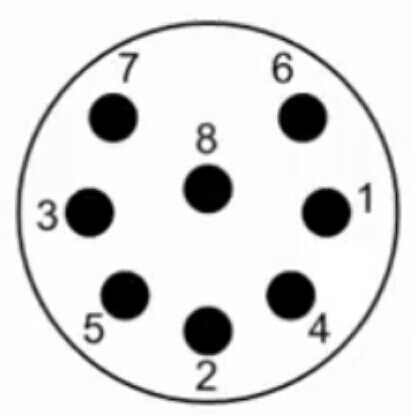

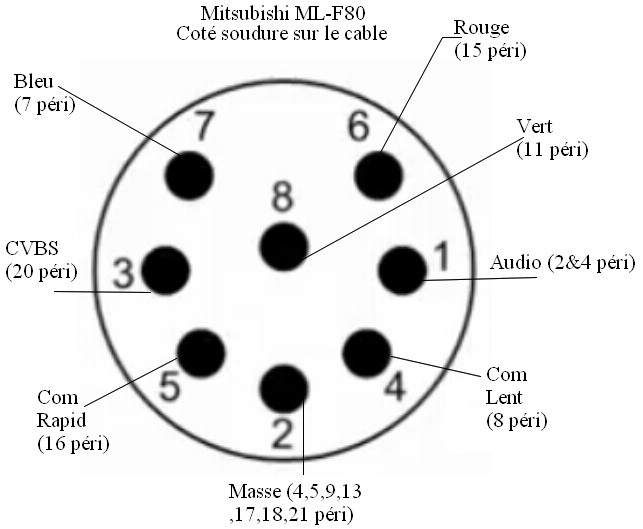

Côte soudure


DIN------------------->PERITEL

1 AUDIO-----------> 2,6
2 MASSE----------> 4,5,9,13,14,17,18
3 CVBS-------------> 20
4 CVBS 12V------> 8
5 RVB 5V----------> 16
6 ROUGE----------> 15
7 BLEU-------------> 7
8 VERT-------------> 11

Problème résolu!

E-mail Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10903

Le 04/05/2015 à 14h45
c'est le même que le yeno 64 , voir ici

http://www.msxvillage.fr/forum/topic.php?id=1237

:noel
Site web
outrun Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 03/05/2015 à 20h05

Messages: 17

Le 04/05/2015 à 14h50
Non, regarde le pin 7 ! ;)
E-mail Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10903

Le 04/05/2015 à 14h55
mince alors , as tu essayé toute la palette des couleurs pour voir si elle correspond ?

COLOR 1 noir
..
..
COLOR15 blanc

:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 04/05/2015 à 15h03
Curieux, on dirait que les ML-F80 n'ont pas tous un connecteur RVB.

https://vintagegamer.wordpress.com/2013/12/23/mitsubishi-msx-ml-f80/

J'aimerai bien voir des photos du tien.

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 04/05/2015 à 15h07
GDX :
Curieux, on dirait que les ML-F80 n'ont pas tous un connecteur RVB.



https://vintagegamer.wordpress.com/2013/12/23/mitsubishi-msx-ml-f80/



J'aimerai bien voir des photos du tien.


C'est ce que je me disais aussi un peu plus haut, j'en ai trouvé aucun avec une DIN !!!!!


Mon site consacré au MSX : http://mymsx2.free.fr
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 04/05/2015 à 15h17
Bienvenu Outrun.

Prochaine étape: upgrader msx1 en msx2 :)

Et c'est qu'un début lol

Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
outrun Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 03/05/2015 à 20h05

Messages: 17

Le 04/05/2015 à 20h07
Jipe :
mince alors , as tu essayé toute la palette des couleurs pour voir si elle correspond ?



COLOR 1 noir

..

..

COLOR15 blanc

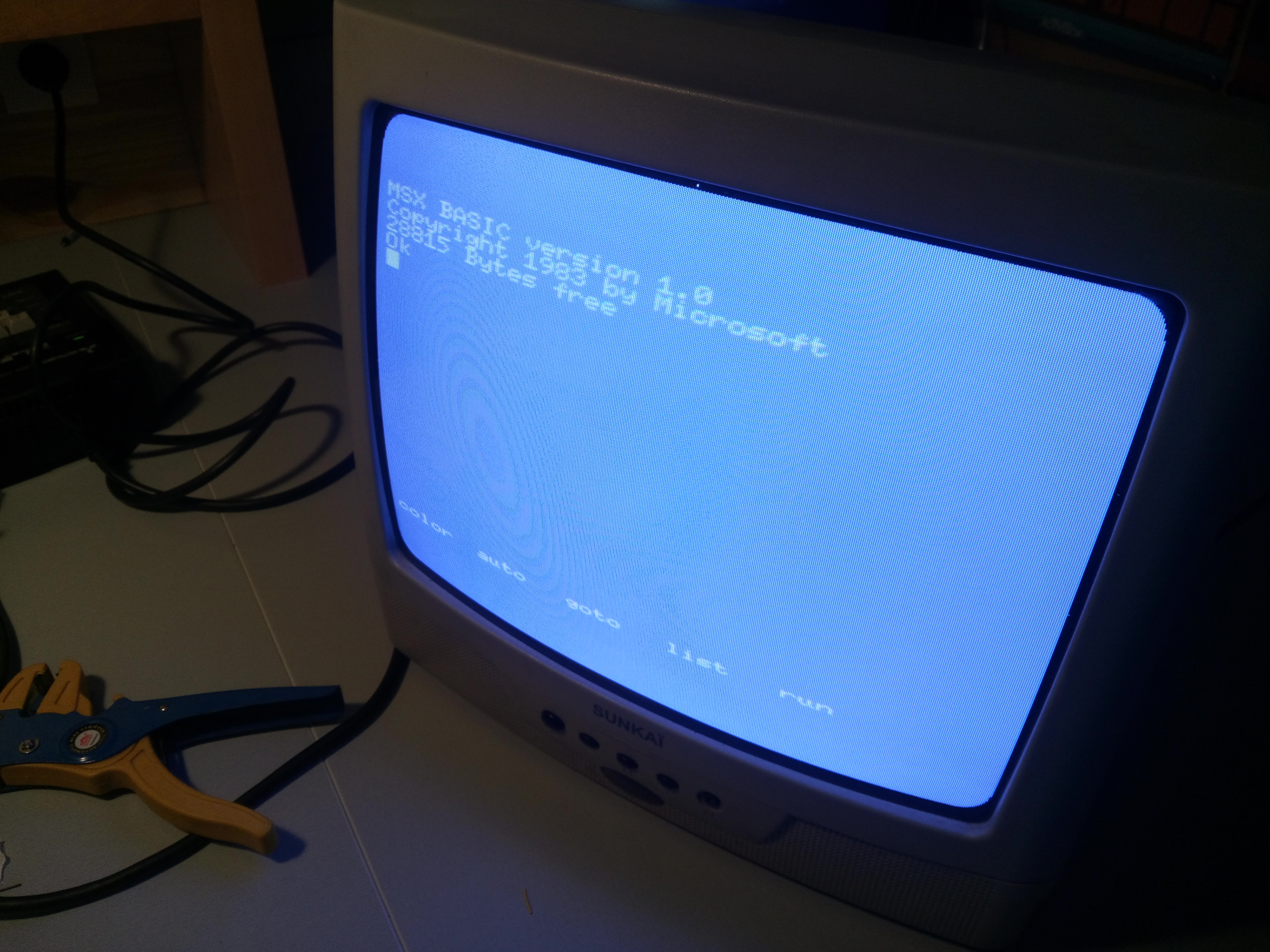

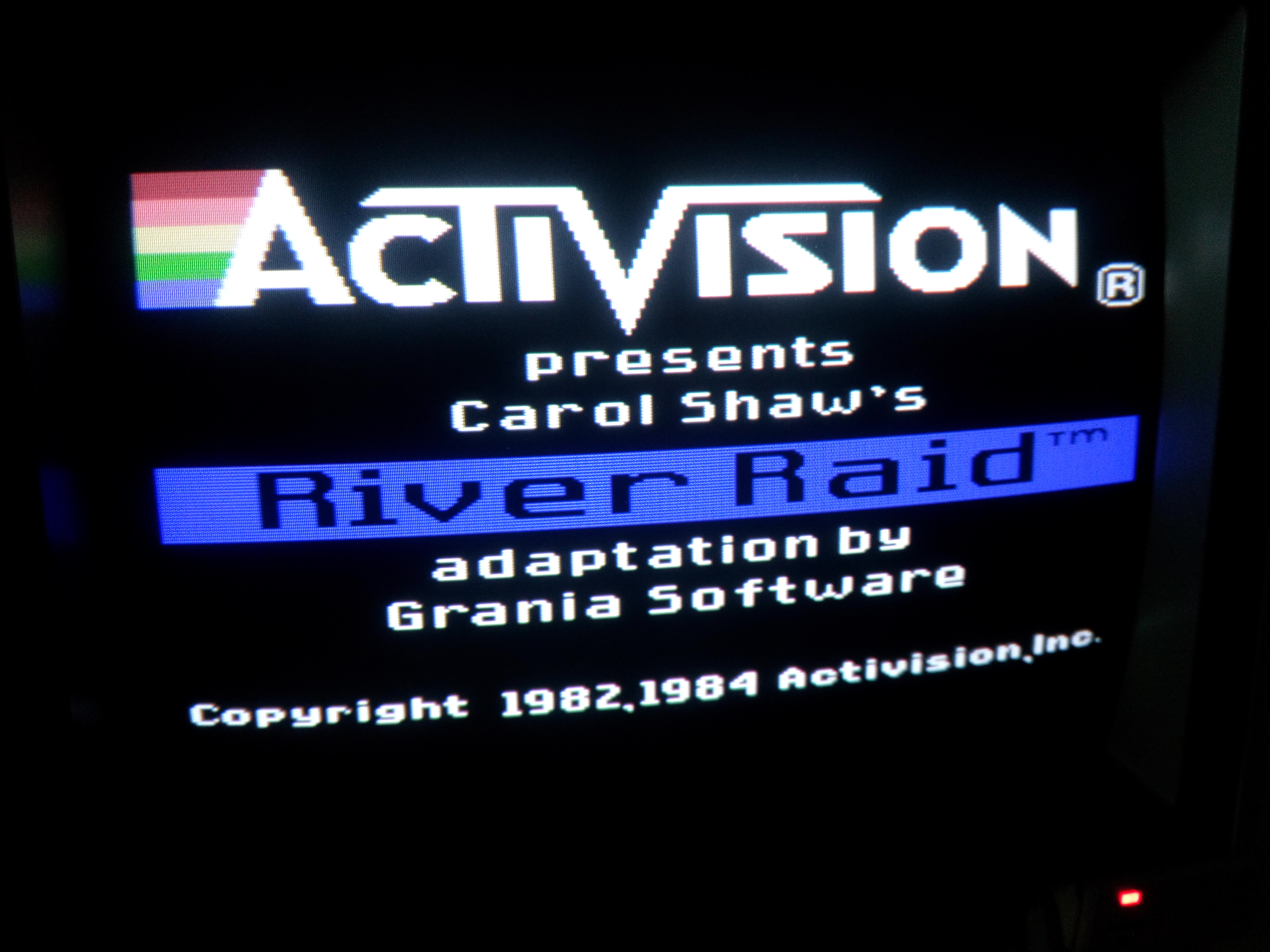

Regarde, les couleurs sont nickels!



E-mail Site web
outrun Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 03/05/2015 à 20h05

Messages: 17

Le 04/05/2015 à 20h10
igal :
Bienvenu Outrun.



Prochaine étape: upgrader msx1 en msx2 :)



Et c'est qu'un début lol




Merci à toi!



Upgrader un msx1 en msx2 c'est possible ça? :)
E-mail Site web
outrun Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 03/05/2015 à 20h05

Messages: 17

Le 04/05/2015 à 20h30
GDX :
Curieux, on dirait que les ML-F80 n'ont pas tous un connecteur RVB.



https://vintagegamer.wordpress.com/2013/12/23/mitsubishi-msx-ml-f80/



J'aimerai bien voir des photos du tien.

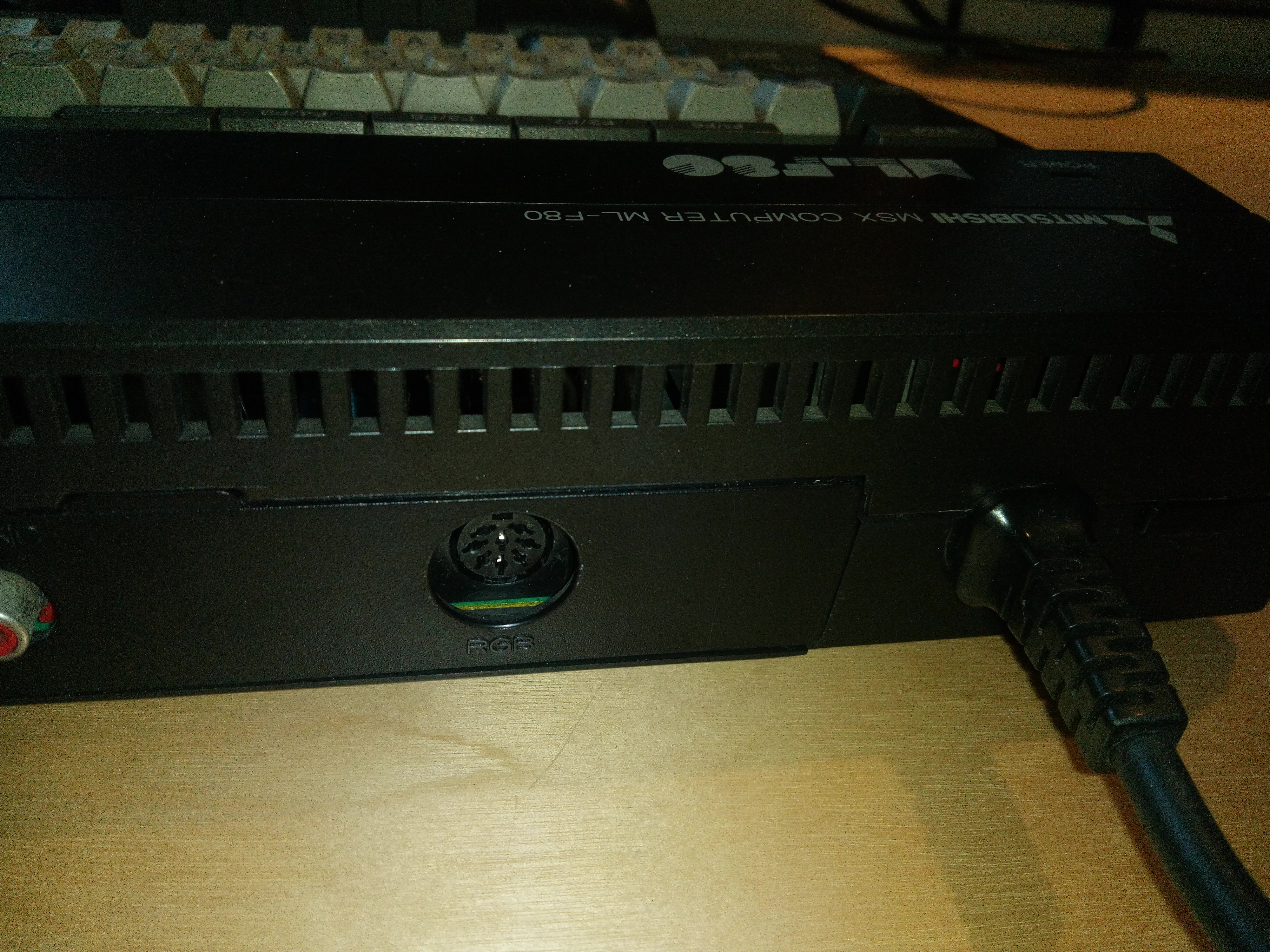

Voici la fameuse prise!
