Le 16/03/2017 à 00h35

Reprise du message précédent

Ah oui, là on voit bien que tu as fait du beau boulot. :top

C'est trop tard pour ce MSX mais j'ai trouvé ce connecteur Din sur la baie qui devrait faire l'affaire :

http://www.ebay.com/itm/1pcs-DIN-6-Pin-Circular-Jack-Female-Panel-Mount-PCB-Mount-Connector-Adapter-/301829274290

Ça pourra peut-être servir à quelqu'un. Merci, pour les infos.

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 00h48
C'est vrai qu'avec une DIN, ça aurait été plus simple, mais ce qui m'énerve avec les DIN, c'est qu'il existe plusieurs référence (240°, 262°, 270°, ...). Au moins, avec de la RCA, y'a pas ce problème, y'a qu'une seule RCA qui existe au niveau de la forme.



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 16/03/2017 à 01h17
Je ne pense pas que c'est plus simple car il faut faire le cable après. Le seul avantage de la Din, c'est que le HB-20P devient tout comme un HB-10P original.

PS: Il y a bien plusieurs variantes dans les PCB.

http://www.msx.org/wiki/Sony_HB-10D
http://www.msx.org/wiki/Sony_HB-10P

Il y a peut-être des versions sans le bug du registre des Slots primaires (port 0A8h).

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 01h36
L'avantage du câble RCA audio/vidéo, il ce trouve a tout les coins de rue et il est plus répandu qu'un cordon DIN. La DIN, il faut tomber sur le bon format.

C'est quoi exactement ce problème de port A8h ?
J'en entend parler mais s'en s'avoir exactement le cause.



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 16/03/2017 à 11h02
D'après le Wiki d'MRC, le problème est que beaucoup de HB-10 et quelques HB-20P indiquent que leur "Main-RAM" est à la fois dans le Slot 0 et dans le slot 3.

Donc pour les modèles 16Ko, ça n'a pas d'incidence mais pour les modèles 64Ko, comme le système choisi toujours la RAM du slot 0 en premier, la RAM est réparti sur deux Slots au lieu d'être entièrement dans le Slot 3.

Pour savoir si ton HB-20P a ce problème entre l'instruction suivante.

Code TEXT :
? INP(&HA8)


Si ça affiche 48, c'est qu'il a ce bug. Si ça affiche 240, c'est bon.

Un OUT&HA8,240 sélectionnera le slot 3, ce qui améliorera la compatibilité.

Ceci n'est valable que pour les versions 64Ko.

L'idéal serait de modifier le MSX pour mettre la RAM interne que dans le Slot 3. Ça serait bénéfique aussi pour les versions 16Ko. Edité par GDX Le 16/03/2017 à 11h03

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 16/03/2017 à 13h56
est ce que le schéma du HB20 est disponible pour étudier sa configuration par rapport au HB10 ?


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 15h28
Bonjour,

Pour modifier le HB20, je me suis servi du schéma du HB10, j'ai pas trouver celui du HB20 :oups Edité par metalgear2 Le 16/03/2017 à 17h20



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 17h37
GDX :
D'après le Wiki d'MRC, le problème est que beaucoup de HB-10 et quelques HB-20P indiquent que leur "Main-RAM" est à la fois dans le Slot 0 et dans le slot 3.

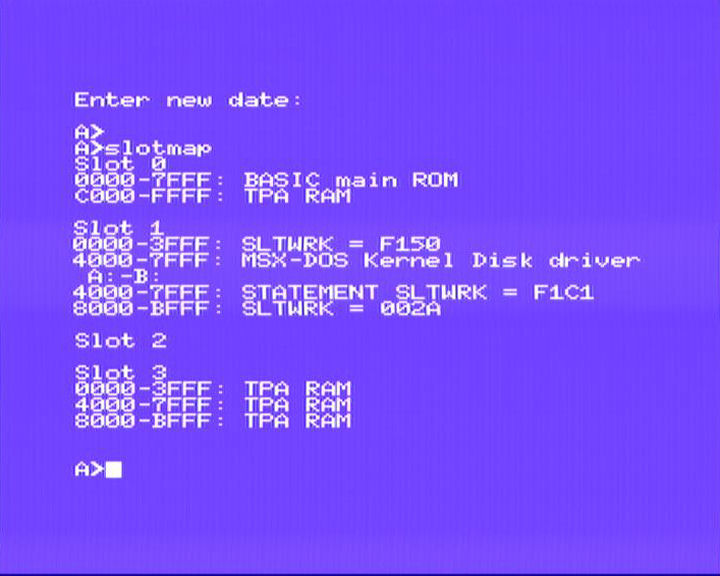

Effectivement, avec SLOTMAP (Sans extension de mémoire), il me trouve de la RAM en SLOT0 et en SLOT3 :hum
Mais ce qui est encore plus bizarre, il trouve de la RAM sur le même SLOT que la MAIN ROM :hum



Citation :
Pour savoir si ton HB-20P a ce problème entre l'instruction suivante.

? INP(&HA8)

Si ça affiche 48, c'est qu'il a ce bug. Si ça affiche 240, c'est bon.

Il m'affiche bien 48 :moue Edité par metalgear2 Le 16/03/2017 à 17h47



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 16/03/2017 à 17h48
il y a trois mode de fonctionnement du S3527 d'aprés la DOC
Unexpanded
Slot 3 expanded X6 D1 removed
Slot 0 expanded X6 D1 installed

a priori le HB10 est dans le mode Unexpanded
il utilise les signaux /MPX , SLT 3/30 et /CAS3 pour gérer sa mémoire
le /CAS3 adresse la mémoire vive dans le slot 0 de C000 a FFF


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 17h53
Jipe:
il utilise les signaux /MPX , SLT 3/30 et /CAS3 pour gérer sa mémoire

Effectivement, je viens de m'en apercevoir en regardant aussi le schéma du HB10.



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 16/03/2017 à 18h15
il n'y a pas de reflet dans le compte rendu de SLOTMAP

de 0000 a BFFF dans le slot 3
de C000 a FFFF dans le slot 0

il faut peut être faire un essai sans /CAS3 ou avec /CAS2E a la place


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 19h38
Je suis bien d'accord avec toi Jipe, mais pourquoi il trouve une partie en SLOT0 et une partie en SLOT3 ?

Pourtant le CAS des RAM sont sur la même broches du S-3527, via un 7432 et un 7408 bien sur.
Ce que je comprend pas non plus, c'est qu'ils se servent de MPX pour créer le CAS des RAM. Normalement, un SLOTxx + un CASx doit suffire pour créer le CAS des RAM, non ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 20h31

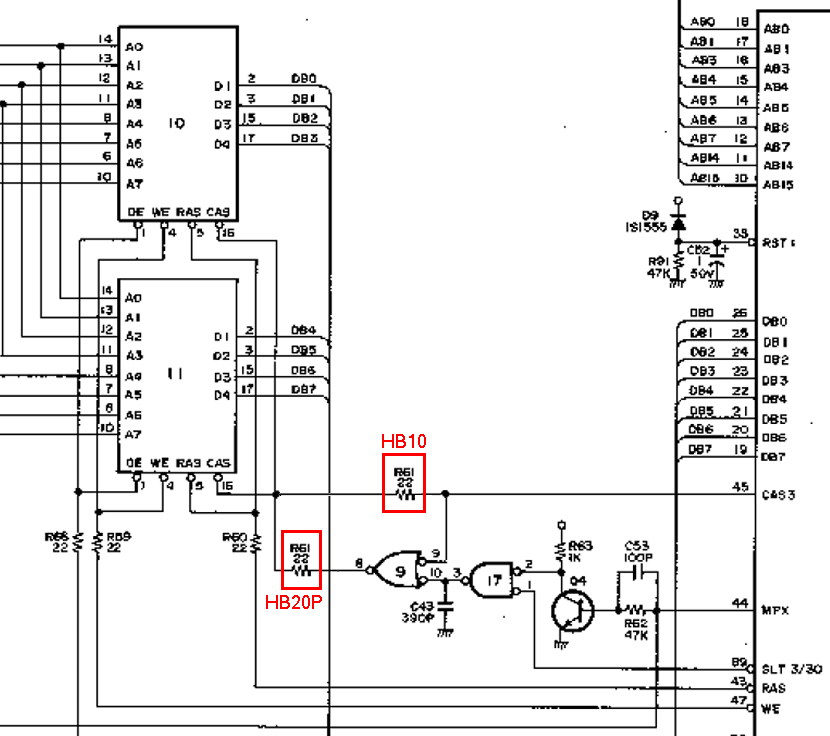

Je viens de finir de suivre les pistes sur le HB20.
En fait, il existe une résistance qui fait double emploi, R61 (22 ohms).

Sur le HB20, elle est positionné entre la PIN8 du 74LS08 et le CAS de la RAM.
Sur le HB10, elle est positionné entre le CAS3 du S-3527 est le CAS de la RAM




Mon site consacré au MSX : http://mymsx2.free.fr
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/03/2017 à 22h51
Donc voilà mes résultat pour le port A8H :

Résultat avec ? INP (&HA8)

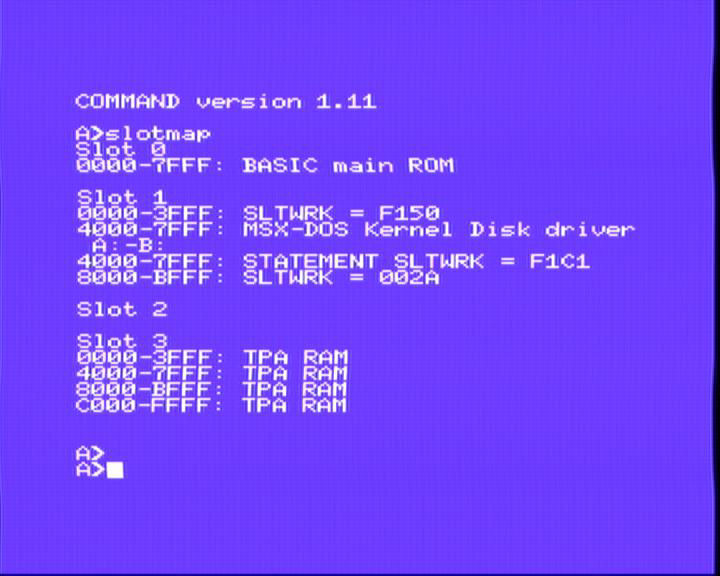

SLOTMAP me trouve toute la RAM en SLOT3 :



@GDX : Tu connaitrais un logiciel pour voir comment se comporte les 64K avec le port A8h modifier ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 17/03/2017 à 00h32
Tu veux dire que tu as mis la résistance comme indiqué dans le manuel de service du HB-10 et ça a corrigé le problème ?

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 17/03/2017 à 00h36
Non, je pensais que ça devait jouer sur ce point là, mais rien n'a changer, au contraire, ça déconner en plus.

J'ai du faire une autre modif (Vraiment très simple et à la porté de tout le monde) pour récupérer le port A8h correctement.
Mais je voulais être sur de mon coup en essayant une commande ou un utilitaire.

Tu n'aurais pas une astuce pour être sur que le port est redevenu correct ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
