Bonsoir,Qu'est-ce que tu appels "goupille" ?
J'ai trouvé ce que tu voulais dire par "goupille". J'avais mal lu ta question

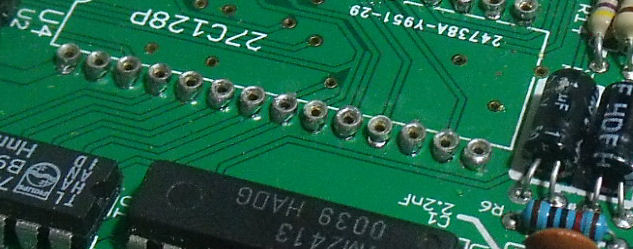

En faite, ce sont des PIN tulipe, elles proviennent de support ou barrette tulipe. Perso, j'en ai jamais vu à l'unité.
Il suffit simplement de les retirer de son support noir. Ca permet de gagner de la hauteur dans un boitier style Konami par exemple. Je l'ai fait sur mon FMPAC car j'ai horreur de souder une EPROM sans support.
Mais attention, les trous dans la PCB ne sont plus les mêmes.
En faite, ce sont des PIN tulipe, elles proviennent de support ou barrette tulipe. Perso, j'en ai jamais vu à l'unité.
Il suffit simplement de les retirer de son support noir. Ca permet de gagner de la hauteur dans un boitier style Konami par exemple. Je l'ai fait sur mon FMPAC car j'ai horreur de souder une EPROM sans support.
Mais attention, les trous dans la PCB ne sont plus les mêmes.
metalgear2:
le soir au coin du feu tu dé-goupille ....et boom...
merde c'est pas ceux la !!!
J'ai trouvé ce que tu voulais dire par "goupille". J'avais mal lu ta question
En faite, ce sont des PIN tulipe, elles proviennent de support ou barrette tulipe. Perso, j'en ai jamais vu à l'unité.
Il suffit simplement de les retirer de son support noir. Ca permet de gagner de la hauteur dans un boitier style Konami par exemple. Je l'ai fait sur mon FMPAC car j'ai horreur de souder une EPROM sans support.
Mais attention, les trous dans la PCB ne sont plus les mêmes.
En faite, ce sont des PIN tulipe, elles proviennent de support ou barrette tulipe. Perso, j'en ai jamais vu à l'unité.
Il suffit simplement de les retirer de son support noir. Ca permet de gagner de la hauteur dans un boitier style Konami par exemple. Je l'ai fait sur mon FMPAC car j'ai horreur de souder une EPROM sans support.
Mais attention, les trous dans la PCB ne sont plus les mêmes.
le soir au coin du feu tu dé-goupille ....et boom...
merde c'est pas ceux la !!!
De memoire c'est gris souris la couleur d'origine de la partie métallique. Écru ça rend bien et ça choque pas, c'est même plutôt bien trouvé
Mode humour :
En faite il lui resté un fond de peinture dans une bombe aérosol et c'est tomber sur écru
Ça aurait pu être rose bonbon ou vert sapin
Pour Fabf, c'était une bombe bleu qui lui resté
Autant, la peinture sur une carcasse acier j'imagine bien en longévité, mais sur du plastique, comme le 8245 de Fabf ça doit être plus délicat
Edité par
TurboSEB
Le 11/08/2017 à 22h07
Mode humour :
En faite il lui resté un fond de peinture dans une bombe aérosol et c'est tomber sur écru
Ça aurait pu être rose bonbon ou vert sapin
Pour Fabf, c'était une bombe bleu qui lui resté
Autant, la peinture sur une carcasse acier j'imagine bien en longévité, mais sur du plastique, comme le 8245 de Fabf ça doit être plus délicat
Edité par
TurboSEB
Le 11/08/2017 à 22h07
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Salut
j'ai reçu mes UVPROMs 27C256 et programmer avec:
le memory counter 0000/3FFF
et
le FastDisk V1.08 4000/7FFF
mon probleme de lecteur est resolu plus aucune attente et un boot nornal avec ou sans diskette ...
Par contre le Memory counter me compte de la RAM qui n'existe pas ... j'ai 4096ko a la place de 256ko ??
j'ai reçu mes UVPROMs 27C256 et programmer avec:
le memory counter 0000/3FFF
et
le FastDisk V1.08 4000/7FFF
mon probleme de lecteur est resolu plus aucune attente et un boot nornal avec ou sans diskette ...
Par contre le Memory counter me compte de la RAM qui n'existe pas ... j'ai 4096ko a la place de 256ko ??
Slt
vu que tous marche je passe a la modif ....
je tente de refaire la carte fille (VDP) avec la même contrainte 1 FACE !!!
voila j'y suis presque je vais utiliser mes minis carte fille (VDP et Expander) et utiliser seulement la partie haute , l'autre pour un autre projet (surement une Funrice)
il me reste la partie Sortie video !!
la carte VDP
la carte Expander 4x
vu que tous marche je passe a la modif ....
je tente de refaire la carte fille (VDP) avec la même contrainte 1 FACE !!!
voila j'y suis presque je vais utiliser mes minis carte fille (VDP et Expander) et utiliser seulement la partie haute , l'autre pour un autre projet (surement une Funrice)
il me reste la partie Sortie video !!
la carte VDP
la carte Expander 4x
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonjour,
@Bastion Rebel : Est-ce que tu pourrais faire vite fait un descriptif de tes cartes.
J'avoue que je comprends pas très bien là
@Bastion Rebel : Est-ce que tu pourrais faire vite fait un descriptif de tes cartes.
J'avoue que je comprends pas très bien là
metalgear2 :
Bonjour,
@Bastion Rebel : Est-ce que tu pourrais faire vite fait un descriptif de tes cartes.
J'avoue que je comprends pas très bien là :'(
@Bastion Rebel : Est-ce que tu pourrais faire vite fait un descriptif de tes cartes.
J'avoue que je comprends pas très bien là :'(
en fait :
la carte FILLE (VDP TAPE) du SONY est ENORME je compte la reduire en integrant mes cartes fille (VDP adaptateur DIP40->DIP64 + RAM) et une carte Expander4X le tout poser sur ma nouvelle carte VDP SONY !!!
ca me libere une place a cote du lecteur pour y integrer bientot une FUNRICE Edité par Bastion Rebel Le 16/08/2017 à 10h53
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Si je comprends bien, tu remplace la carte principale d'origine par tes carte filles ?
Ouais
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Voila !! y as plus qu"a...
j'ai virer la din A/V double emploi et surtout plus de PAD (max 300) j'ai deja magouiller pour le reste
reste plus qu'a commander 500ml de fils pour les straps!!!! Edité par Bastion Rebel Le 17/08/2017 à 09h13
j'ai virer la din A/V double emploi et surtout plus de PAD (max 300) j'ai deja magouiller pour le reste
reste plus qu'a commander 500ml de fils pour les straps!!!! Edité par Bastion Rebel Le 17/08/2017 à 09h13
