Bienvu, pour la verticale !!

En fait apres verification, c'est 2x2.54 sois 5.08 je viens de verifier je suis bon !!

J'ai utilisé la meme empreinte pour mon slot i/o

Le model 3d n est pas bon, mais j'ai trouvé un model 3d sur grapcad qu'il a fallu convertir au format *.step

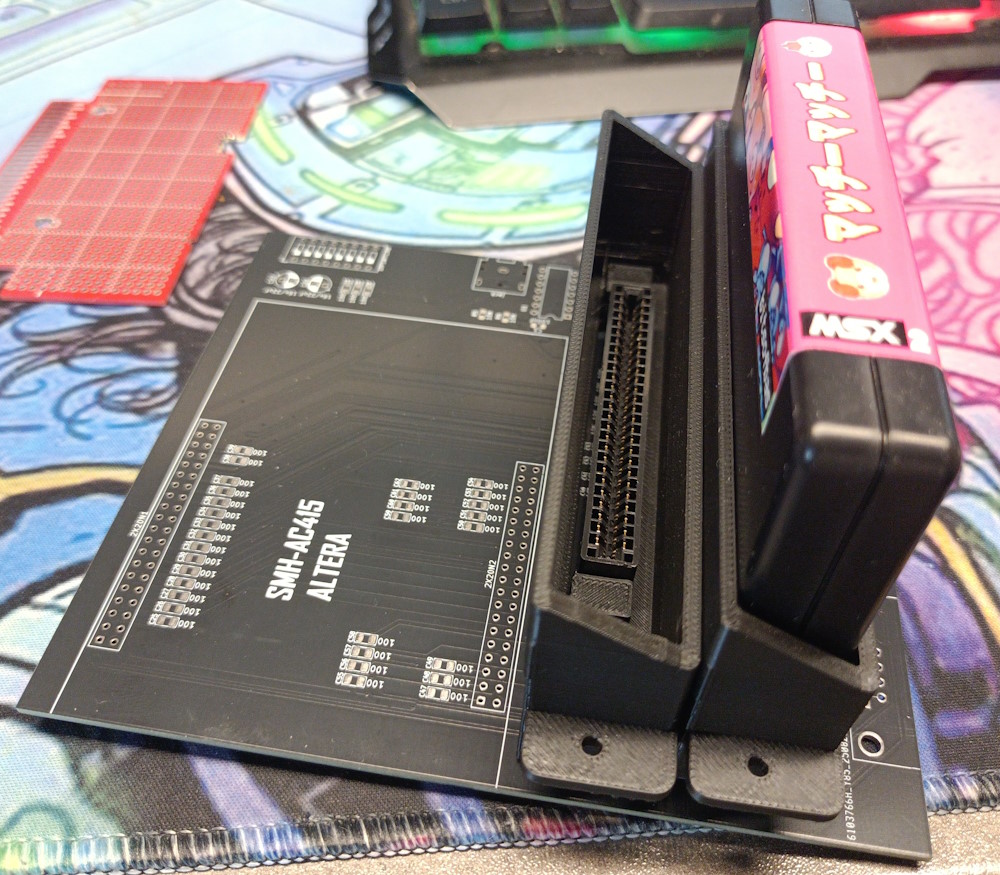

la photo arrive

............

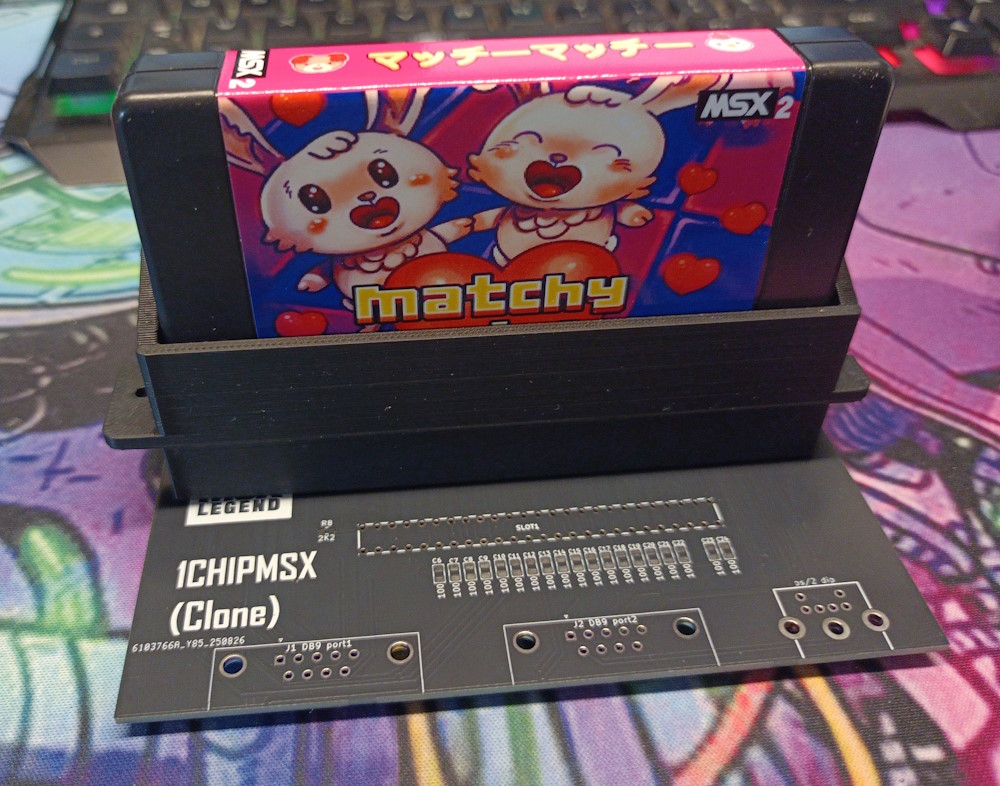

Tadaaaaa


Edité par MSXlegend Le 27/01/2026 à 20h06

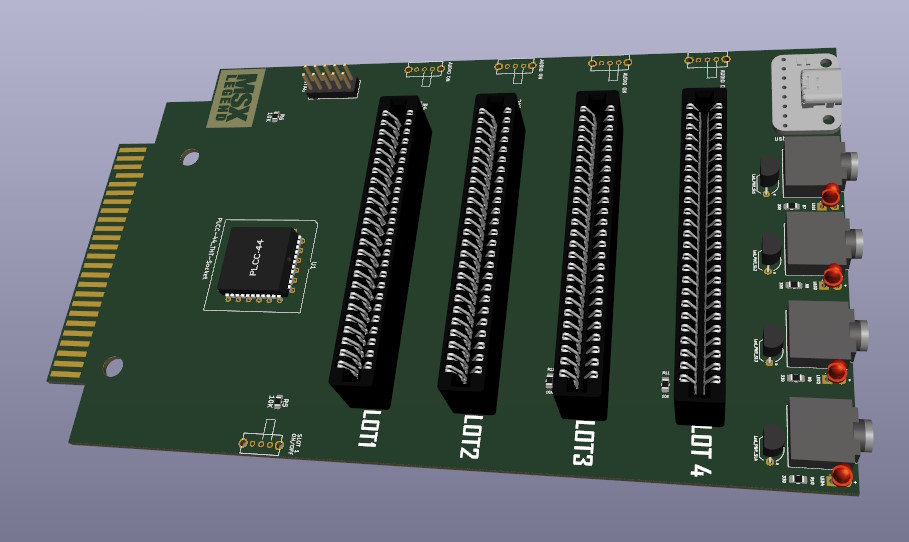

En progression, je pense qu'on va y arriver

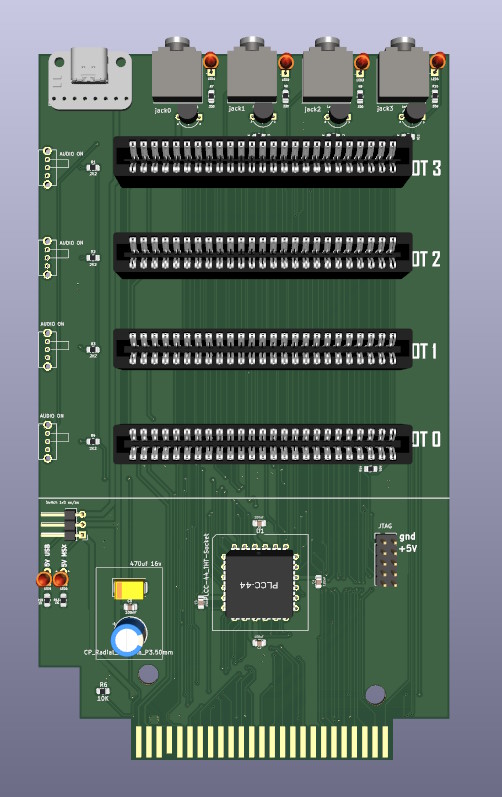

version test, des redimensionnement a faire. un routage a ameliorer. plan de masse a faire

une nappe est prevu. le principe ? le pcb telle que, peut etres inséré dans le msx. pour rallonger, j'ai prevu de faire un pcb basic avec une connectique pour mettre une rallonge de 20 ou 30cm au format cartouche msx. c'est une rallonge de port cartouche tout simplement. tout est prevu pour eviter les probleme de baisse de tension, comme un condo de 470uf accompagné d'un condo libre 100nf, d'un plan de masse important, des routages de 1mm d'epaisseur pour les alimentations. etc...)



en bas a gauche, 2 led temoins avec un switch, qui vous confirmera le type d'alimentation choisi (msx ou usb)

-> il me reste a voir si je peux espacer les slots edge msx
-> les transistors vont peut etres gener le slot3 (le dernier en haut)
-> il faudrais que ça rentre dans un boitier k7 (on en sais jamais)
-> en parallele, je vais concevoir un pcb avec rallonge (a etudier. il sera optionnel ! ) Edité par MSXlegend Le 28/01/2026 à 22h37

pense aux detrompeur une vis + boulon fait l'affaire

Ont est proche du Nirvana !
Tu as même nommé les sorties jack ;-)

Je ferais 4 trous de 3 mm pour mettre ensuite 4 pieds au choix de l'utilisateur.
2 sous le Slot 0, à 5-6 mm à droite et à gauche du bord du circuit imprimé.
Et idem au dessus du Slot 3.

Pour la nappe, il suffirait de faire comme celle de Yamaha UCN-01,
mais avec 50 broches des deux extrémités...
Et qui serais universelle pour d'autres modules...
30 cm d'une extrémité à l'autre me semble parfait en pratique et sans trop de perte...
La nappe proprement dit de Yamaha est de très bonne qualité. Il y a un blindage à l'arrière !
Rien que pour cette nappe, tu auras de la demande... j'en ai jamais vu ?

Le SCSI je connais depuis 42 ans sur Mac... c'était le 24 janvier 1984 !
C'est pas du tout ce type de connecteur !
C'est des connecteurs comme celui de l'imprimante MSX
mais en 50 broches. Ont les appels couramment Amphenol
ou Centronics, exemple :
https://www.tme.eu/fr/details/centr-250/connecteurs-centronics/connfly/ds1078-50m0l
Et le câble mâle <> mâle :
https://fr.scsikabel.com/scsi-cable/50-pin-scsi-cable/centronics-50-pin-scsi-cable.html

Le SCSI2 et Ultra SCSI c'est pas du tout ce type de connecteur, mais beaucoup plus petit.

PS : ne me parle pas IA, ont va droit dans le mur... tu en as encore un exemple ;-)
Rien ne remplacera l'intelligence débile humaine, qui à fait ses preuves depuis des millénaires !
Edité par Papy MSX Le 30/01/2026 à 02h48

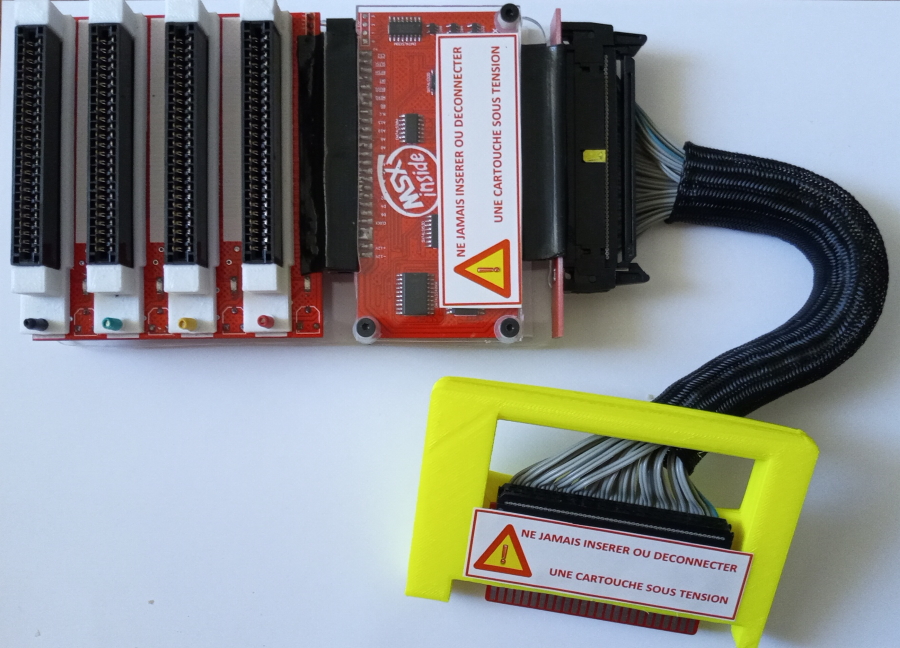

c'est une partie de mon expander Slot

y as le module edge



le module slot exp


et la nappe


pour faire ca !!

L'ia ne fait pas le boulot, il me donne des idées et des definitions que je verifie. je n'ai pas le choix, c est ça ou je demande a google, c est du pereil au meme

C'est tout a fait ce genre de cable qu'il faut mais il a l air rigide. je vais aussi regarder la recommandation de jipé. de toute facon, je vais voir si 20cm sont assez, si c est le cas, je reste sur une nappe standard 50

ouais fait gaffe avec les nappes tu devra inverser les pins paires et impaire d'ou mon slot reverse 2 possibilité droit ou croisé !!
