L'atelier slot Expander x4 (2026)
Reprise du message précédent
question:Sur MSX, le signal /SLTSL est actif à l'état BAS (0V).
Si la ligne est à 5V, la cartouche est "éteinte".
Si la ligne est à 0V, la cartouche est "allumée".
Puis je mettre sur chaque pin4 (sltsl1 , 2,3,4) un pull-up, c est a dire une resistance de 10k sur le +5v. Logiquement, ceci permettrait de maintenir la cartouche sur off tant que celle ci n est pas utilisé?
Meme si je passe par des puces "logique" je pensais a une protection supplementaire pour le msx? je me trompe?
J hesite d utiliser un tantale ? Edité par MSXlegend Le 03/02/2026 à 19h15
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Pour ce genre de filtrage, le tantale c'est donner de la confiture aux cochons...
Pour les schémas il y a aussi :
https://cdn.preterhuman.net/texts/computing/msx/Slotexp.pdf
https://cdn.preterhuman.net/texts/computing/msx/slotexp_cart.pdf
https://cdn.preterhuman.net/texts/computing/msx/slotexp_slots.pdf
Ici mais c'est incomplet...
https://ebsoft.fr/dms/www/op/op.Download.php?documentid=94&version=1
Ou celui-ci :
https://hansotten.file-hunter.com/uploads/files/slotexp.pdf
Edité par Papy MSX Le 03/02/2026 à 18h57
Pour les schémas il y a aussi :
https://cdn.preterhuman.net/texts/computing/msx/Slotexp.pdf
https://cdn.preterhuman.net/texts/computing/msx/slotexp_cart.pdf
https://cdn.preterhuman.net/texts/computing/msx/slotexp_slots.pdf
Ici mais c'est incomplet...
https://ebsoft.fr/dms/www/op/op.Download.php?documentid=94&version=1
Ou celui-ci :
https://hansotten.file-hunter.com/uploads/files/slotexp.pdf
Edité par Papy MSX Le 03/02/2026 à 18h57
Papy MSX :
Pour ce genre de filtrage, le tantale c'est donner de la confiture aux cochons...
OK va pour un chimique traditionnel 16v 470uF pour le +5v et un 25v 47uF pour le +12v et le -12v
c'est regle, ca me va. je vais prevoir une decoupe dans le pcb pour regler le pb d'epaisseur.
maj du pcb en cours!! Edité par MSXlegend Le 03/02/2026 à 19h01
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
quand j'ai le temps , je suis tres active , dormir est une perte de temps !!
La je suis entrain d'apprendre a creer un model 3d avec tinkercad en ligne
la photo arrive. le pcb a changé de forme et est plus gros
La je suis entrain d'apprendre a creer un model 3d avec tinkercad en ligne
la photo arrive. le pcb a changé de forme et est plus gros
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

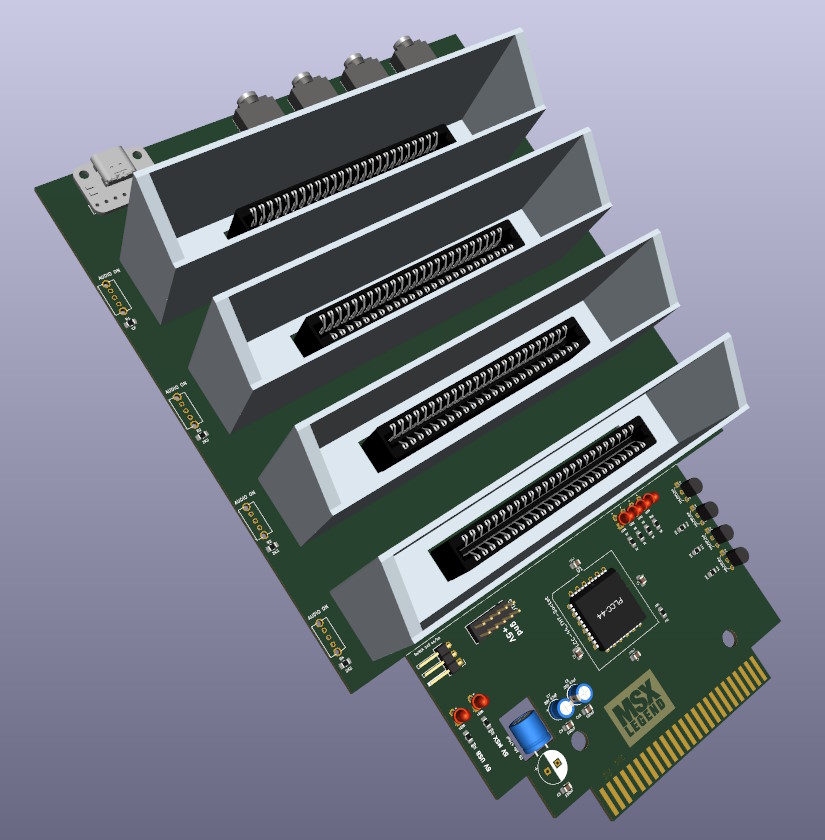

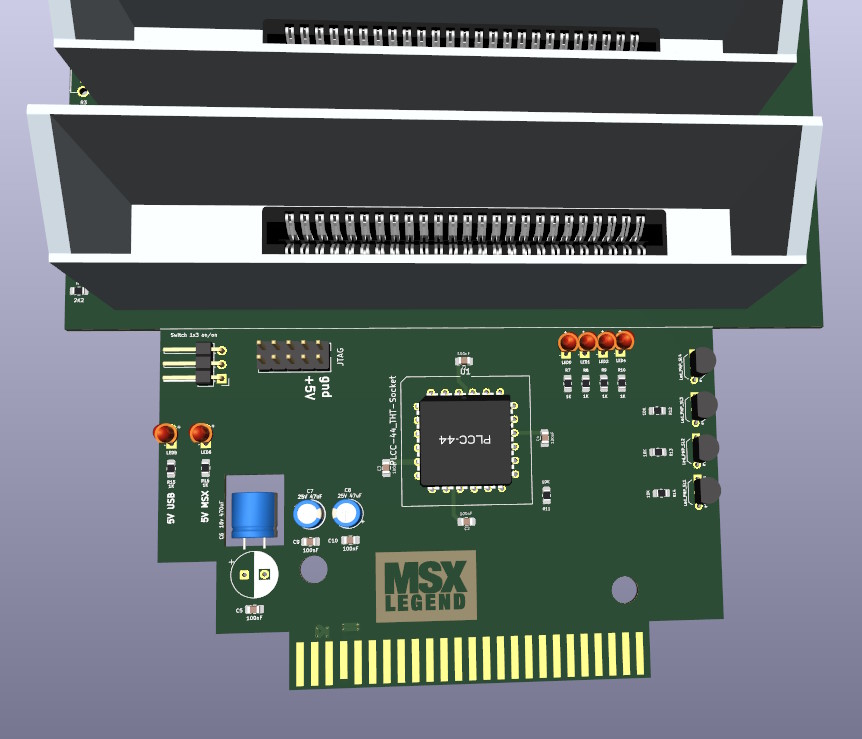

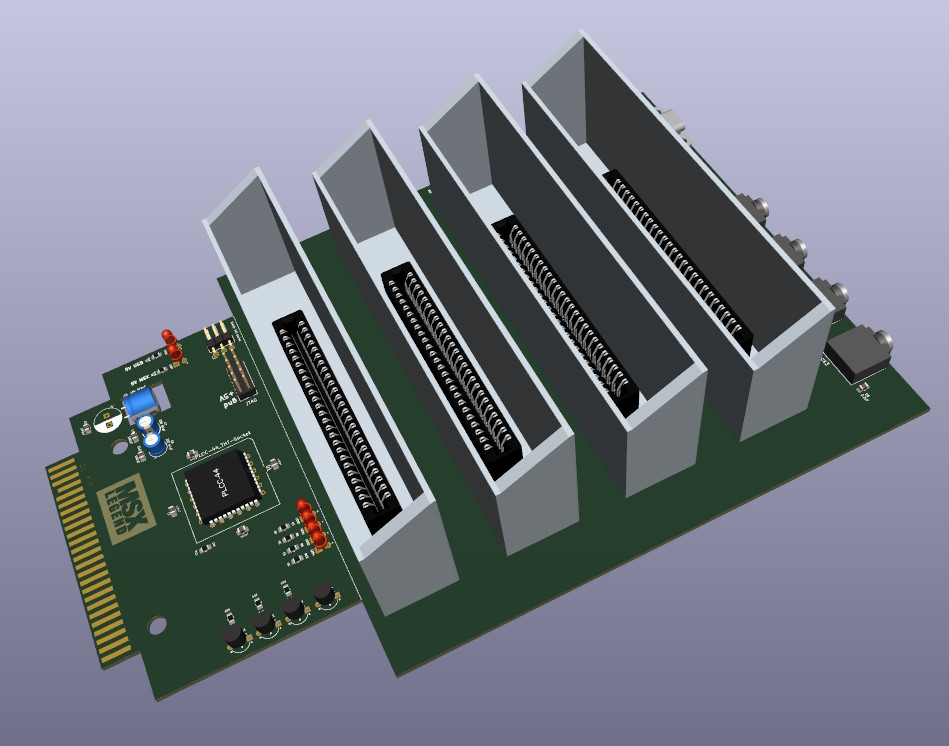

Apres 2-3 heures de taf, dessin 3d avec tinkercad, conversion en *.step pour kicad avec FreeCAD (je ne connaissais pas non plus)
Si j'en fait trop vous le dites
Si j'en fait trop vous le dites
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
Si j'en fait trop vous le dites
Carrément pas, c'est super de voir la bête se construire petit à petit.
Tu pourrais peut-être prévoir qq trous aux endroits stratégiques pour ceux qui voudraient l'habiller d'une coque en résine.
On est toujours ignorant avant de savoir.
c'est prevu, mais la forme et la taille est provisoire, ça se dessine petit a petit . Les trou se feront tout a la fin une fois la conception fini
Edité par
MSXlegend
Le 05/02/2026 à 00h16
Edité par
MSXlegend
Le 05/02/2026 à 00h16
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Pour rigolé, ça me fait penser à l'opéra de Sydney ;-)
Mais tu en est pas encore là...
En mettant 4 cartouches en parallèles, donc sur un seul
port cartouche du MSX, ça va coincé...
C'est un problème d'impédance... entres autres...
Tu as la possibilité de faire un seul circuit imprimé ?
Edité par Papy MSX Le 05/02/2026 à 01h30
Mais tu en est pas encore là...
En mettant 4 cartouches en parallèles, donc sur un seul
port cartouche du MSX, ça va coincé...
C'est un problème d'impédance... entres autres...
Tu as la possibilité de faire un seul circuit imprimé ?
Edité par Papy MSX Le 05/02/2026 à 01h30
pour info, j'ai prevu qu'il rentre dans le slot telle que, mais il sera possible de creer en plus, une cartouche qui servira uniquement pour mettre une rallonge de 20cm. (il n y aura aucun circuit pour celui ci)
Maintenant l'idée, dans le cas ou l'on veux rallonger de 60cm voir meme 100cm
J'ai prevu dans un coin de ma tete, de creer un "entre 2". un petit circuit supplementaire qui se placerais apres la rallonge, et avant les slot. il contiendrait tous les buffers , je me pencherais plus en detail et on fera le circuit ensemble
pour l'instant,; slot expander et nappe (isolé de preference) de 20-30cm en option Edité par MSXlegend Le 05/02/2026 à 20h15
Maintenant l'idée, dans le cas ou l'on veux rallonger de 60cm voir meme 100cm
J'ai prevu dans un coin de ma tete, de creer un "entre 2". un petit circuit supplementaire qui se placerais apres la rallonge, et avant les slot. il contiendrait tous les buffers , je me pencherais plus en detail et on fera le circuit ensemble
pour l'instant,; slot expander et nappe (isolé de preference) de 20-30cm en option Edité par MSXlegend Le 05/02/2026 à 20h15
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je dirais oui si ça fonctionne
Mais je ne peux pas dire quand !
Mais je ne peux pas dire quand !
