L'atelier TEST #01: KC MSX Flash (emulateur ROMS et DSK) Crédit: Kernelcrash
Reprise du message précédent

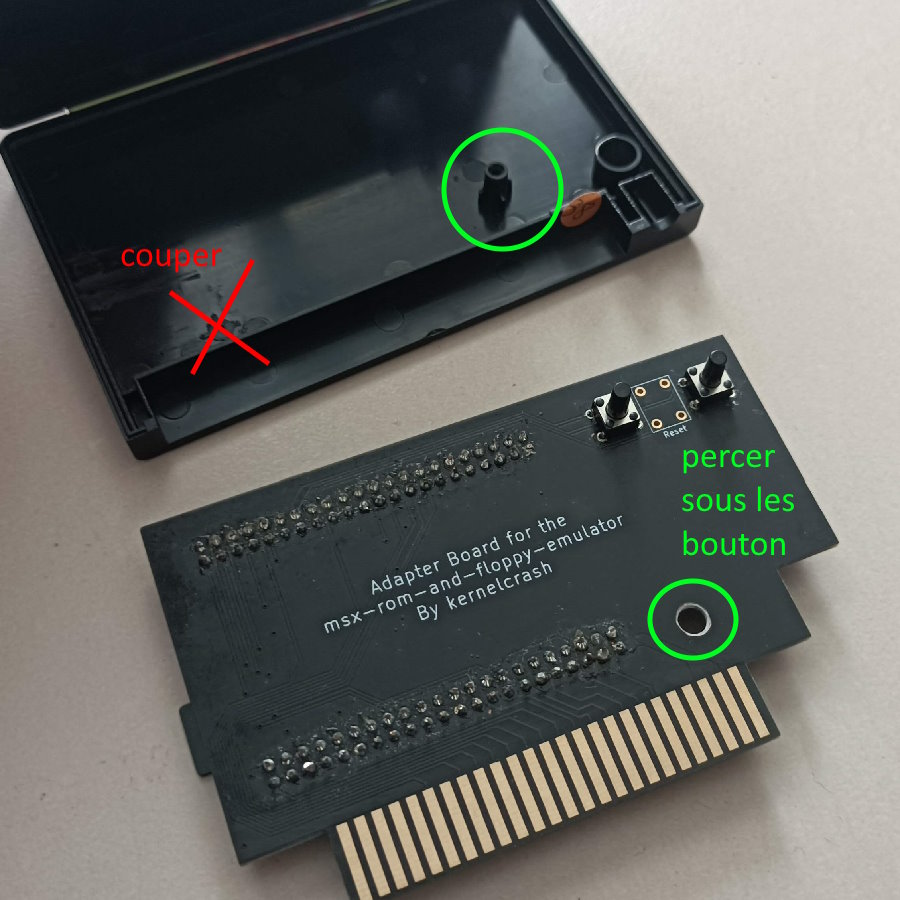

Pour ceux qui veulent le mettre en boite, sachez qu'il n a pas été conçu pour un boitier overrich. Avec une petite bidouille du genre "je m'en bats lec..." pas tres propre ça peu le faire:Percer de ce coté le pcb, j utilise de la pate a fixe pour avoir la position du trou (pour avoir une empreinte)
sur la photo, c est la face avant que l on voit. Faire sauter la fixation de gauche
(pensez a percer les petits trou pour les boutons poussoir aussi)

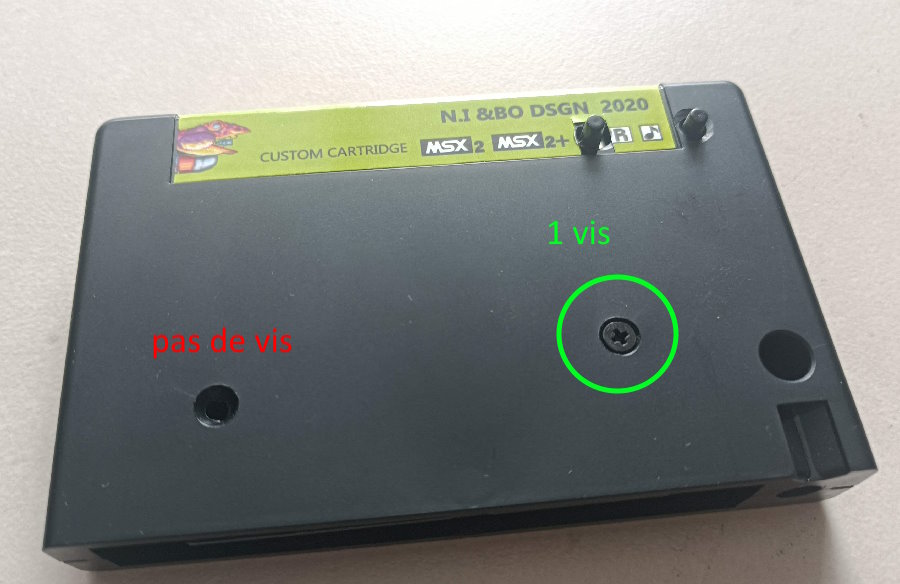

une vis pour fermer

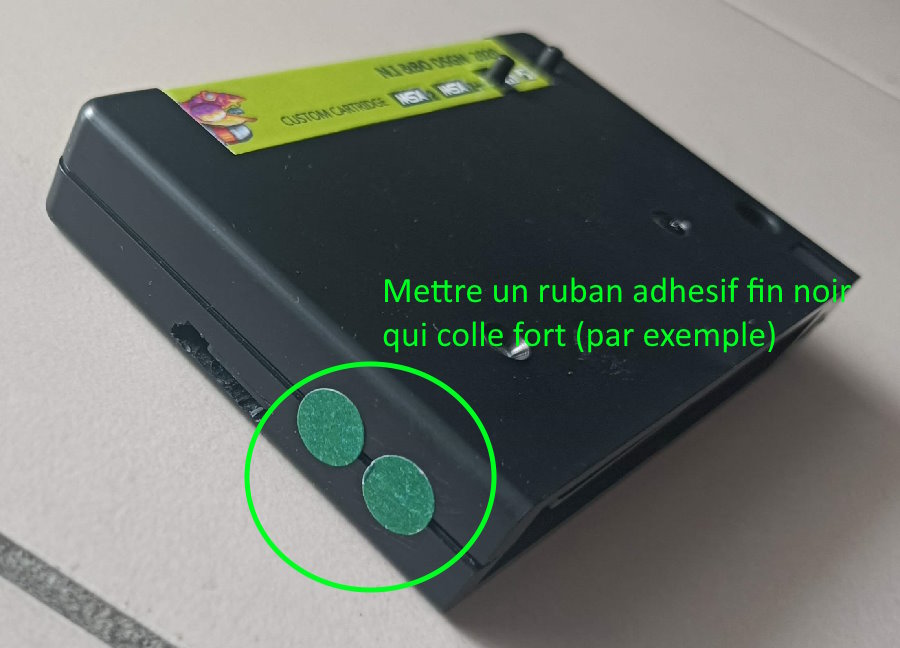

pour faire plus propre, il existe des bande collante noir fin pour tenir le boitier. la jaquette tiens a elle seul la partie du haut.
ça c est la version "overrich"

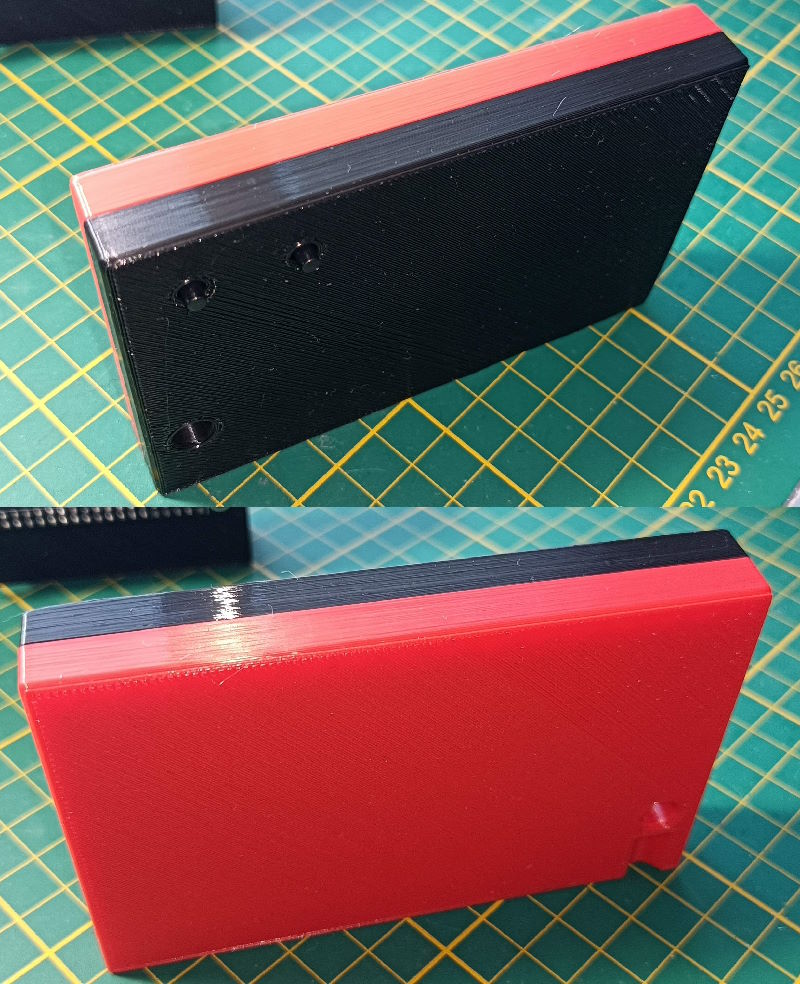

Il reste la solution de l impression 3d du genre société" général
(pas jolie le boitier je trouve), mais ça ferme et ça ne tien pas tres bien !
Et la version TOP du chef, vous prenez votre meilleur jeu konami à 300€, enlever votre pcb konami (et vous me l envoyez evidement
), percez 2 trous pour les boutons poussoirs, et refermer. Le PCB KC MSX Flash rentre et tien a la perfection et sans aucune modif
Edité par
MSXlegend
Le 10/04/2024 à 16h11
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

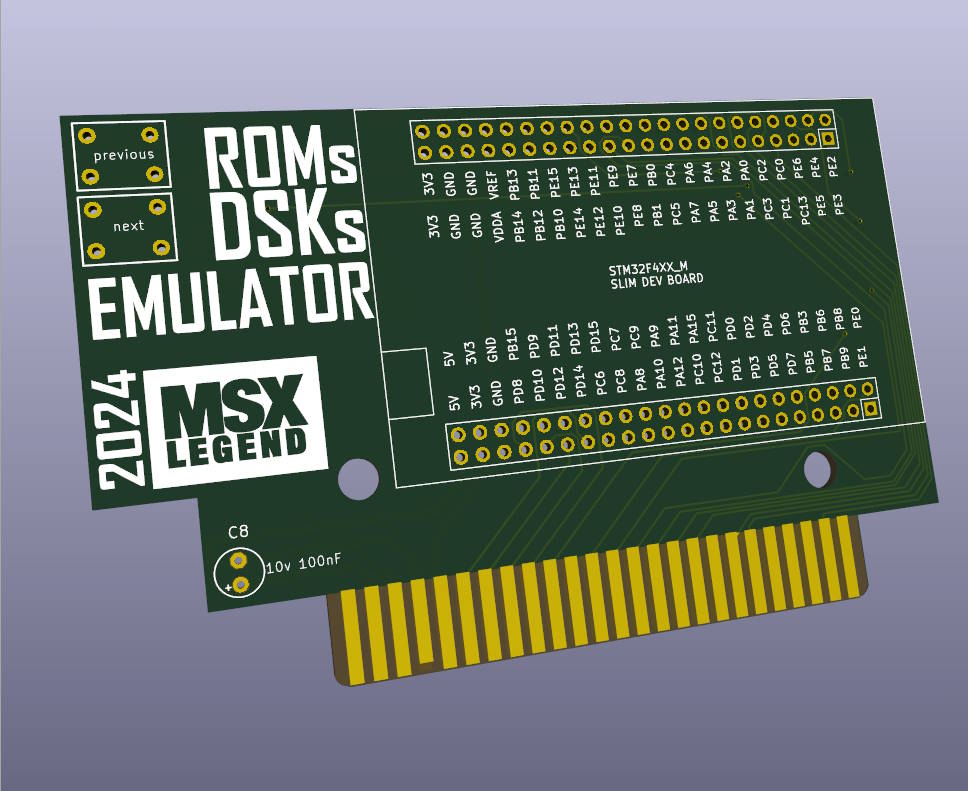

Ce week end, j'ai bossé sur un pcb compatible overrich case
Le routage n est pas terminé, ni le plan de masse. Pas encore testé, s il fonctionne, le fichier de construction gerber + drl sera fourni
Le routage n est pas terminé, ni le plan de masse. Pas encore testé, s il fonctionne, le fichier de construction gerber + drl sera fourni
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je me demande ce qui sera le meilleur entre le KC MSX Flash, le MSX USB Master, le MSX pico et le WonderTANG.
Y-a-t-il des comparatifs au niveau de la compatibilité avec les jeux ?
Y-a-t-il des comparatifs au niveau de la compatibilité avec les jeux ?
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
Il ne sont pas comparable et on chacun leur inconveniance. Le mieux c est d ouvrir un post tellement y a a dire !
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

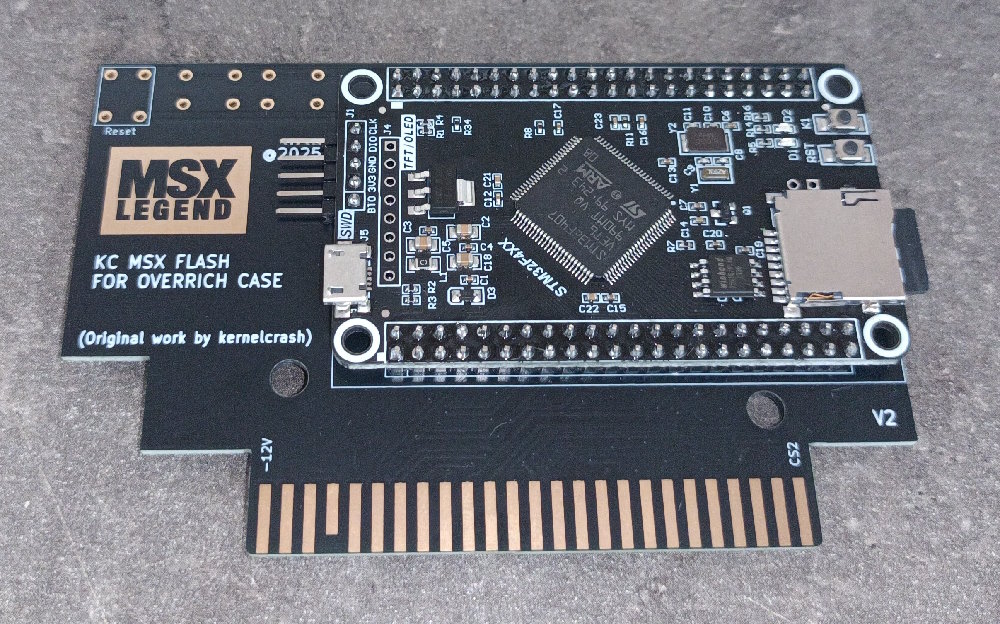

https://github.com/msxlegend/KC-MSX-FLASH
attention, je n'ai pas testé cette version de PCB pour boitier konami. mais le firmware est ok ainsi que le la carte micro SD
Edité par MSXlegend Le 15/06/2025 à 09h01
attention, je n'ai pas testé cette version de PCB pour boitier konami. mais le firmware est ok ainsi que le la carte micro SD
Edité par MSXlegend Le 15/06/2025 à 09h01
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
l'autre version de pcb est celui d'origine qui ne rentre pas dans un boitier !! celui la fonctionne et est sur le lien ici
https://github.com/kernelcrash/msx-rom-and-floppy-emulator/tree/master
https://github.com/kernelcrash/msx-rom-and-floppy-emulator/tree/master
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
l'autre version de pcb est celui d'origine qui ne rentre pas dans un boitier !! celui la fonctionne et est sur le lien ici
https://github.com/kernelcrash/msx-rom-and-floppy-emulator/tree/master
https://github.com/kernelcrash/msx-rom-and-floppy-emulator/tree/master
Avec une impression 3D il est possible de lui créer un boîtier spécifique à tester
Relis juste un peu plus haut, c est deja testé , le PLA ça casse facilement, et les clips de fermeture ne tiennent pas dès qu'on ouvre la cartouche 3 ou 4 fois. ça tient que dalle. Il y a meme la photo !!
ps: la jaquette se decolle sur du PLA, il n y a meme pas d emplacement sur ce boitier. Quelqu'un a t il testé ?? Edité par MSXlegend Le 18/06/2025 à 23h12
ps: la jaquette se decolle sur du PLA, il n y a meme pas d emplacement sur ce boitier. Quelqu'un a t il testé ?? Edité par MSXlegend Le 18/06/2025 à 23h12
