L'atelier [RESOLU] MEGA SRAM SCC FABRIQUER UNE MEGASRAM 512Ko
Reprise du message précédent
Citation :
je n'ai jamais pu mettre la main sur un MB89352!
ouch j en cherche aussi a un prix raisonnable et vrai (attention des faux sont présent sur le net)
Citation :
A propos de photos, peux tu prendre une photo de ton montage?
ca fait un baille que je ne les ai plus , a l époque j avais router des plaques car j avais trouvé des SCC sur un carte JAMMA
Citation :
A 1 à RA 6 sont des groupes résistances?
M0X-1-RYYY
X est le nombre de résistance dans le réseau
1 pour commun
RYYY la valeur de résistance
Citation :
EXO-3 (16 Mhz) ?
c est un oscillateur
http://www.datasheetcatalog.org/datasheets/37/214299_DS.pdf
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Merci à tous pour le soutien technique
J'ai reçu la S-Ram que voici: (transport gratuit)
J'arrive plus à mettre la main sur la MégFlashRam que j'ai commencé.
En espérant que ma fille l'a pas mise à la poubelle!
...
J'ai reçu la S-Ram que voici: (transport gratuit)
J'arrive plus à mettre la main sur la MégFlashRam que j'ai commencé.
En espérant que ma fille l'a pas mise à la poubelle!
...
Finalement, je l'ai retrouvée, elle était sagement rangée dans une boite en plastic que j'ai destiné à mes pérégrinations électroniques
J'ai donc connecté tous les fils comme présenté sur l'implantation au début du post:
Nb: J'ai remplacé les 2X20Kohms parallèles par 1X10Kohms que j'ai enfin reçu.
Nb2: Je n'ai pas branché de Super Condensateur pour le moment!
J'ai donc reçu il y a peu la Ram ou S-Ram ci dessous:
Dans un premier temps, il s'agit d'écarter les Pins comme sur le haut de la photo:
L'idée est d'obtenir ceci:
Cela permettra d'enficher le CI en évitant d'y connecter les Pins modifiées:
On peut voir une Diode et un condensateur dont voici le détail:
Je vais procéder à quelques testes tout d'abord sans Super Condensateur, ni pile!
@Fabf: Peux tu me faire profiter de ton expérience.
Mgload et/ou Mgload2 s'utilise sous basic, dos ?
La commande est rocambolesque? (fallait le chercher celui la rocombolesque )
Je peux tester le bon fonctionnement sans le Super condensateur ou Pile? (sans éteindre le MSX biensur)
Ps: Il vous plait mon Télétaliban?
Edité par
igal
Le 10/12/2011 à 17h25
J'ai donc connecté tous les fils comme présenté sur l'implantation au début du post:
Nb: J'ai remplacé les 2X20Kohms parallèles par 1X10Kohms que j'ai enfin reçu.
Nb2: Je n'ai pas branché de Super Condensateur pour le moment!
J'ai donc reçu il y a peu la Ram ou S-Ram ci dessous:
Dans un premier temps, il s'agit d'écarter les Pins comme sur le haut de la photo:
L'idée est d'obtenir ceci:
Cela permettra d'enficher le CI en évitant d'y connecter les Pins modifiées:
On peut voir une Diode et un condensateur dont voici le détail:
Je vais procéder à quelques testes tout d'abord sans Super Condensateur, ni pile!
@Fabf: Peux tu me faire profiter de ton expérience.
Mgload et/ou Mgload2 s'utilise sous basic, dos ?
La commande est rocambolesque? (fallait le chercher celui la rocombolesque
)Je peux tester le bon fonctionnement sans le Super condensateur ou Pile? (sans éteindre le MSX biensur)
Ps: Il vous plait mon Télétaliban?
Edité par
igal
Le 10/12/2011 à 17h25
Content que ça avance ta Sram et surtout que tu l'ai retrouvée
mgload s'utilise en dos1 et mgload2 en dos2
Je ne me souviens plus trop des paramètres mais il ne me semble pas qu'il y est un /x comme la flashrom
Peut être qu'un reset ne videra pas la ram
En tous cas tu verra déjà si le logiciel écrit sur la sram
Bon courage pour la suite
mgload s'utilise en dos1 et mgload2 en dos2
Je ne me souviens plus trop des paramètres mais il ne me semble pas qu'il y est un /x comme la flashrom
Peut être qu'un reset ne videra pas la ram
En tous cas tu verra déjà si le logiciel écrit sur la sram
Bon courage pour la suite
mgload-x2.zip
voici les 2 MGLOAD
version 1 l'original de Tsujikawa qui fonctionne en MSX-DOS1
version 2 est un upgrade qui ne fonctionne qu'avec le MSX-DOS2 , réalisée pour pouvoir charger un jeu a partir d'un CD-Rom et pas utile avec le disque dur
précisions
un reset ne vide pas la SRAM il faut soit éteindre 5 secondes le MSX , soit sortir et rentrer la cartouche
un inter sur le slot select facile le reprise a chaud dans la cartouche
les miens sont installés sur le slot expander donc pas visibles sur la cartouche
la syntaxe des mgload est la suivante MGLOAD XXXX.ROM /S01 ou MGLOAD2 XXXX.ROM /S01 pour le slot 1 , /S02 pour le slot 2
voir le tableau que j'ai fait pour les slots étendus
si on travaille avec Multimente il faut intégrer MGLOAD dans le fichier MMRET.DAT
.ROM MGLOAD $C /S01 ; Loader ROM dans la SRAM
voici les 2 MGLOAD
version 1 l'original de Tsujikawa qui fonctionne en MSX-DOS1
version 2 est un upgrade qui ne fonctionne qu'avec le MSX-DOS2 , réalisée pour pouvoir charger un jeu a partir d'un CD-Rom et pas utile avec le disque dur
précisions
un reset ne vide pas la SRAM il faut soit éteindre 5 secondes le MSX , soit sortir et rentrer la cartouche
un inter sur le slot select facile le reprise a chaud dans la cartouche
les miens sont installés sur le slot expander donc pas visibles sur la cartouche
la syntaxe des mgload est la suivante MGLOAD XXXX.ROM /S01 ou MGLOAD2 XXXX.ROM /S01 pour le slot 1 , /S02 pour le slot 2
voir le tableau que j'ai fait pour les slots étendus
si on travaille avec Multimente il faut intégrer MGLOAD dans le fichier MMRET.DAT
.ROM MGLOAD $C /S01 ; Loader ROM dans la SRAM
J'ai fais un premier teste comme suit:
La MégaSRam SCC sur le port 1.
MGLOAD MANBOW.ROM /S01
J'obtiens le message (approximatif) suivant:
Umproper Cartridge.
1) A défaut d’interrupteur et de Condensateur 1F, faut il que le circuit soit fermé comme sur le dessin ci dessous?
2) A défaut de Diode 1S1588 et d'un condensateur (10V 10uF), j'ai mis une Diode 1N4148 et une Condensateur (35V 10uF). Ca devrait le faire?
Autrement, je faut que je repasse tout en revue
La MégaSRam SCC sur le port 1.
MGLOAD MANBOW.ROM /S01
J'obtiens le message (approximatif) suivant:
Umproper Cartridge.
1) A défaut d’interrupteur et de Condensateur 1F, faut il que le circuit soit fermé comme sur le dessin ci dessous?
2) A défaut de Diode 1S1588 et d'un condensateur (10V 10uF), j'ai mis une Diode 1N4148 et une Condensateur (35V 10uF). Ca devrait le faire?
Autrement, je faut que je repasse tout en revue
Jipe :
un reset ne vide pas la SRAM il faut soit éteindre 5 secondes le MSX , soit sortir et rentrer la cartouche
un inter sur le slot select facile le reprise a chaud dans la cartouche
un reset ne vide pas la SRAM il faut soit éteindre 5 secondes le MSX , soit sortir et rentrer la cartouche
un inter sur le slot select facile le reprise a chaud dans la cartouche
Le mieux, c'est de mettre un Super Condensateur de 1F comme celui-là (acheté ailleurs) pour garder le jeu en mémoire pendant quelques semaines.
L' interrupteur (et une diode comme sur le plan de iGal) est plus utile pour vider la SRAM sur commande. Edité par GDX Le 11/12/2011 à 15h05
la capa et l'inter ne sont pas obligatoires mais surtout ne shunte pas car tu auras un court-circuit sur l'alim
la 1n4148 convient bien mais vérifie bien le sens de la diode
il arrive qu'en coupant le circuit pour faire l'encoche on interrompe une piste de masse ou de +5v il faut vérifier les continuités des alims entre la S-Ram la puce SCC et les broches + et -
attention aussi au fil de téléphone dont l'isolant fond et peux toucher une patte
la 1n4148 convient bien mais vérifie bien le sens de la diode
il arrive qu'en coupant le circuit pour faire l'encoche on interrompe une piste de masse ou de +5v il faut vérifier les continuités des alims entre la S-Ram la puce SCC et les broches + et -
attention aussi au fil de téléphone dont l'isolant fond et peux toucher une patte
Plus je vous lis, et plus je me dis que vous êtes de grands malades !!
Difficile de ne pas s'agenouiller devant ceux qui maitrisent le moindre composant de nos ancestrales machines et de leurs "addons"...
En tout cas, c'est sincèrement un véritable plaisir de vous lire ....
Difficile de ne pas s'agenouiller devant ceux qui maitrisent le moindre composant de nos ancestrales machines et de leurs "addons"...
En tout cas, c'est sincèrement un véritable plaisir de vous lire ....
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Vaaa Laaa

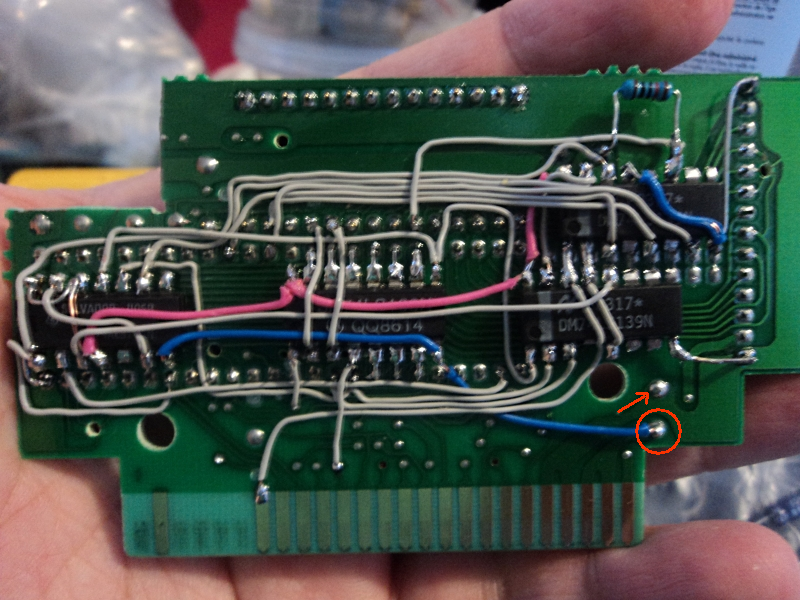

Bien vu Jipe pour le GND sur le +5V
Dans la famille je prends tout, et j'laisse rien, j'ai +5V manquants sur la partie gauche du Circuit
Nb: Je me souviens très bien être tombé dans le même piège.
Qui dit mieux
J'ai testé avec les Roms:
Gryzor 128 Ko / Space Manbow 256 Ko / Metal Gear 2 512Ko.
Puis Reset après chaque remplissage de la S-RAM pour faire Booter le Jeu.
Pour chaque Méga chargé, une ligne telle que ci dessous est affichée a mesure de la progression de l'écriture.
123456789ABCDEFG.
Faut que je trouve les commandes pour voir ce qu'on peut faire avec ce périphérique, vraiment sympa.
Peut on l'utiliser comme une extension mémoire?
Peut on en faire une MégaFlashRam SCC(1) 1024Ko ?
Prochaine étape, Transmutation de MégaFlashRam SCC en Wave SCSI
Encore merci à tous pour votre aide.
Bien vu Jipe pour le GND sur le +5V
Dans la famille je prends tout, et j'laisse rien, j'ai +5V manquants sur la partie gauche du Circuit
Nb: Je me souviens très bien être tombé dans le même piège.
Qui dit mieux
J'ai testé avec les Roms:
Gryzor 128 Ko / Space Manbow 256 Ko / Metal Gear 2 512Ko.
Puis Reset après chaque remplissage de la S-RAM pour faire Booter le Jeu.
Pour chaque Méga chargé, une ligne telle que ci dessous est affichée a mesure de la progression de l'écriture.
123456789ABCDEFG.
Faut que je trouve les commandes pour voir ce qu'on peut faire avec ce périphérique, vraiment sympa.
Peut on l'utiliser comme une extension mémoire?
Peut on en faire une MégaFlashRam SCC(1) 1024Ko ?
Prochaine étape, Transmutation de MégaFlashRam SCC en Wave SCSI
Encore merci à tous pour votre aide.
123456789ABCDEF , F = 15 pas de G et il y a plusieurs lignes si la taille dépasse les 128k
comme extension mémoire -> non
1024k -> non le mapper est de 512k pas plus
par contre on peux l'utiliser comme un lecteur de disquette ( il faut même formater ) mais ça reste a 512K
aussi comme dos2 voir ailleurs sur le site
un autre avantage c'est de charger les roms 16 et 32k sans modification
regarde du coté de NGLOAD qui est plus récent et plus complet
comme extension mémoire -> non
1024k -> non le mapper est de 512k pas plus
par contre on peux l'utiliser comme un lecteur de disquette ( il faut même formater ) mais ça reste a 512K
aussi comme dos2 voir ailleurs sur le site
un autre avantage c'est de charger les roms 16 et 32k sans modification
regarde du coté de NGLOAD qui est plus récent et plus complet
Connaissant mon cerveau, j'ai du shunter lettrage international et lettre Hexadécimale
A => La
B => Si
C => Do
D => Ré
E => Mi
F => Fa => Poke &hF346,1:Call System
G => Sol => Poke &hG346,1:Call System
Edit:
Dans la semaine, je mettrai tout ça au propre pour en faire un mini tuto. Edité par igal Le 11/12/2011 à 18h07
A => La
B => Si
C => Do
D => Ré
E => Mi
F => Fa => Poke &hF346,1:Call System
G => Sol => Poke &hG346,1:Call System
Edit:
Dans la semaine, je mettrai tout ça au propre pour en faire un mini tuto. Edité par igal Le 11/12/2011 à 18h07
Jipe :
mgload fonctionne avec les slots étendus , il faut juste lui indiquer le numéro du slot sous la forme /Sxx
ex: slot 1.1 /S81
voici pour la numérotation des slots
0.0=80
0.1=84
0.2=88
0.3=8C
1.0=81
1.1=85
1.2=89
1.3=8D
2.0=82
2.1=86
2.2=8a
2.3=8E
3.0=83
3.1=87
3.2=8B
3.3=8F
ex: slot 1.1 /S81
voici pour la numérotation des slots
0.0=80
0.1=84
0.2=88
0.3=8C
1.0=81
1.1=85
1.2=89
1.3=8D
2.0=82
2.1=86
2.2=8a
2.3=8E
3.0=83
3.1=87
3.2=8B
3.3=8F
Tu veux dire /S85 ou alors il est temps que je déconnecte
