L'atelier PCB pour recréation d'ALIM MSX FS-A1 / HB-F1 / HB F1 II
Ca cogite dur par ici
@Jipe: on voit toute ton expérience dans ton placement des composants
Si tu le permet je reprendrais ta suggestion pour la version finale du PCB ?
J'attend d'avoir le boitier pour vérifier les dimensions et dessiner la version finale du PCB
@Jipe: on voit toute ton expérience dans ton placement des composants
Si tu le permet je reprendrais ta suggestion pour la version finale du PCB ?
J'attend d'avoir le boitier pour vérifier les dimensions et dessiner la version finale du PCB
et oui l'œil du maitre .....(Jipe)
Respect !!! Maitre !!!
Respect !!! Maitre !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Pas mal jipé ! Par contre, le condo me semble trop à l'étroit avec le gros transfo. Donc, j'ai refait un mixte de toutes les idées données :
La partie 230V est séparée de la basse tension, les diodes et les transfo sont bien espacés. Il y a largement de la place pour le condo.
Du bon travail d'équipe !
6502man, une fois le PCB décidé, tu devrais le proposer aussi sur MRC. Il y en pas mal qui cherchent une alim je crois.
C'est quasiment inutile, il y en a déjà aux prises de courant. Edité par GDX Le 14/10/2016 à 09h17
La partie 230V est séparée de la basse tension, les diodes et les transfo sont bien espacés. Il y a largement de la place pour le condo.
Du bon travail d'équipe !
6502man, une fois le PCB décidé, tu devrais le proposer aussi sur MRC. Il y en pas mal qui cherchent une alim je crois.
Citation :
Papy aurai mis aussi un fusible sur le primaire 230V...
C'est quasiment inutile, il y en a déjà aux prises de courant. Edité par GDX Le 14/10/2016 à 09h17
dans les 2 derniers PCB les pistes de 220V sont trop rapprochées et passent trop prés de la basse tension
il faut un écart minimum
pour Papy MSX : il suffit d'ouvrir quelques alims de consoles ou autres utilisant ce genre de transfo pour voir qu'il n'y a pas de fusible sur le primaire
la théorie et la pratique sont souvent différentes
"La théorie, c'est quand on sait tout et que rien ne fonctionne.
La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi !"
Albert Einstein
il faut un écart minimum
pour Papy MSX : il suffit d'ouvrir quelques alims de consoles ou autres utilisant ce genre de transfo pour voir qu'il n'y a pas de fusible sur le primaire
la théorie et la pratique sont souvent différentes
"La théorie, c'est quand on sait tout et que rien ne fonctionne.
La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi.
Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi !"
Albert Einstein
Jipe :
dans les 2 derniers PCB les pistes de 220V sont trop rapprochées et passent trop prés de la basse tension
il faut un écart minimum
il faut un écart minimum
Il y a largement la place. On peut ajuster la position des diodes et même les mettre à la vertical. Il peut y avoir plus d'1 cm pour faire passer ces 2 pistes. C'est largement suffisant.
Edit: Même chose en mettant les diodes à la vertical. Tout est bien espacé.
Edité par
GDX
Le 14/10/2016 à 16h01
GDX :
Peu importe puique ce fusible n'est pas nécessaire.
Ça change quoi d'inverser le AC18V et le +9V ?
bpmsx :
légère modification
Ça change quoi d'inverser le AC18V et le +9V ?
Il faut toujours une protection sur l'entrée d'un montage électrique...
Comme disait mon prof d'elec. la sécurité n'a pas de prix !
Rien du moment que c'est précisé sur le circuit imprimé :
9V continu et 18V alternatif...
Voir même l'intensité max qu'elles peuvent délivrer en continue. Edité par Papy MSX Le 16/10/2016 à 15h23
Papy MSX :
Il faut toujours une protection sur l'entrée d'un montage électrique...
Comme disait mon prof d'elec. la sécurité n'a pas de prix !
GDX :
Peu importe puique ce fusible n'est pas nécessaire.
Il faut toujours une protection sur l'entrée d'un montage électrique...
Comme disait mon prof d'elec. la sécurité n'a pas de prix !
Il y en a déjà sur les prises de courant. Si il y a un court-circuit au primaire, c'est déjà protègé. Edité par GDX Le 16/10/2016 à 15h51

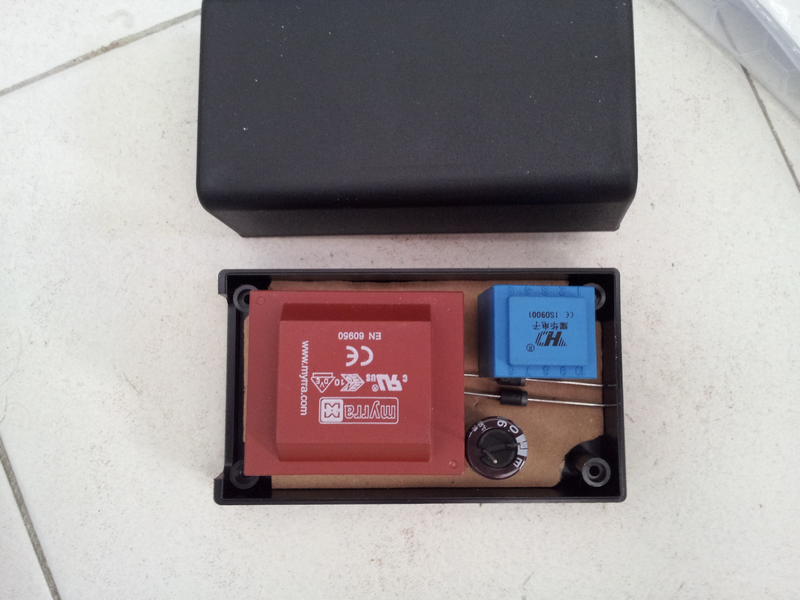

j'ai recu le boitier type "alimentation" et j'ai fait un essai pour vérifier si tout pouvait rentrer, mais c'est vraiment trop juste, j'ai pas mis les 2 fusibles sauf à mettre les diodes debout et encore pas sur que cela rentre, ca seras au minimètre :
