L'atelier [FINI] Réparation d'un 8280
Reprise du message précédent
Oui, on l'entend dans la vidéo, j'ai un extracteur de fumée : Toutes ces merdes, flux, plomb, etc. c'est super toxique.Meilleur achat pour moi en 2023 : https://www.amazon.fr/dp/B08RHJ64LD?psc=1&ref=ppx_yo2ov_dt_b_product_details
J'en suis super content !
(je retourne dessouder)
Sympa l extracteur, moi j ai mi un ventilateur pour ne pas m en mettre dans la tronche. Mais ca reste dans la piece.
Sebbeug, si ça peut aider, moi j'imprime le shemas dans le manual servidce (des fois a cause de la qualité on ne peux pas
)
puis tu stabilotte les piste au fur et a mesure que tu contrôle. Je le fait depuis que Jipé m a trouvé une piste cassé (la synchro) sur mon 2+ que je n avais pas vu. Edité par MSXlegend Le 14/01/2024 à 19h26
Sebbeug, si ça peut aider, moi j'imprime le shemas dans le manual servidce (des fois a cause de la qualité on ne peux pas
)puis tu stabilotte les piste au fur et a mesure que tu contrôle. Je le fait depuis que Jipé m a trouvé une piste cassé (la synchro) sur mon 2+ que je n avais pas vu. Edité par MSXlegend Le 14/01/2024 à 19h26
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
c'est clair que c'est indispensable
laisse quelques trucs quand même dans le MSX
si je comprend bien y'a une continuité entre L4 et L5 (cf schéma du début)
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
Edité par popolon Le 14/01/2024 à 19h36
Sebbeug :
(je retourne dessouder)
laisse quelques trucs quand même dans le MSX
si je comprend bien y'a une continuité entre L4 et L5 (cf schéma du début)
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
Edité par popolon Le 14/01/2024 à 19h36
site en Français sur la musique MSX
popolon :
laisse quelques trucs quand même dans le MSX
laisse quelques trucs quand même dans le MSX
Si on l'arrete pas,et le connaissant, il va nous faire un capkit complet de son 8280
Edité par
MSXlegend
Le 14/01/2024 à 21h29
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
Si on l'arrete pas,et le connaissant, il va nous faire un capkit complet de son 8280
popolon :
laisse quelques trucs quand même dans le MSX
laisse quelques trucs quand même dans le MSX
Si on l'arrete pas,et le connaissant, il va nous faire un capkit complet de son 8280
le connaissant c'est déjà fait
site en Français sur la musique MSX
popolon :
si je comprend bien y'a une continuité entre L4 et L5 (cf schéma du début)
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
juste la 134 mais ce qui est étrange, c'est qu'une fois le support tulipe enlevé... Je n'ai plus ce soucis
Sinon, j'ai VRAIMENT fait de la merde...
Je pense que j'ai trop chauffé la board, ça commence à cloquer (je ne le voyais pas sous les supports).
Sebbeug :
juste la 134 mais ce qui est étrange, c'est qu'une fois le support tulipe enlevé... Je n'ai plus ce soucis
popolon :
si je comprend bien y'a une continuité entre L4 et L5 (cf schéma du début)
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
la continuité des 7 et 8 elle est sur toutes les rams ou juste sur 134 ?
juste la 134 mais ce qui est étrange, c'est qu'une fois le support tulipe enlevé... Je n'ai plus ce soucis
heu... alors la
support tulipe defectueuxSebbeug :
Sinon, j'ai VRAIMENT fait de la merde...
Je pense que j'ai trop chauffé la board, ça commence à cloquer (je ne le voyais pas sous les supports).
Je pense que j'ai trop chauffé la board, ça commence à cloquer (je ne le voyais pas sous les supports).
un bain aux ultrasons...
site en Français sur la musique MSX

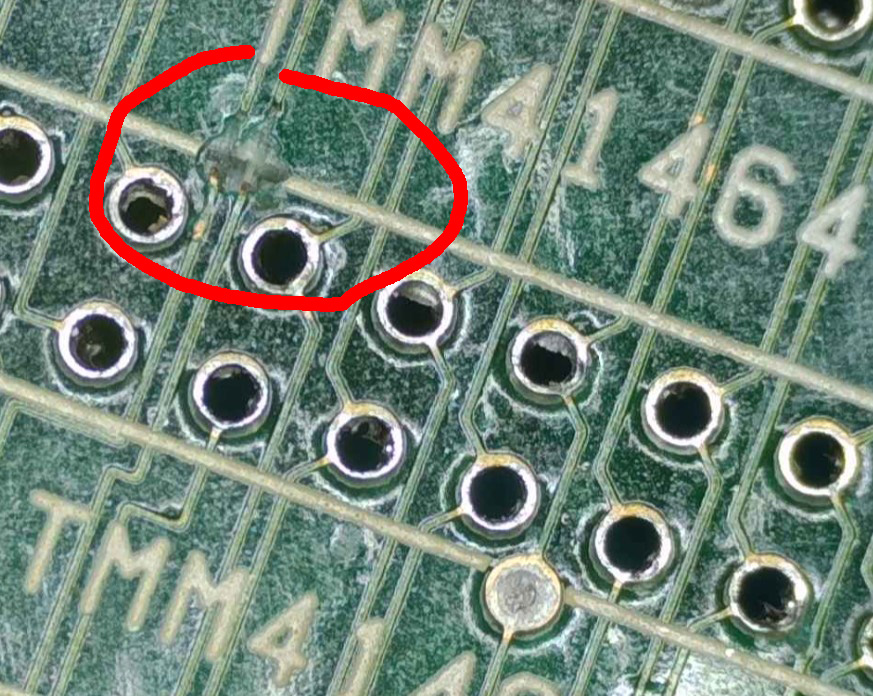

Bon sinon, voici ce qu'il y avait sous les pins qui ne devaient pas faire contact :
Le problème vient peut être de là...
Je vais recommander des supports tulipes parce que j'en ai plus assez et je veux remettre du propre.

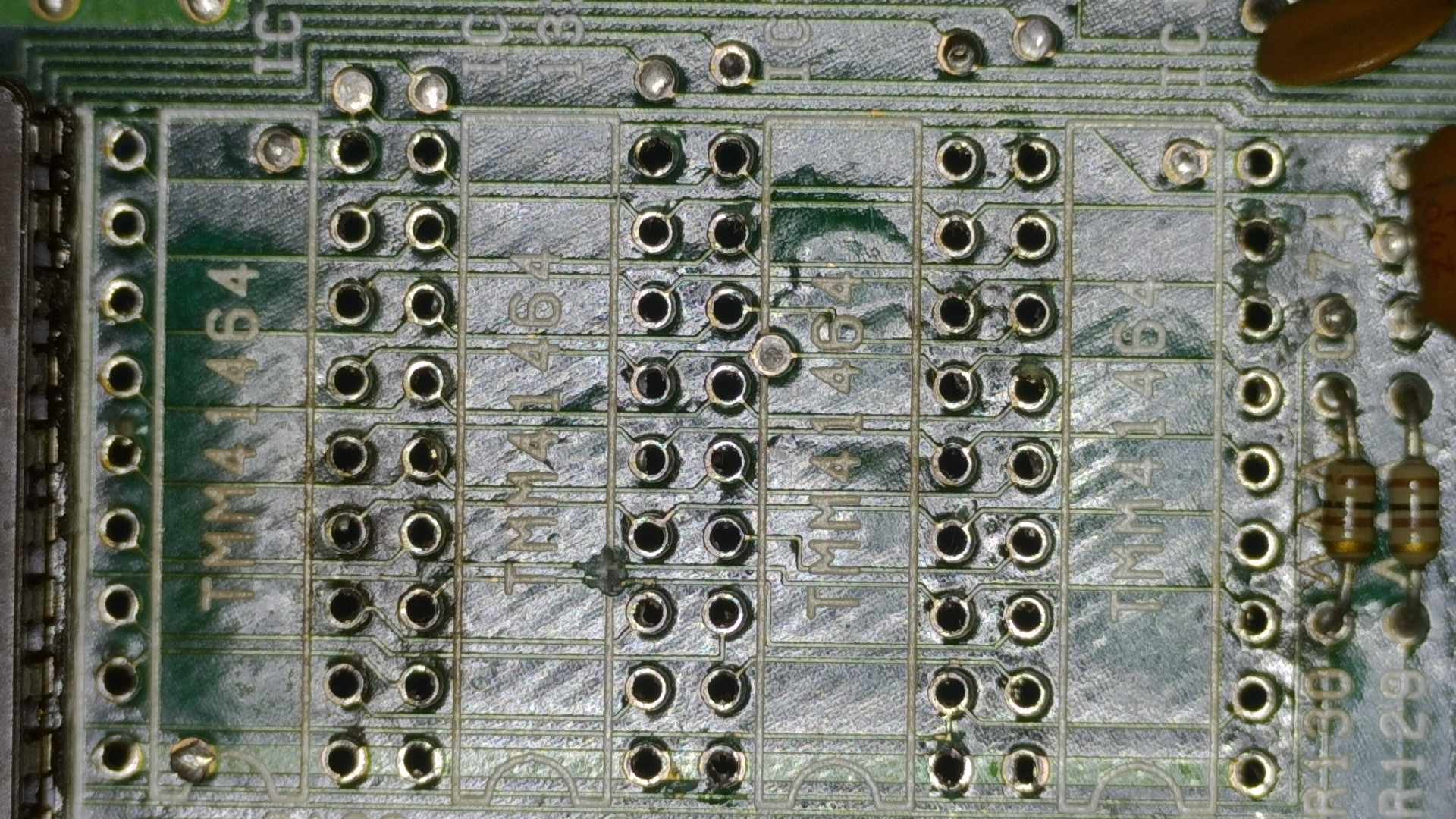

Pour les cloques, c'est plus un léger décollement de la partie verte (on le perçoit au microscope quand on appuie dessus avec un outil), on verra avec le temps. Au pire, on refera les pistes une à une à cet endroit si besoin.
On va tout remonter et on verra bien.
Le problème vient peut être de là...
Je vais recommander des supports tulipes parce que j'en ai plus assez et je veux remettre du propre.
Pour les cloques, c'est plus un léger décollement de la partie verte (on le perçoit au microscope quand on appuie dessus avec un outil), on verra avec le temps. Au pire, on refera les pistes une à une à cet endroit si besoin.
On va tout remonter et on verra bien.

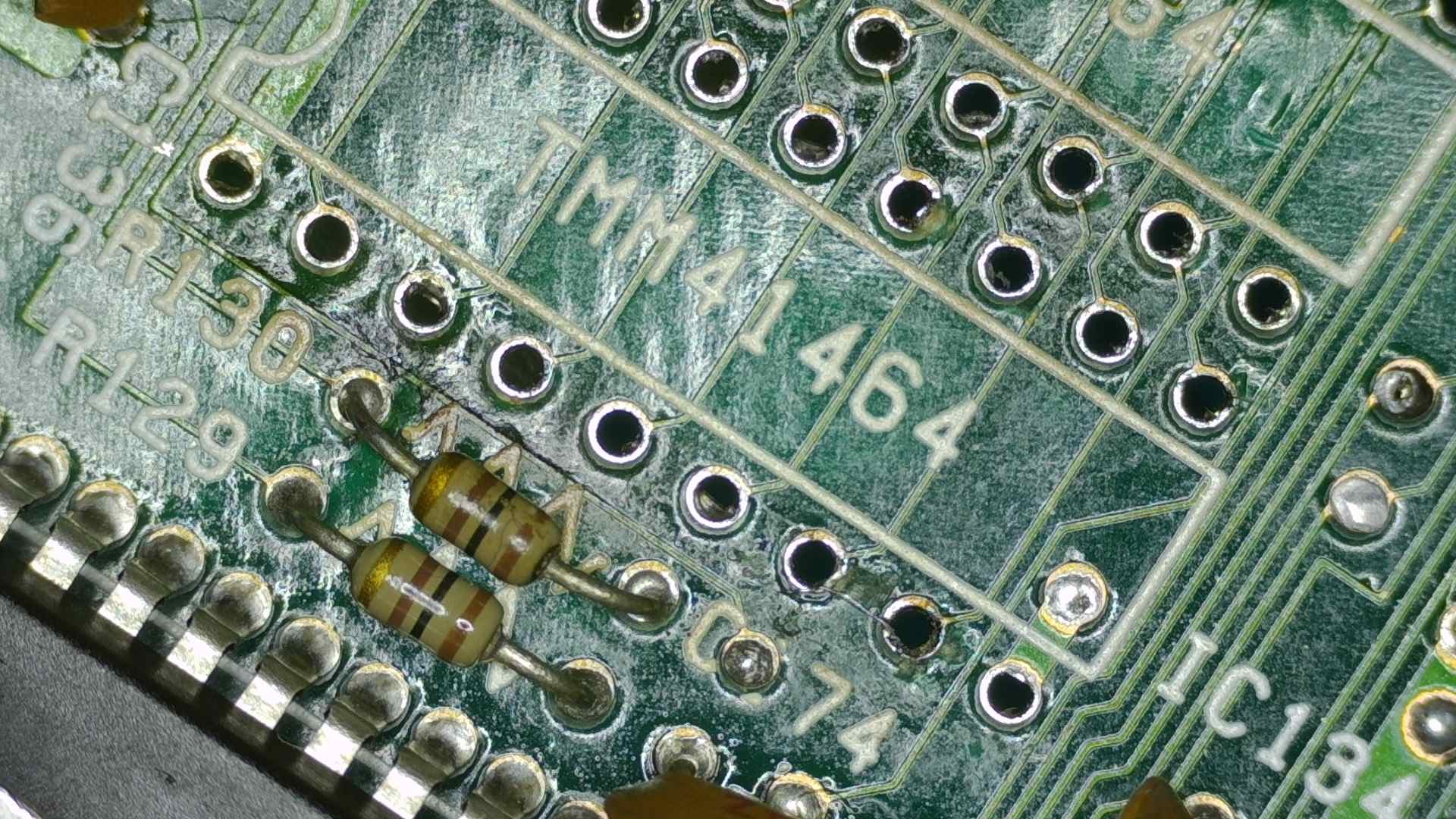

Exact... Bon il faut que je répare aussi deux pistes coupées en haut (ça c'est moi au démontage...)
(Je vais retirer 2 fils de l'autre côté de la board)
Et chantier en attente, il me refaut des supports tulipe, je n'en ai plus que 2... Commande à faire.
Je vais recommander aussi un LS157 parce qu'avec ce qui je lui ai mis dans la tronche pour l'enlever...
(Je vais retirer 2 fils de l'autre côté de la board)
Et chantier en attente, il me refaut des supports tulipe, je n'en ai plus que 2... Commande à faire.
Je vais recommander aussi un LS157 parce qu'avec ce qui je lui ai mis dans la tronche pour l'enlever...
Rien a voir, mais j'ai lu que tu chauffait a 300°. Moi je chauffe a 400° , et quand je tombe sur un plan de masse, je fait chauffer a 450°
Les composant n'ont pas le temps de chauffer car je soude a la chaine tres vite , et j alterne a coté pour laisser un peu refroidir ! en bref, je soude tous les supports en meme temps, pareil avec tous les ls et roms
Bon concernant ton cas, on vois vu l etat de ta carte mere que tu as chauffé longtemps pour dessouder tous tes LS et support. Moi je ne m'aventure jamais dans le dessoudage, je prefere couper les pins et sacrifier mes supports ou ls pour preserver l'etat du pcb.
Edité par MSXlegend Le 14/01/2024 à 22h46
Les composant n'ont pas le temps de chauffer car je soude a la chaine tres vite , et j alterne a coté pour laisser un peu refroidir ! en bref, je soude tous les supports en meme temps, pareil avec tous les ls et roms
Bon concernant ton cas, on vois vu l etat de ta carte mere que tu as chauffé longtemps pour dessouder tous tes LS et support. Moi je ne m'aventure jamais dans le dessoudage, je prefere couper les pins et sacrifier mes supports ou ls pour preserver l'etat du pcb.
Edité par MSXlegend Le 14/01/2024 à 22h46
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
T'as raison MSXlegend, j'ai chauffé trop longtemps. Bon pas trop de dégât, mais c'était trop quand même.
Sinon, là pour l'IC manquante, ce sera ebay car plus rapide et petite quantité.
Sinon je commande chez Farnell ou Aliexpress
Sinon, là pour l'IC manquante, ce sera ebay car plus rapide et petite quantité.
Sinon je commande chez Farnell ou Aliexpress
moi ebay dans l'urgence, sinon aliexpress. Purée , j ai pas pensé chez Farnell
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

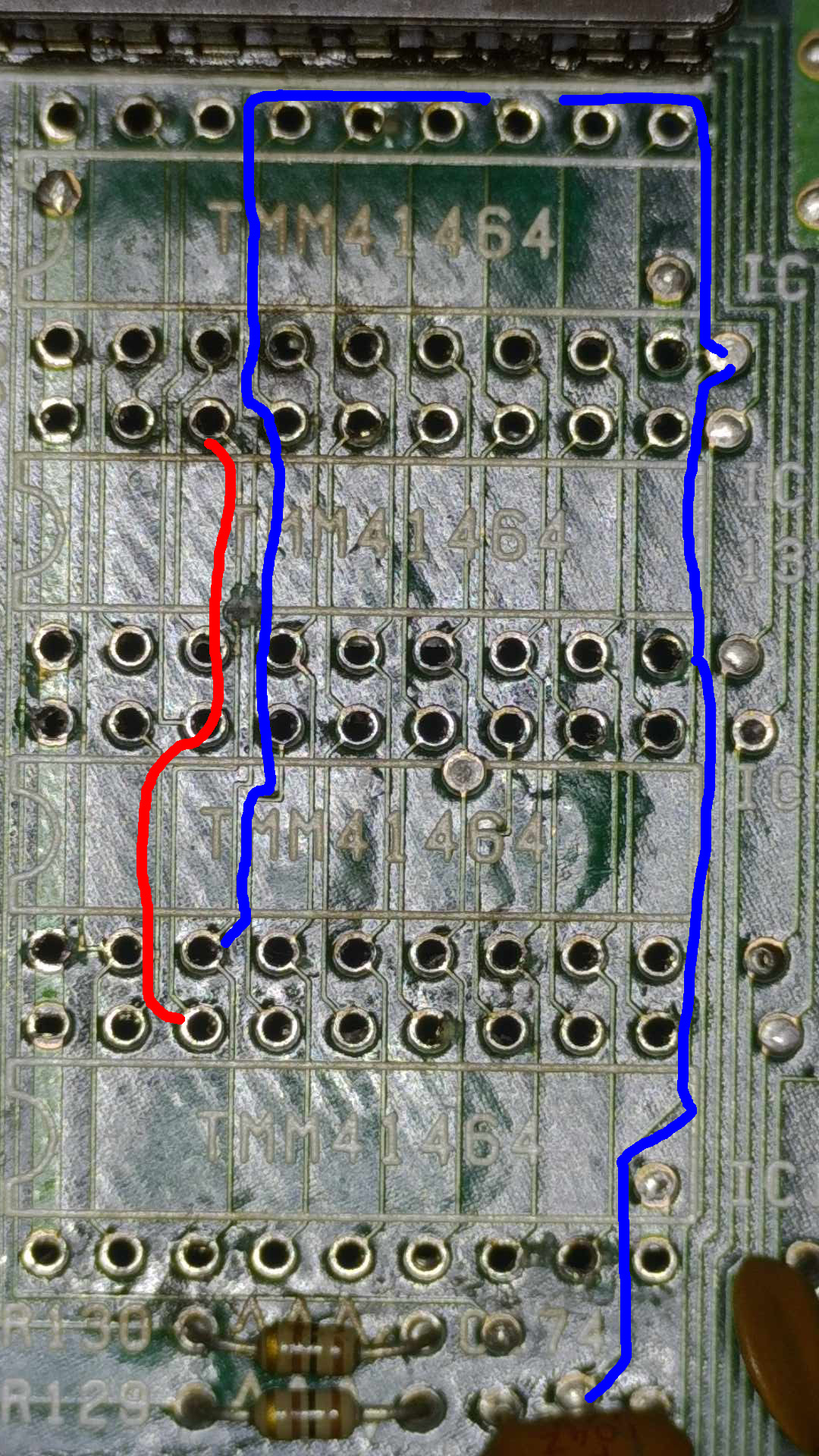

Bon pour les 2 pistes à réparer, je remarque un autre truc, on voit pas bien sur la photo mais voilà :
On voit que sur la piste bleue à réparer, elle fait tout le tour du merdier (et qu'elle aussi coupée en haut !!!)
C'est quoi cette piste JIPE ???
On voit que sur la piste bleue à réparer, elle fait tout le tour du merdier (et qu'elle aussi coupée en haut !!!)
C'est quoi cette piste JIPE ???
Sauf erreur de ma part, sur le datasheets , le pin 3 c est data input/output.
en bref, chaque memoire 4bits ont 4 data input/output. oui on est bien avancé
en bref, chaque memoire 4bits ont 4 data input/output. oui on est bien avancé
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
