L'atelier [FINI] Réparation d'un 8280
Reprise du message précédent
Sauf erreur de ma part, sur le datasheets , le pin 3 c est data input/output.en bref, chaque memoire 4bits ont 4 data input/output. oui on est bien avancé
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Ouais mais t'as vu, elle fait le tour et va vers des points annexes puis repart sous un céramique...
En tout cas, je suis quasi sûr d'avoir trouver la panne, maintenant, reste à contrôler / réparer toutes ces fichues pistes et remettre des supports neufs.
En tout cas, je suis quasi sûr d'avoir trouver la panne, maintenant, reste à contrôler / réparer toutes ces fichues pistes et remettre des supports neufs.
Sebbeug, la ou c est compliqué, c est que si tu repare tes pistes maintenant, quand tu va souder tes support tulippe, tes fils vont se barrer. il va falloir y aller tout doucement. J'aimerais bien savoir comment Jipé s y prend
Je vais m imprimer le service manuel et regarder de plus pret les pistes Edité par MSXlegend Le 14/01/2024 à 23h07
Je vais m imprimer le service manuel et regarder de plus pret les pistes Edité par MSXlegend Le 14/01/2024 à 23h07
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Sebbeug :
Je comptais reprendre par le dessous (de l'autre côté de la PCB)
C est tout a fait ça, apres tu soude la reparation a l extremite de la pastille afin qu'elle ne gene pas l insertion du support tulipe. puis tu soude pour de bon. bon courage en tout cas
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Repere toutes tes pistes et stabilotte au cas ou sur une feuille
je dit ça car il m est arrivé de tout recommencer
Edité par
MSXlegend
Le 15/01/2024 à 07h07
je dit ça car il m est arrivé de tout recommencer
Edité par
MSXlegend
Le 15/01/2024 à 07h07
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
en fait ce n'est pas toi qui avait fait du brin au départ
mais comment il est arrivé la ce petit morceau de fil ?
les pistes abimées sont sur les données des rams
voici comment je réparerai
éliminer les pistes abimées, couper au cutter puis décoller au fer a souder
ensuite pose de 2 shunts coté pistes
mais comment il est arrivé la ce petit morceau de fil ?
les pistes abimées sont sur les données des rams
voici comment je réparerai
éliminer les pistes abimées, couper au cutter puis décoller au fer a souder
ensuite pose de 2 shunts coté pistes
Concernant ce petit fil, aucune idée de comment il s'est retrouvé là.
Franchement, à l'oeil nu, on ne le voyait pas.
Je ne sais même pas ce que c'est que ce résidu...
Concernant ta proposition de correction, c'est effectivement le plus simple.

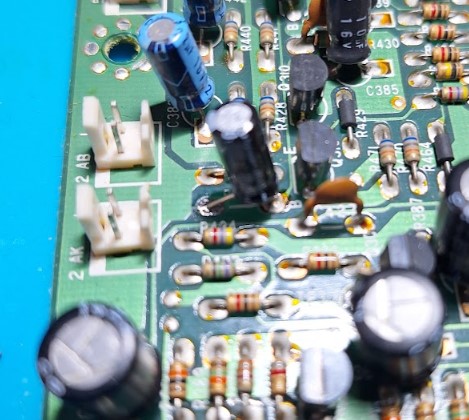

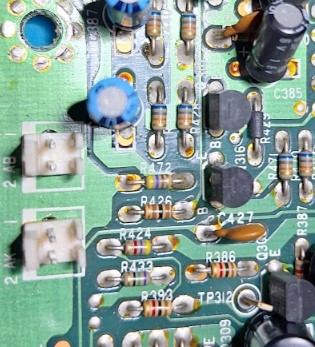

Sinon, ce matin, vite fait, j'en ai profité pour faire le "SOUND FIX" du 8280 :
Ca se passe au niveau de la board vidéo :
- Virer la résistance R426
- et mettre un condensateur 100uF 10v (avec la polarité suivante : Négatif vers le connecteur)
Photos avant / après ici :
Franchement, à l'oeil nu, on ne le voyait pas.
Je ne sais même pas ce que c'est que ce résidu...
Concernant ta proposition de correction, c'est effectivement le plus simple.
Sinon, ce matin, vite fait, j'en ai profité pour faire le "SOUND FIX" du 8280 :
Ca se passe au niveau de la board vidéo :
- Virer la résistance R426
- et mettre un condensateur 100uF 10v (avec la polarité suivante : Négatif vers le connecteur)
Photos avant / après ici :

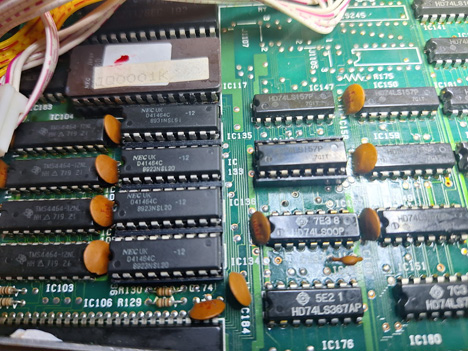

Bon, j'ai reçu les supports.

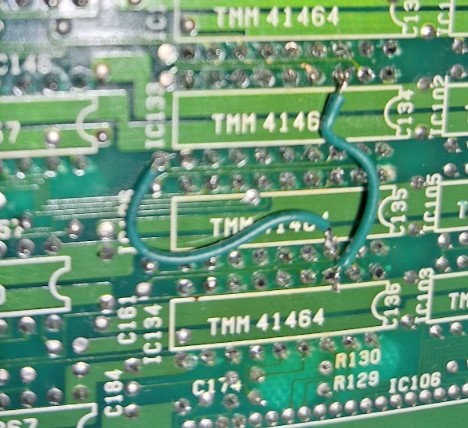

J'ai retesté les pistes, j'ai resoudé les supports et j'ai shunté les pistes arrachées :
En contrôlant les continuités, et en regardant une nouvelle fois le schéma, j'ai un doute... La piste coupée, celle qui fait le tour... J'ai pin3 de la RAM1 vers pin3 de la RAM3 (D1) puis ça part on ne sait où... on l'a mis sur un point périphérique...
Bref j'ai remonté, testé. C'est pire. Aucun signal, même avec la HOMER.
le D1, il fait pin3 - pin3 ... et ? il va où après ?
J'ai retesté les pistes, j'ai resoudé les supports et j'ai shunté les pistes arrachées :
En contrôlant les continuités, et en regardant une nouvelle fois le schéma, j'ai un doute... La piste coupée, celle qui fait le tour... J'ai pin3 de la RAM1 vers pin3 de la RAM3 (D1) puis ça part on ne sait où... on l'a mis sur un point périphérique...
Bref j'ai remonté, testé. C'est pire. Aucun signal, même avec la HOMER.
le D1, il fait pin3 - pin3 ... et ? il va où après ?
je viens de regarder en fait et si je me trompe pas cette piste (bleue sur ton schéma plus haut) n'est pas coupé mais va sur la pin 12 de la disk rom (IC 117)
site en Français sur la musique MSX
popolon :
par hasard tu n'aurai pas enfoncé sans faire exprès l'interrupteur blanc sur la carte mère ?
J'ai regardé tu penses bien.
Du coup dans le doute j'ai appuyé dessus. Mais il est bien en position haute.
le signal D1 des RAMS est commun a plein de composants et se retrouve sur
pin 25 du S3527
pin 3 du IC166 74LS245
pin 15 du IC145 Z80
pin 12 de IC118 EXP ROM
pin 12 de IC119 BASIC ROM
pin 3 de IC134 RAM
pin 3 de IC136 RAM
pin 1 de IC149 74LS670
pin 6 de IC131 74LS125
pin 9 de IC161 74LS243
pin 39 de IC106 V9938
pin 12 de IC117 DISK ROM
pin 8 de IC153 WD2793A
pin 5 de IC138 74LS367
pin 13 de IC139 74LS175
as tu la cartouche DIAG avec des leds made in corsica qui se branche sur un port cartouche ?
pin 25 du S3527
pin 3 du IC166 74LS245
pin 15 du IC145 Z80
pin 12 de IC118 EXP ROM
pin 12 de IC119 BASIC ROM
pin 3 de IC134 RAM
pin 3 de IC136 RAM
pin 1 de IC149 74LS670
pin 6 de IC131 74LS125
pin 9 de IC161 74LS243
pin 39 de IC106 V9938
pin 12 de IC117 DISK ROM
pin 8 de IC153 WD2793A
pin 5 de IC138 74LS367
pin 13 de IC139 74LS175
as tu la cartouche DIAG avec des leds made in corsica qui se branche sur un port cartouche ?
