L'atelier [FINI] Réparation d'un 8280
Reprise du message précédent
le signal D1 des RAMS est commun a plein de composants et se retrouve surpin 25 du S3527
pin 3 du IC166 74LS245
pin 15 du IC145 Z80
pin 12 de IC118 EXP ROM
pin 12 de IC119 BASIC ROM
pin 3 de IC134 RAM
pin 3 de IC136 RAM
pin 1 de IC149 74LS670
pin 6 de IC131 74LS125
pin 9 de IC161 74LS243
pin 39 de IC106 V9938
pin 12 de IC117 DISK ROM
pin 8 de IC153 WD2793A
pin 5 de IC138 74LS367
pin 13 de IC139 74LS175

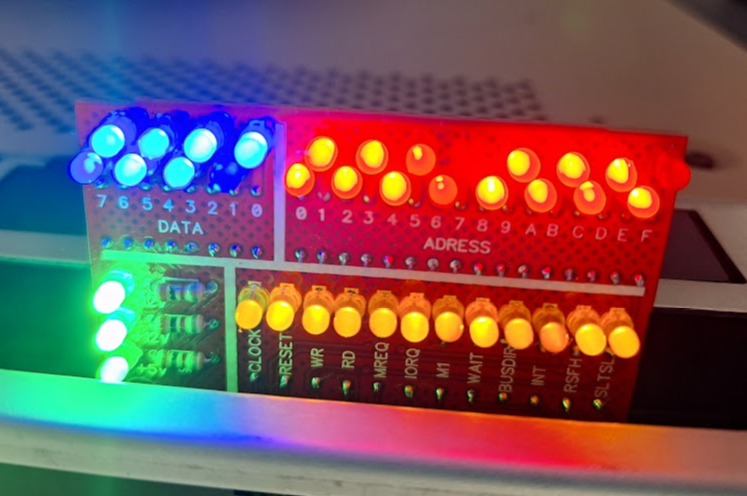

as tu la cartouche DIAG avec des leds made in corsica qui se branche sur un port cartouche ?
je vois surtout que D1 est éteint
toutes les données doivent être allumées quand tu appui sur RESET
c'est le Z80 qui "fournit" la valeur des signaux de données
part du Z80 et regarde avec le multimètre si D1 arrive bien sur tout les composants que j'ai cité
sinon D1 peut aussi être au GND pour rester ainsi à 0
toutes les données doivent être allumées quand tu appui sur RESET
c'est le Z80 qui "fournit" la valeur des signaux de données
part du Z80 et regarde avec le multimètre si D1 arrive bien sur tout les composants que j'ai cité
sinon D1 peut aussi être au GND pour rester ainsi à 0
Jipe :
le signal D1 des RAMS est commun a plein de composants et se retrouve sur
pin 1 de IC148 74LS670
pin 38 de IC106 V9938
pin 1 de IC148 74LS670
pin 38 de IC106 V9938
pin 1 de IC149 (74LS670)
pin 39 de IC106 (V9938)
site en Français sur la musique MSX

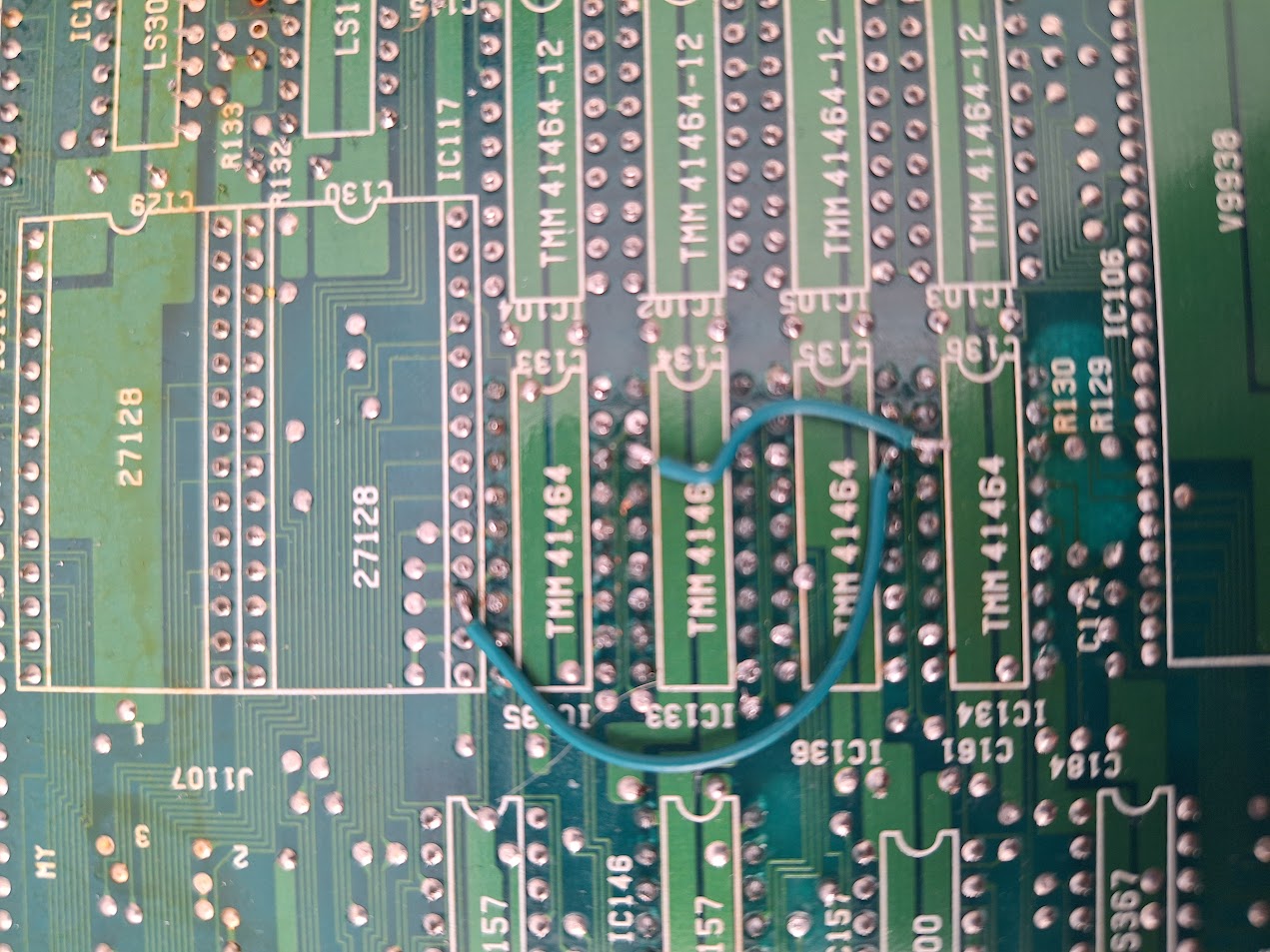

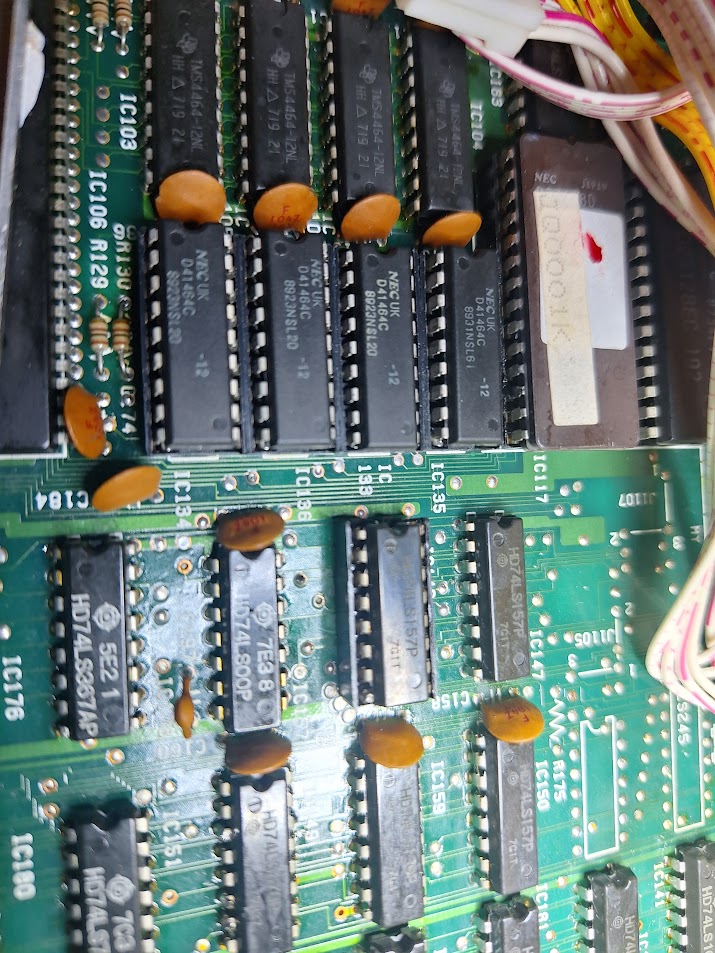

le fil que tu as mis en bleu et qui fait tout le tour des rams n'existe pas
j'ai vérifié sur une carte
le liaison a faire est pin 3 de la ram vers pin 12 de la disk rom
les photos que tu met sont elles tirées de ta caméra microscope ?
on obtient de meilleures qualités avec un simple smartphone
j'ai vérifié sur une carte
le liaison a faire est pin 3 de la ram vers pin 12 de la disk rom
les photos que tu met sont elles tirées de ta caméra microscope ?
on obtient de meilleures qualités avec un simple smartphone
aahahahha
Oui ma caméra HD 3.0 aliexpress...
Bon sinon, explique moi un truc :

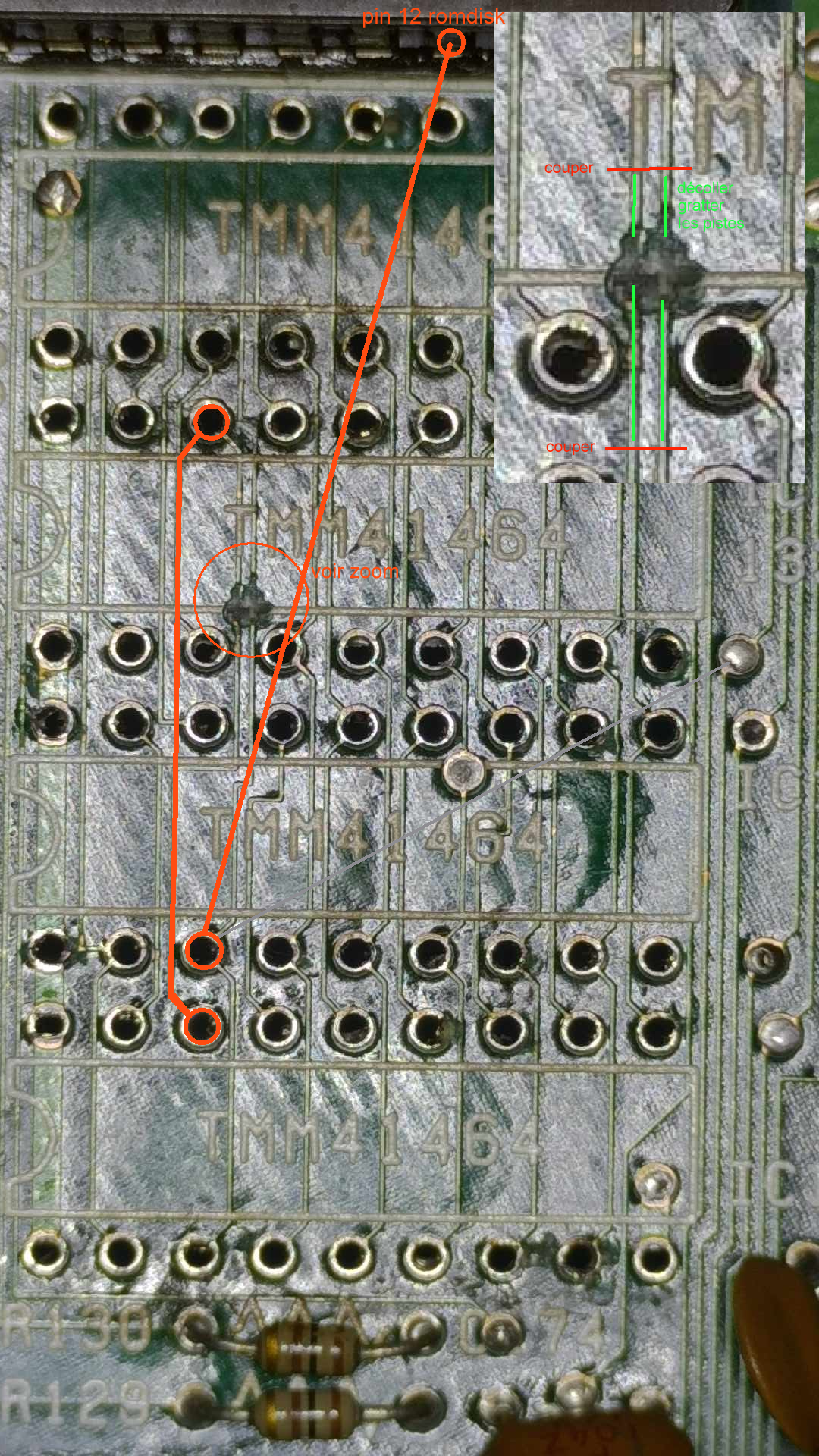

Quand par le dessous, je tire un fil du pin3 Ram vers pin12 disk rom je suis OK en continuité (forcément)
Mais quand je prends du dessus, pas de continuité !!!
Si je vire le fil rajouté, j'ai bien une continuité entre arrière et avant de la PCB au niveau du pin12 disk rom
JE DEVIENS DINGUE
Oui ma caméra HD 3.0 aliexpress...
Bon sinon, explique moi un truc :
Quand par le dessous, je tire un fil du pin3 Ram vers pin12 disk rom je suis OK en continuité (forcément)
Mais quand je prends du dessus, pas de continuité !!!
Si je vire le fil rajouté, j'ai bien une continuité entre arrière et avant de la PCB au niveau du pin12 disk rom
JE DEVIENS DINGUE
C'est ce que j'avais compris et étais en train de faire.
C'est fait, je vais chercher les enfants, et je remonte pour test ce soir...
Toutes les continuités sont OK maintenant
On croise les doigts.
C'est fait, je vais chercher les enfants, et je remonte pour test ce soir...
Toutes les continuités sont OK maintenant
On croise les doigts.

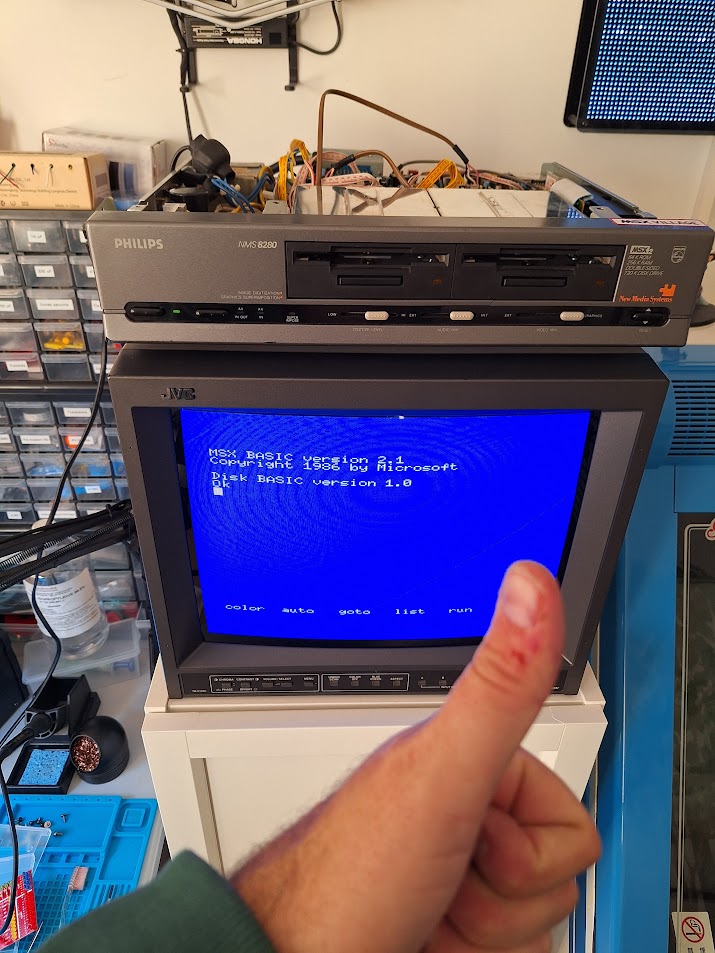

BAM ! Ca y est ...
Bon, je remonte tout proprement, je le mets de côté pour la prochaine convention (HFS de mai)... et on verra plus tard pour l'upgrade 256K, je n'ai plus le temps, le taf reprend fort...
MERCI à tous pour l'aide numérique !
Bon, je remonte tout proprement, je le mets de côté pour la prochaine convention (HFS de mai)... et on verra plus tard pour l'upgrade 256K, je n'ai plus le temps, le taf reprend fort...
MERCI à tous pour l'aide numérique !
